3.8 Postavite i gurnite šipku
UPOZORENJE
Potreban je pregled zbog neispravnog pričvršćivanja šipke!
►
Odaberite odgovarajuće duljine šipke za sve moguće korektivne
manevre (npr. distrakcija).
►
Prije pričvršćivanja vijkom za podešavanje provjerite položaj šipke
radiografskom kontorlom.
►
Poravnajte konturiranu šipku duž fiziološkog sagitalnog profila paci-
jenta i provucite je kroz uzdužne utore svih cijevi za derotaciju 11 i
brzih cijevi 1 ili 2.
3.8.1 Gurnite šipku u glavu vijka koristeći cijev za derotaciju
(opcija 1)
OPASNOST
Opasnost od ozbiljnih ozljeda!
Pedikularni vijak može ispasti iz kralježnice ako se prilikom guranja
šipke primijeni prevelika sila!
U slučaju loma šipke potreban je pregled!
Oštećenje pedikularnog vijka zbog prevelikih sila!
►
Neka sile koje se primjenjuju prilikom okretanja poklopca potiski-
vača DT šipke ili kombiniranog potiskivača DT na označavanje linije
ne budu previsoke. Kada se dosegne oznaka „0", sile se više ne pre-
nose na šipku, nego na blokadu poliaksije (PolyLock®).
OPREZ
Operativna odgoda!
Instrument klizi iz glave vijka!
Utični vijak ne može se umetnuti u glavu vijka!
Šipka se ne može pričvrstiti!
►
Ispravno umetnite cijev za derotaciju 11 u vezni sklop na glavi vijka.
Provjerite je li položaj ispravan.
►
Gurnite šipku do kraja prema gore do graničnika na pedikularnom
vijku okretanjem poklopca potiskivača DT šipke 10 ili kombiniranog
potiskivača DT šipke 9 sve dok se ne dosegne traka za označavanje
„0". Promatrajte i provjerite je li šipka u ispravnom položaju u glavi
pedikularnog vijka.
►
Za spajanje cijevi za derotaciju na razine koje još nisu instrumentirane
pogledajte Stavite tube na razine u kojima je potrebna derotacija.
6
c
b
a
6
c
a

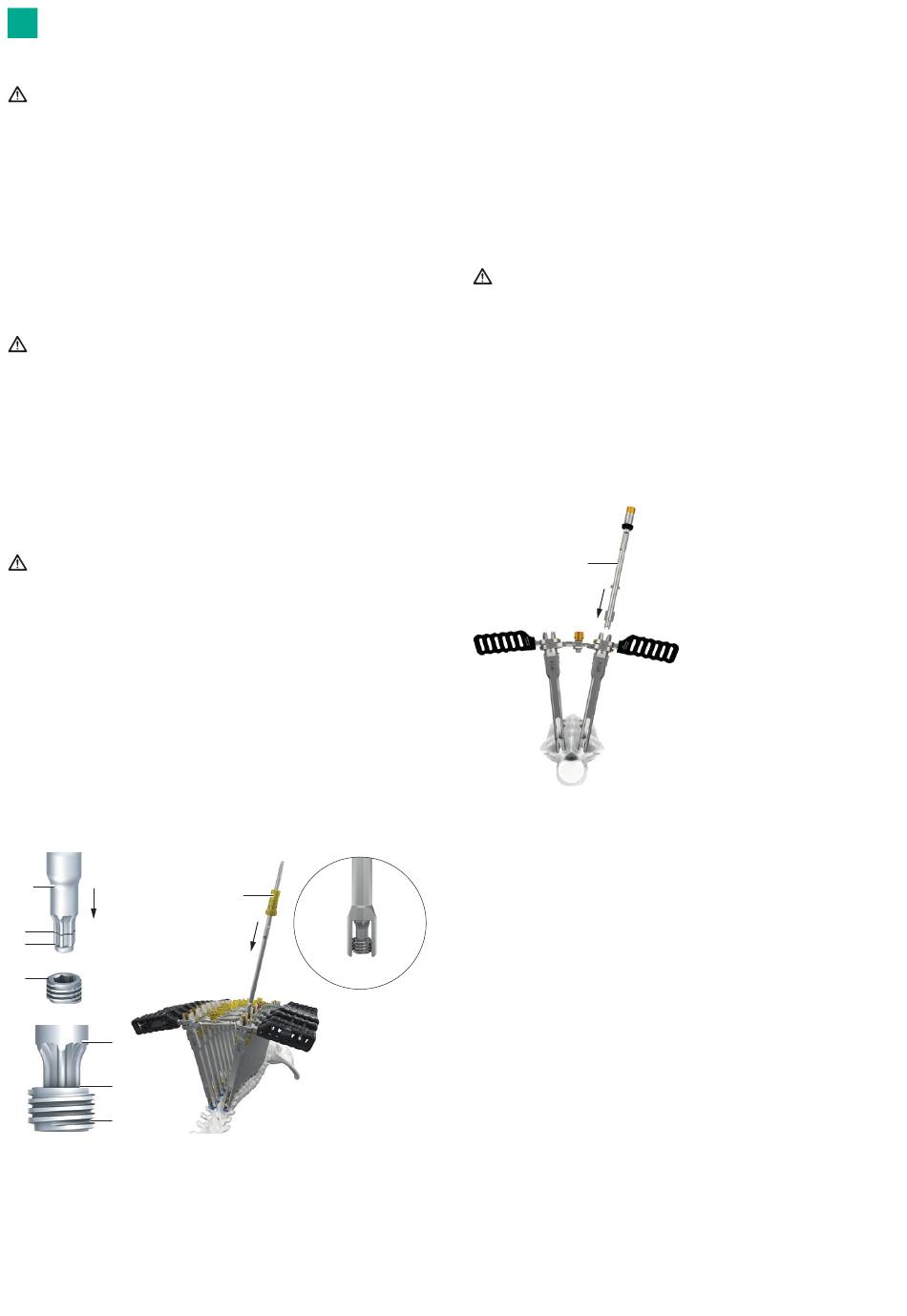

Sl. 15
460
10
►
Kada se upotrebljava potiskivač DT umetka 8 za vrijeme drugih dijelova
opisanih u drugim poglavljima, odvijač vijka za podešavanje 6 mora se
montirati u potiskivač DT šipke 10 i pričvrstiti pomoću vijka za podeša-
vanjeSY001T (SY001TS/) prije umetanja u potiskivač DT umetka 8. Dok
se odvijač vijka za podešavanje nalazi unutar potiskivača DT šipke, pot-
puno pričvrstite vijak za podešavanje na odvijač vijka za podešavanje.
Da biste to učinili, umetnite radni kraj b u utor vijka za podešavanje a
i gurajte ga laganim pritiskom dok se oznaka linije c ne poravna s povr-
šinom.
►
Umetnite sklop vijka za podešavanje/odvijača vijka za podešava-
nje/potiskivač DT šipke u potiskivač DT umetka 8.
OPREZ
Operativna odgoda!
Šipka se ne može pričvrstiti!
Vijak za podešavanje ne može proći kroz potiskivač DT šipke!
►
Odvijač vijka za podešavanje i vijak za podešavanje moraju biti
prethodno postavljeni u potiskivač DT šipke prije umetanja u poti-
skivač DT umetka.
►
Odvijač vijka za podešavanje i vijak za podešavanje mogu se među-
sobno odvojiti ako se odvijač vijka za podešavanje povuče prema
gore s potiskivačem DT šipke prije narezivanja vijka za podešavanje
u glavu vijka ili kuke.
9
Sl. 16
►
Ako potiskivač DT umetka 8 nije upotrijebljen, gurnite kombinirani DT
potiskivač 9 izravno u derotacijsku cijev 11.
►
Kada poklopac potiskivača DT šipke 10 ili kombiniranog DT
potiskivača 9 dotakne vrh cijevi za derotaciju 11, uvijte zlatni poklopac
u smjeru kazaljke na satu dok šipka ne dosjedne potpuno u glavu pedi-
kularnog vijka. Umetnite ručku potiskivača šipke SZ390R u zlatni čep
potiskivača DT šipke ili kombinirang DT potiskivača za olakšavanje ovog
koraka.
