Montage
12
3.3

Einbau

3.3.1 Messumformergehäuse drehen
Das Messumformergehäuse kann stufenlos bis zu 360° im Gegenuhrzeigersinn gedreht werden.
1. Gewindestift mit Innensechskant (1) lösen aber nicht ganz herausdrehen.
2. Messumformergehäuse in die gewünschte Position drehen.
3. Gewindestift mit Innensechskant (1) wieder anziehen.
1

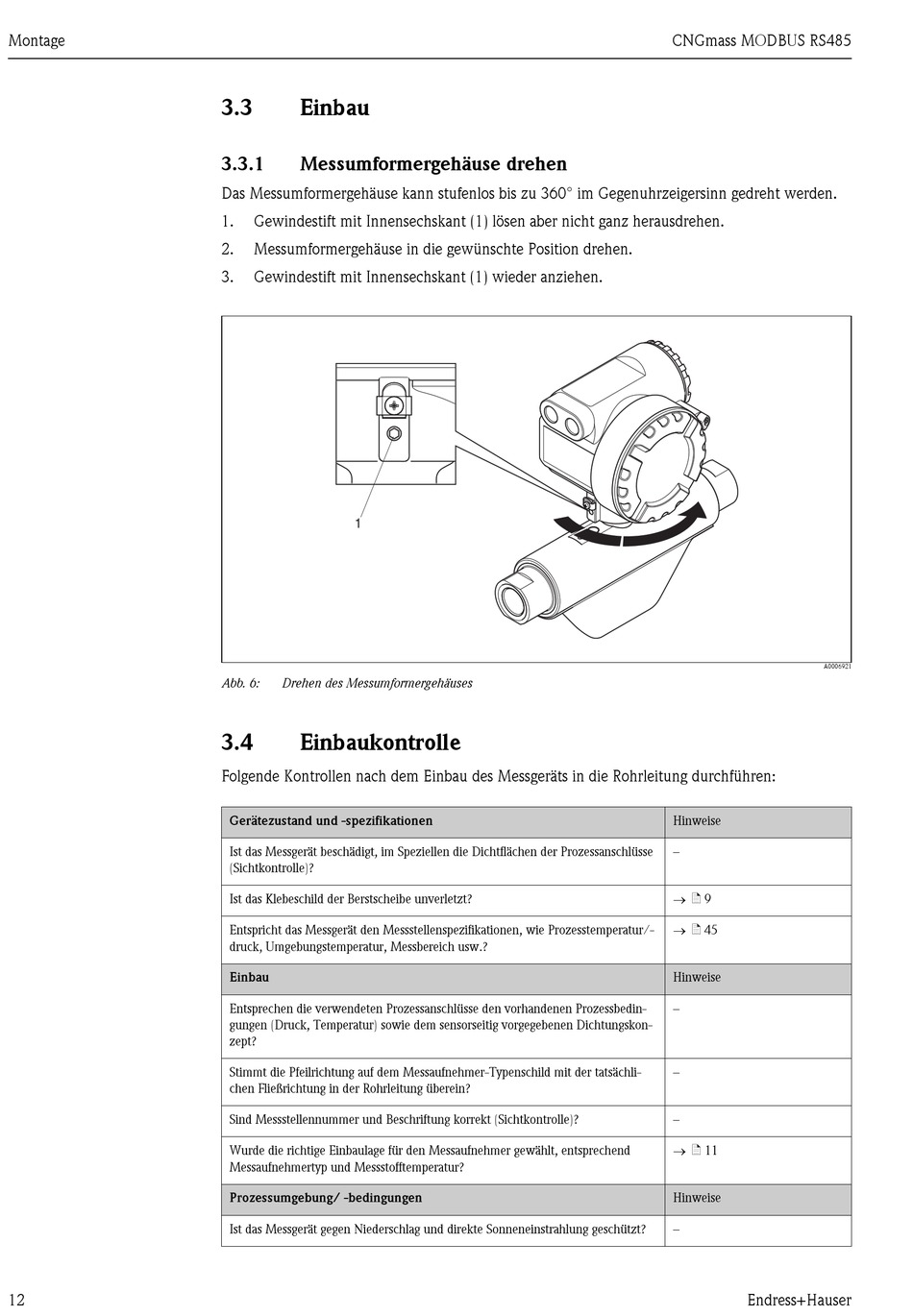

Abb. 6: Drehen des Messumformergehäuses
3.4

Einbaukontrolle

Folgende Kontrollen nach dem Einbau des Messgeräts in die Rohrleitung durchführen:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt, im Speziellen die Dichtflächen der Prozessanschlüsse
(Sichtkontrolle)?
Ist das Klebeschild der Berstscheibe unverletzt?
Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/-
druck, Umgebungstemperatur, Messbereich usw.?
Einbau
Entsprechen die verwendeten Prozessanschlüsse den vorhandenen Prozessbedin-
gungen (Druck, Temperatur) sowie dem sensorseitig vorgegebenen Dichtungskon-
zept?
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächli-
chen Fließrichtung in der Rohrleitung überein?
Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
Wurde die richtige Einbaulage für den Messaufnehmer gewählt, entsprechend
Messaufnehmertyp und Messstofftemperatur?
Prozessumgebung/ -bedingungen
Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung geschützt?
CNGmass MODBUS RS485
A0006921
Hinweise
–
→ ä 9
→ ä 45
Hinweise
–
–
–
→ ä 11
Hinweise
–
