3 Montage
!
10

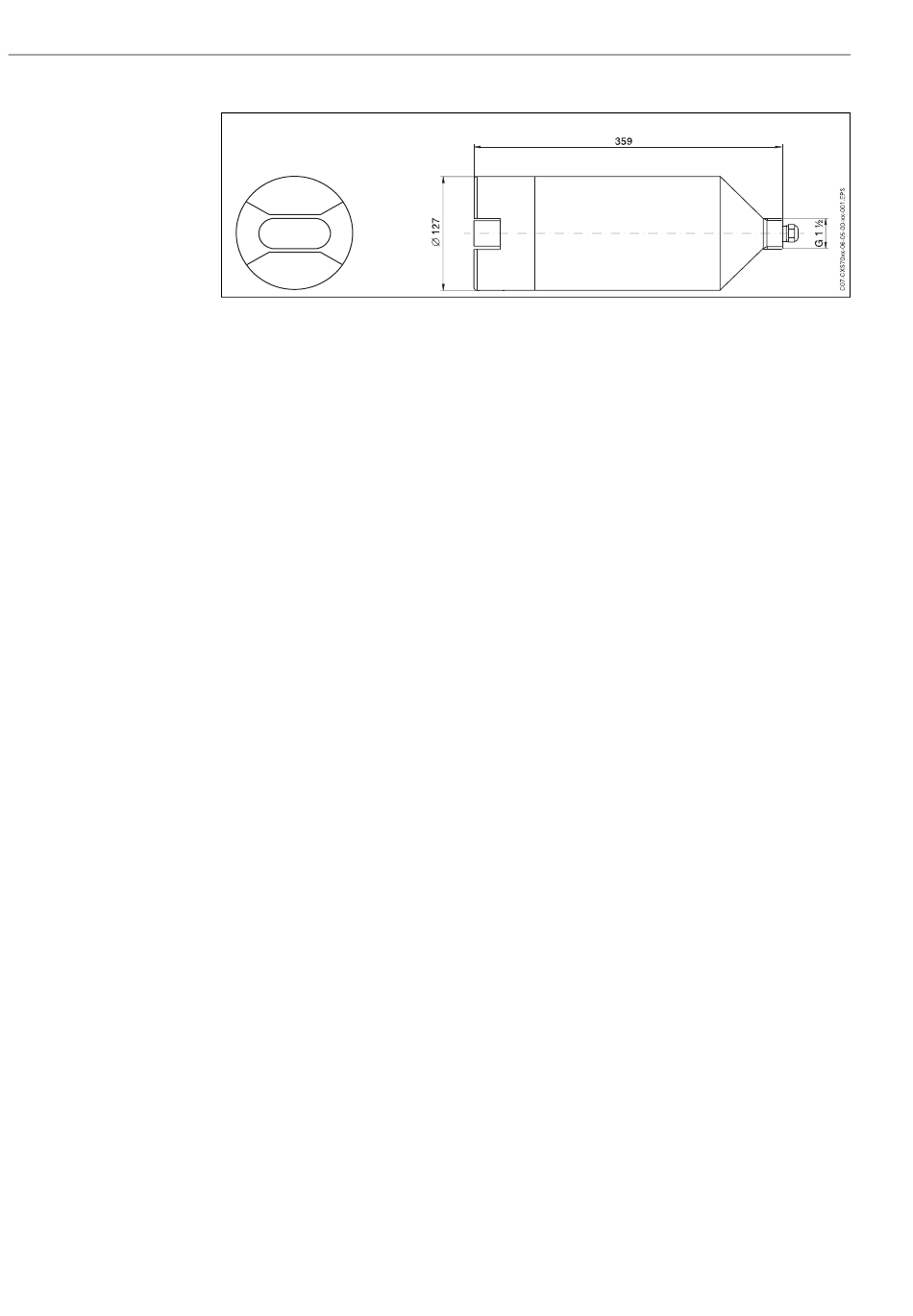

Abb. 5: Abmessungen Sensor CNS 70 und Draufsicht auf die Messfläche.
3.4

Einbau

3.4.1

Einbauhinweise

Hinweis!
• Wählen Sie den Messort so aus, dass repräsentativ gemessen werden kann.
Der Sensor darf nicht in reißender, turbulenter Strömung montiert werden.
• Wir empfehlen, den Messumformer mit einem zusätzlichen Schutzdach gegen direkte
Witterungseinflüsse zu schützen (siehe Zubehör → Kap. 9).
• Befestigen Sie den Sensor mit einem Sondenverlängerungsrohr. Aufgrund des
Sensorgewichtes (ca. 5 kg) ist das Sensorkabel als Befestigung nicht ausreichend.
Tragen Sie den Sensor niemals am Kabel.
• Optimal ist die Verwendung einer Pendelhalterung, um den Sensor schwingungsfrei
zu befestigen.
• Installieren Sie das System an einer gut zugänglichen Messtelle, so dass keine
Gefahren für das Bedienpersonal auftreten können (bei Inbetriebnahme sowie bei
Wartungs- und Reinigungsarbeiten).
• Verlegen Sie sämtliche Kabelverbindungen derart, dass keine mechanische Beschä-
digungen und Störeinflüsse durch andere Leitungen auftreten können.
• Montieren Sie die Messkanäle des Sensors in Strömungsrichtung, um einen Selbst-
reinigungseffekt zu erzielen.
• Die Belebtschlammausführung des Sensors besitzt eine Reinigungseinheit, die
Druckluft in den Messspalt bläst und damit ein Zusetzen oder Verschmutzen durch
Partikel verhindert. Für Anwendungen, in denen Probeninhaltsstoffe zu Verschmut-
zungen führen können, können Sie diese Reinigung als Zubehör beziehen.
• Platzieren Sie den Luftaustritt der Reinigungseinheit am schmäleren Spalt.
3.5

Einbaukontrolle

• Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
• Kontrollieren Sie die schwingungs- und zugfreie Befestigung des Sensors.
• Kontrollieren Sie, ob alle Kabel frei von Beschädigungen und elektromagnetischen
Störeinflüssen verlegt sind.
