Einbau

3.3.1

Messeinrichtung

Eine vollständige Messeinrichtung besteht aus:
• Durchflussarmatur Flowfit CYA251
• einem 40 mm - Sensor z.B. CAS51D
• Messumformer, z. B. Liquiline CM442
• Messkabel

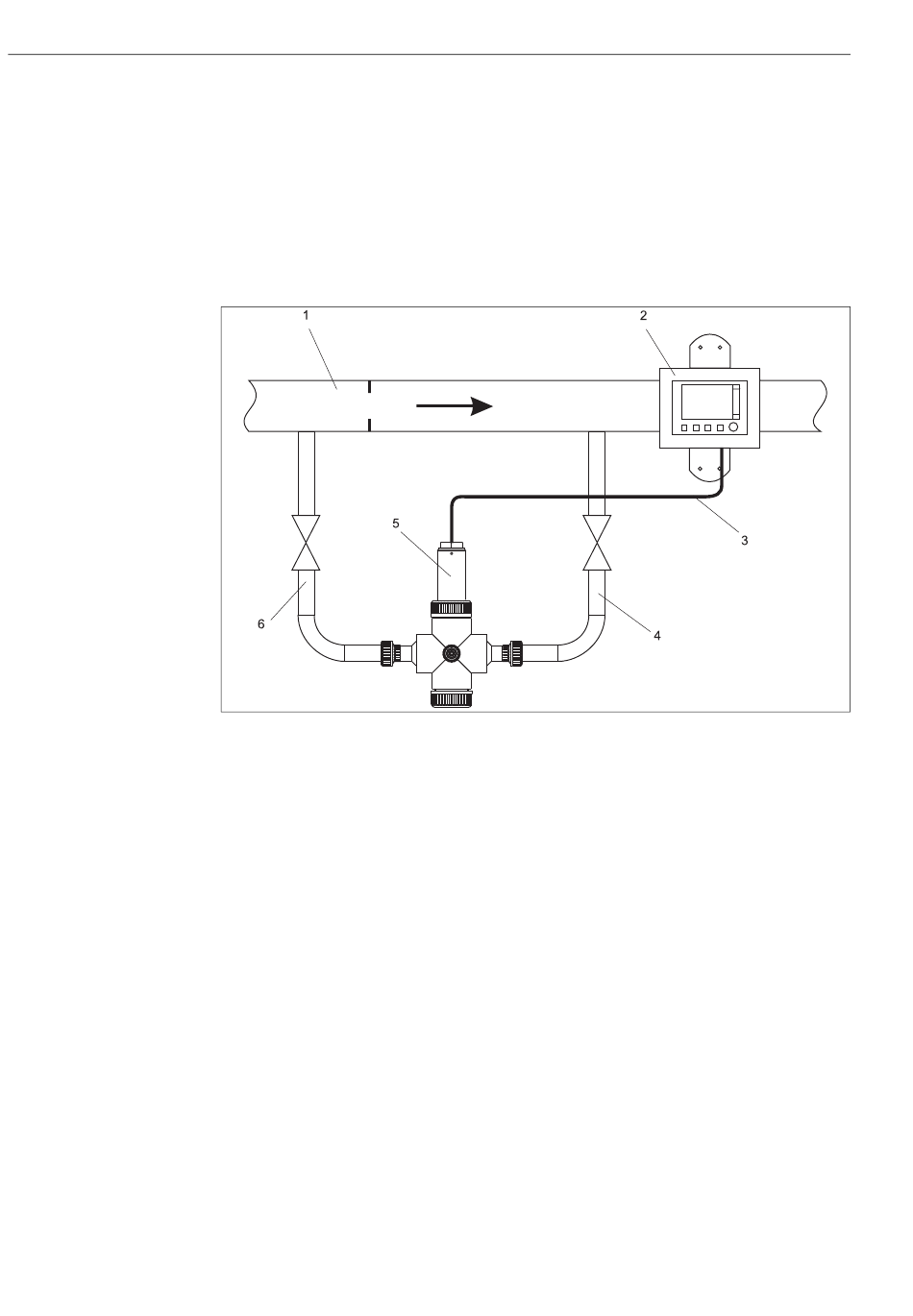

Abb. 5: Messeinrichtung (Beispiel)
1 Prozessleitung
2 Messumformer Liquiline CM442
3 Messkabel
4 Rücklauf mit Absperrventil
5 Durchflussarmatur CYA251 mit 40 mm - Sensor
6 Zulauf mit Absperrventil
