XLT

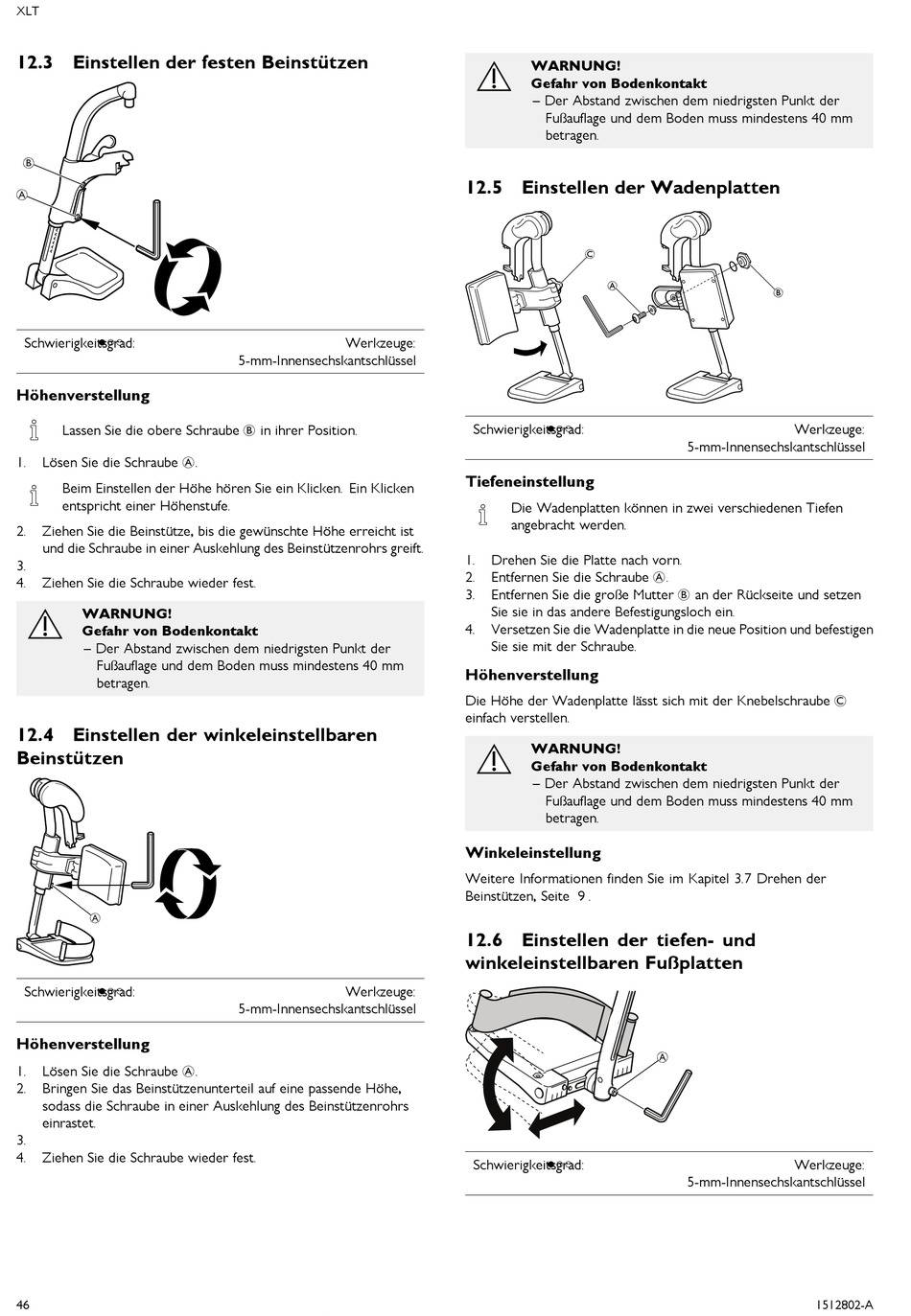

12.3 Einstellen der festen Beinstützen
B
A
●○○
Schwierigkeitsgrad:
Höhenverstellung
Lassen Sie die obere Schraube B in ihrer Position.
Lösen Sie die Schraube A.
1.
Beim Einstellen der Höhe hören Sie ein Klicken. Ein Klicken
entspricht einer Höhenstufe.
2.
Ziehen Sie die Beinstütze, bis die gewünschte Höhe erreicht ist
und die Schraube in einer Auskehlung des Beinstützenrohrs greift.
3.
4.
Ziehen Sie die Schraube wieder fest.
WARNUNG!
Gefahr von Bodenkontakt
– Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens 40 mm
betragen.
12.4 Einstellen der winkeleinstellbaren
Beinstützen
A
●○○
Schwierigkeitsgrad:
Höhenverstellung
Lösen Sie die Schraube A.
1.
2.
Bringen Sie das Beinstützenunterteil auf eine passende Höhe,
sodass die Schraube in einer Auskehlung des Beinstützenrohrs
einrastet.
3.
4.
Ziehen Sie die Schraube wieder fest.
46
Werkzeuge:
5-mm-Innensechskantschlüssel
Werkzeuge:
5-mm-Innensechskantschlüssel
WARNUNG!
Gefahr von Bodenkontakt
– Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens 40 mm
betragen.
12.5 Einstellen der Wadenplatten
C
A
●○○
Schwierigkeitsgrad:
Tiefeneinstellung
Die Wadenplatten können in zwei verschiedenen Tiefen
angebracht werden.
1.
Drehen Sie die Platte nach vorn.
Entfernen Sie die Schraube A.
2.
Entfernen Sie die große Mutter B an der Rückseite und setzen
3.
Sie sie in das andere Befestigungsloch ein.
4.
Versetzen Sie die Wadenplatte in die neue Position und befestigen
Sie sie mit der Schraube.
Höhenverstellung
Die Höhe der Wadenplatte lässt sich mit der Knebelschraube C
einfach verstellen.
WARNUNG!
Gefahr von Bodenkontakt
– Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens 40 mm
betragen.
Winkeleinstellung
Weitere Informationen finden Sie im Kapitel 3.7 Drehen der
Beinstützen, Seite 9 .
12.6 Einstellen der tiefen- und
winkeleinstellbaren Fußplatten
●○○
Schwierigkeitsgrad:
B
Werkzeuge:
5-mm-Innensechskantschlüssel
A
Werkzeuge:
5-mm-Innensechskantschlüssel
1512802-A
