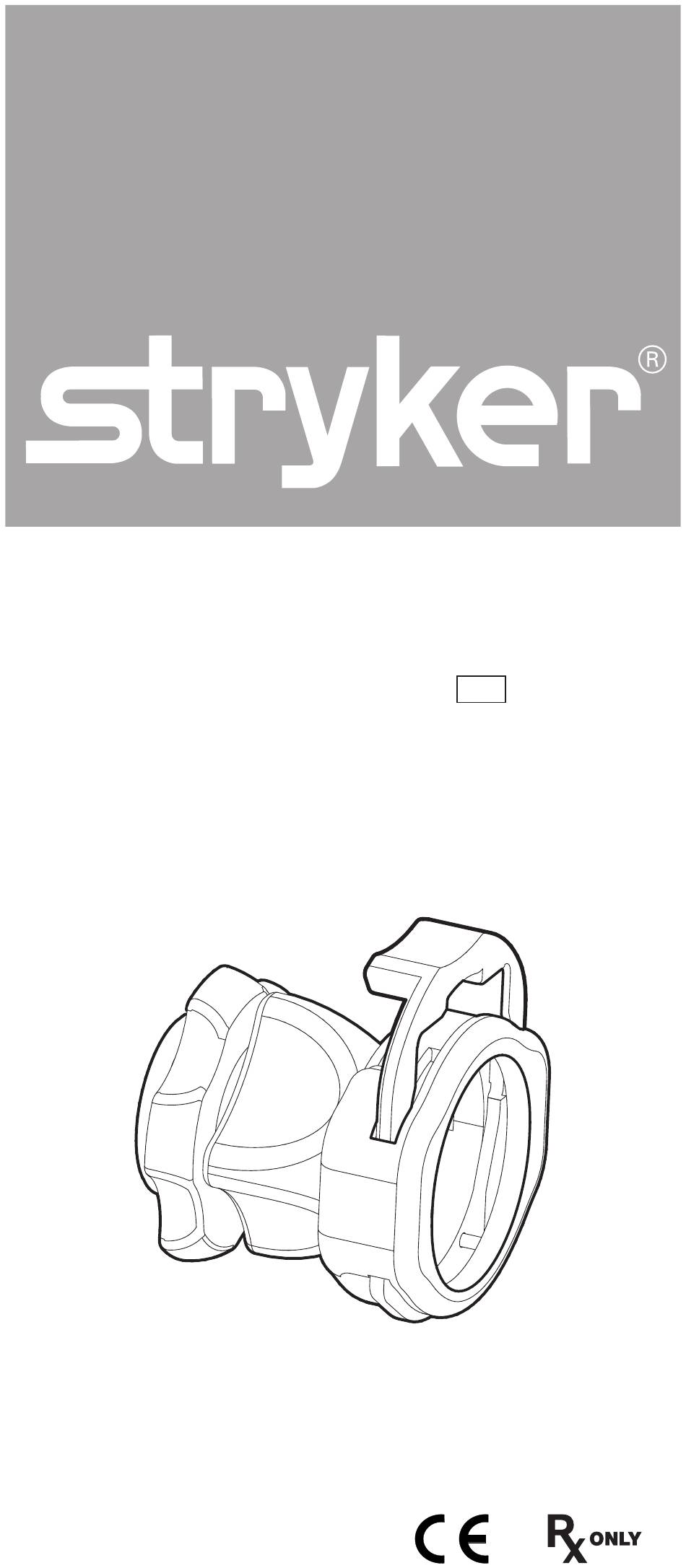

Precision AC English Français 20 mm Coupler, C-Mount Deutsch Italiano Português 0700020122 Español Nederlands Dansk Suomi Norsk Svenska Polski Ελληνικά Türkçe Русский 简体中文 日本語 한국어...
Contents English ..............EN-1 Français ..............FR-15 Deutsch..............DE-29 Italiano ..............IT-43 Português ..............PT-57 Español ..............ES-71 Nederlands ............NL-85 Dansk ..............DA-99 Suomi ..............FI-113 Norsk ..............NO-127 Svenska .............. SV-141 Polski ..............PL-155 Ελληνικά ..............EL-169 Türkçe ..............TR-183 Русский ..............RU-197 简体中文 ............CHS-213 日本語...

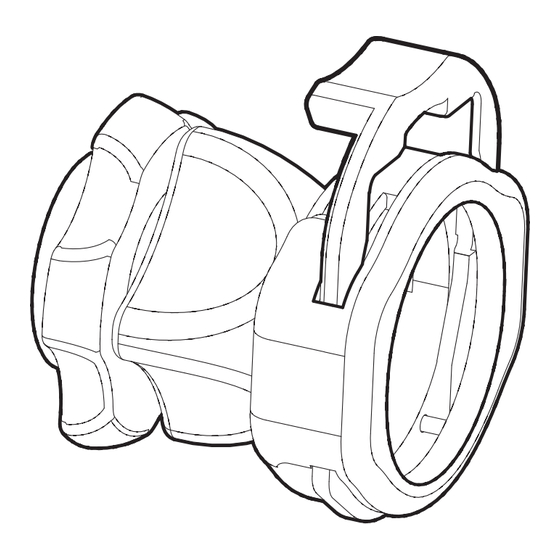

Product Description and Intended Use The Stryker Precision AC Coupler is used to attach endoscopes to Stryker surgical camera heads that do not have an integrated coupler. The coupler facilitates the easy exchange of different-sized scopes during a surgical procedure and allows users to focus the image captured through the scope.
Seite 6
Operating the Endobody Clamp To perform setup, disassembly, and cleaning of the coupler, the endobody clamp (or “endoclamp”) must be depressed and/or released. • To depress the endoclamp, push down as illustrated by the down arrow. • To release the endobody clamp, release pressure on the clamp and allow the spring to push the clamp into its original position, as illustrated by the up arrow.
Seite 7
These reprocessing instructions are provided in accordance with ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79, and AAMI ST81. The instructions have been validated by Stryker as being capable of preparing the device for re-use. To achieve the desired result, the processor shall ensure that the following instructions are performed as written in their entirety and as appropriate in the processor’s facility.
Seite 8
Warnings • This device must be cleaned and sterilized prior to the first use and after every subsequent use. • Use only the sterilization cycles outlined in this document. Using unspecified sterilization cycles can damage the device or result in incomplete sterilization.
Seite 9
Materials and Equipment All materials and equipment required to reprocess the coupler shall be supplied by the user unless otherwise noted. Item Description All phases Gloves, eye protection, Wear protective equipment as required etc. by the medical facility and procedure. Cleaning Tray For safe transportation of device within...
Seite 10
Instructions for Reprocessing Point of Use • Disassemble the coupler from the scope and camera head. To disconnect the scope, depress the endobody clamp on the coupler and remove the scope from the coupler. To disconnect the coupler, grip the rear adapter of the coupler and unscrew it counterclockwise from the camera head.
Seite 11
4. Soak • Prepare a solution of non-enzymatic detergent and tap water at 35°C. Refer to the manufacturer’s instructions for detergent concentration and any other recommendations. • Fully immerse the device and use an appropriately-sized syringe to inject any mated surfaces and crevices with at least 50 mL of the prepared detergent.
Seite 12
Automated Cleaning Caution: If the coupler is cleaned with the automated cleaning method, steam sterilization is recommended. 1. Soak • Prepare a solution of enzymatic detergent and tap water at 35°C. Refer to the manufacturer’s instructions for detergent concentration and any other recommendations. •...
Seite 13
Rinse 1 Recirculation Time 2 Minutes Water Temperature Hot Tap Water Detergent Type Dry Phase Recirculation Time 7 Minutes Water Temperature 115°C Detergent Type • Filtered pressurized air (≤40 psi) can be used to aid in drying. • Visually inspect the device for cleanliness, paying close attention to hard-to-reach areas.
Seite 14
Sterilization After performing the cleaning instructions specified above, perform one of the following sterilization cycles: Steam Steam sterilization is intended only for couplers marked AUTOCLAVE. Steam sterilizing couplers that do not bear this marking will result in non-sterile product and product damage.
Seite 15
Steris/Amsco V-PRO 1. Clean and prepare the coupler as recommended in this user guide. 2. If using a sterilization tray (optional), follow any additional instructions provided with the tray. Use only trays that are approved for sterilization with Steris/Amsco V-PRO. 3.
Store the coupler in a dry, clean, and dust-free environment at room temperatures. Expected Service Life The Precision AC Coupler has an expected service life of 2 years, except with repeated use of an automated washer the expected service life is 1 year.
Seite 17
Symbols Symbols found on the Precision AC Coupler, its packaging, and in this manual have specific meanings that clarify the proper use and storage of the device. The following list defines the symbols associated with this product: Federal law (USA) restricts this device to use by, or on...
Coupleur AC de précision de 20 mm, monture en C Description et utilisation du produit Le coupleur AC de précision Stryker sert à raccorder un endoscope à une tête de caméra chirurgicale Stryker non équipée d’un coupleur intégré. Le coupleur facilite l’échange d’endoscopes de différentes tailles pendant une intervention chirurgicale et permet aux utilisateurs de mettre au point l’image capturée par l’endoscope.
Seite 20
Suivre les procédures de nettoyage et de stérilisation décrites dans ce guide de l’utilisateur. 8. Aucune modification de cet appareil n’est autorisée par Stryker. Utilisation de la pince du porte-endoscope Pour installer, démonter et nettoyer le coupleur, il faut abaisser et/ou desserrer la pince du porte-endoscope.
Ces instructions de retraitement sont fournies conformément aux normes ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 et AAMI ST81. Les instructions ont été validées par Stryker comme étant adaptées à la préparation d’un dispositif médical en vue de sa réutilisation. Pour obtenir le résultat escompté, l’opérateur doit veiller à respecter l’ensemble des instructions ci-après au sein de son établissement.
Avertissements • Cet appareil doit être nettoyé et stérilisé avant la première utilisation et après chaque utilisation ultérieure. • Utiliser uniquement les cycles de stérilisation décrits dans ce document. L’utilisation de cycles de stérilisation non spécifiés risque d’endommager l’appareil ou d’entraîner une stérilisation incomplète.
Seite 23
Matériaux et équipements Sauf indication contraire, tous les matériaux et équipements requis pour retraiter le coupleur doivent être fournis par l’utilisateur. Option Description Toutes les phases Gants, protections Porter un équipement de protection oculaires, etc. obligatoire dans les établissements médicaux et pour les procédures médicales.
Seite 24
Stérilisation Système de stérilisation • Vapeur (Autoclave) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus ou V-PRO 1 • Sterrad® 100S, 200, NX® ou 100NX® Enveloppe de Pour préserver la barrière stérile stérilisation 5, 6 Plateau de stérilisation En option. Doit être compatible avec la méthode de stérilisation. La procédure de nettoyage a été...
Seite 25
2. Brossage • Brosser soigneusement l’extérieur de l’appareil avec une brosse à poils doux pendant 1 minute en se concentrant sur les surfaces connexes et les fentes. • Injecter 50 mL du détergent préparé au moins 5 fois dans chaque surface connexe et fente. •...
Seite 26
6. Rinçage • Sortir l’appareil du détergent préparé. Rincer l’appareil à l’eau désionisée/à osmose inverse à température ambiante pendant 1 minute ou jusqu’à élimination complète de tout résidu de détergent visible. • Rincer chaque surface connexe et fente au moins 5 fois. Une fois tous les résidus de détergent visibles éliminés, poursuivre le rinçage pendant 30 secondes.
Seite 27
4. Lavage automatisé • Placer l’appareil dans l’appareil de lavage sur un plan incliné pour faciliter l’égouttage. • Programmer l’appareil de lavage en respectant les paramètres suivants : Prélavage Délai de recirculation 2 minutes Température de l’eau Eau froide du robinet Type de détergent Lavage enzymatique Délai de recirculation 2 minutes...
Seite 28
Désinfection (facultative) Désinfection thermique L’instrument doit être stérilisé après la désinfection. Le non-respect de cette consigne fait courir un risque accru d’infection au patient. Suivre les étapes ci-dessous pour désinfecter l’appareil par désinfection thermique. 1. Placer l’appareil dans l’appareil de lavage/désinfection. 2.
Seite 29
• Pour le retraitement courant avec stérilisation à la vapeur, utiliser les cycles Gravité ou Pré-vide suivants. Gravité Emballage Double Température 132 °C 134 °C Temps de stérilisation 15 minutes 10 minutes Temps de séchage 12 minutes Pré-vide Emballage Double Température 132 °C 134 °C Temps de stérilisation 4 minutes 3 minutes Temps de séchage...
Seite 30
STERRAD® 1. Nettoyer et préparer le coupleur en respectant les recommandations de ce manuel d’utilisation. 2. En cas d’utilisation d’un plateau de stérilisation (en option), suivre toutes les instructions supplémentaires fournies avec le plateau. Utiliser uniquement des plateaux compatibles avec Sterrad. Les plateaux de stérilisation ne sont pas tous compatibles avec les systèmes STERRAD®.
Entretien Entretien, inspection et tests • Inspecter systématiquement l’appareil. Si un problème est observé ou suspecté, l’appareil doit être renvoyé pour évaluation et/ou réparation. • Vérifier la propreté de tous les éléments. En cas d’accumulation de tissus ou de fluides, répéter les procédures de nettoyage et de désinfection décrites ci-dessus.
Seite 32
Référence catalogue du produit Numéro de série L’appareil est conforme aux exigences de sécurité et d’efficacité définies dans la directive MDD 93/42/EEC Représentant Stryker Europe Ce produit a été fabriqué à Singapour Limite de température Limite d’humidité relative FR-28...
Deutsch Precision AC-Koppler 20 mm, C-Fassung Produktbeschreibung und Verwendungszweck Der Stryker Precision AC-Koppler dient zur Montage von Endoskopen an Chirurgie-Kameraköpfen von Stryker, die nicht über einen eingebauten Koppler verfügen. Der Koppler erleichtert während eines chirurgischen Eingriffs den einfachen Austausch unterschiedlich großer Endoskope und ermöglicht dem Anwender das Fokussieren des mit dem Endoskop erfassten Bildes.
Einsatz reinigen und sterilisieren. Zur Reinigung und Sterilisierung die Anweisungen in diesem Handbuch befolgen. 8. Stryker verbietet jegliche Modifikation dieses Geräts. Verwendung der Endoskopklammer Zur Einstellung, Demontage und Reinigung des Kopplers muss die Endoskopklammer niedergedrückt und/oder freigegeben werden.
Diese Anweisungen zur Aufbereitung entsprechen den Normen ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 und AAMI ST81. Diese Anweisungen wurden von Stryker für die Vorbereitung des Produkts zur Wiederverwendung validiert. Um das gewünschte Ergebnis zu erreichen, muss der Aufbereiter sicherstellen, dass die folgenden Anweisungen vollständig und gemäß...
Warnhinweise • Das Produkt muss vor dem ersten und nach jedem weiteren Einsatz gereinigt und sterilisiert werden. • Nur die in diesem Dokument beschriebenen Sterilisationszyklen anwenden. Andere Sterilisationszyklen können das Produkt beschädigen oder zu einer unzureichenden Sterilisation führen. • Kamerakopf, Koppler und Endoskop vor der Reinigung, Desinfektion und Sterilisation voneinander trennen.
Seite 37
Werkstoffe und Geräte Alle zur Aufbereitung des Kopplers erforderliche Ausrüstung und Materialien müssen vom Benutzer bereitgestellt werden, wenn nicht anders angegeben. Artikel Beschreibung Alle Phasen Handschuhe, Schutzkleidung entsprechend Augenschutz usw. den Richtlinien der medizinischen Einrichtung und des Verfahrens anlegen. Reinigung Kassette Zum sicheren Transport des Geräts innerhalb der medizinischen...
Sterilisation Sterilisationssystem • Dampf (Autoklav) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus oder V-PRO 1 • Sterrad® 100S, 200, NX® oder 100NX® Sterilisiertuch Zur Aufrechterhaltung der Sterilbarriere 5, 6 Sterilisationskassette Optional. Muss mit der Sterilisations- methode kompatibel sein. Die Reinigung wurde mit der enzymatischen Reinigungslösung Enzol® in der Konzentration 1 oz/gallon validiert.
Seite 39
2. Bürsten • Das Äußere des Produkts 1 Minute lang gründlich mit einer weichen Bürste abbürsten, insbesondere Verbindungsstellen oder raue Oberflächen. • Mindestens fünfmal mit einer Spritze 50 ml Reinigungslösung in alle Verbindungsstellen und Zwischenräume injizieren. • Die Endoskopklammer niederdrücken und zwischen sämtlichen Lücken und Zwischenräumen bürsten.
Seite 40
6. Spülen • Das Gerät aus der vorbereiteten Reinigungslösung nehmen. Das Gerät bei Raumtemperatur mit Umkehrosmose-/ entionisiertes Wasser 1 Minute lang oder bis alle sichtbaren Reinigungsmittelrückstände entfernt wurden spülen. • Alle Verbindungsstellen und Zwischenräume mindestens 5 Mal spülen. Nach dem vollständigen Entfernen aller sichtbaren Rückstände der Reinigungslösung noch weitere 30 Sekunden lang spülen.
Seite 41
4. Waschautomat • Das Produkt schräg in den Waschautomaten stellen, um das Ablaufen von Wasser zu erleichtern. • Den Waschautomaten mit folgenden Parametern programmieren: Vorwäsche Rückführungszeit 2 Minuten Wassertemperatur Kaltes Leitungswasser Reinigungsmitteltyp – Enzymwäsche Rückführungszeit 2 Minuten Wassertemperatur Heißes Leitungswasser Reinigungsmitteltyp Enzymatische Reinigungslösung Waschen 1 Rückführungszeit 2 Minuten Wassertemperatur...
Seite 42
Desinfektion (optional) Thermische Desinfektion Nach einer Desinfektion muss das Produkt sterilisiert werden. Wird das Produkt vor einem erneuten Einsatz nicht sterilisiert, besteht eine akute Infektionsgefahr für den Patienten. Befolgen Sie die folgenden Schritte, um das Gerät mittels thermischer Desinfektion zu desinfizieren. 1.
Seite 43
• Verwenden Sie zur routinemäßigen Aufbereitung mit Dampfsterilisation die folgenden Schwerkraft- oder Vorvakuumzyklen. Schwerkraft Verpackung Doppelt Temperatur 132 °C 134 °C Sterilisationsdauer 15 Minuten 10 Minuten Trocknungsdauer 12 Minuten Vor-Vakuum Verpackung Doppelt Temperatur 132 °C 134 °C Sterilisationsdauer 4 Minuten 3 Minuten Trocknungsdauer 25 Minuten 30 Minuten •...
Seite 44
STERRAD® 1. Zur Reinigung und Vorbereitung des Kopplers wie in diesem Benutzerhandbuch beschrieben vorgehen. 2. Bei Verwendung einer Sterilisationskassette (optional) sind alle zusätzlichen der Kassette beigelegten Anweisungen zu befolgen. Nur Kassetten verwenden, die mit Sterrad kompatibel sind. Nicht alle Sterilisationskassetten können in STERRAD®- Systemen verwendet werden.
Den Koppler in einer trockenen, sauberen und staubfreien Umgebung bei Zimmertemperatur lagern. Erwartete Nutzungsdauer Die erwartete Nutzungsdauer des Precision AC-Kopplers beträgt 2 Jahre, außer bei wiederholter Nutzung eines Waschautomaten. In diesem Fall beträgt die erwartete Nutzungsdauer 1 Jahr. Hinweis: Wird der Koppler mit der automatischen Reinigungsmethode gereinigt, wird eine Dampfsterilisation empfohlen.
Seite 46
Symbole Symbole, die auf dem Precision AC-Koppler, der Verpackung und in diesem Handbuch vorhanden sind, haben eine besondere Bedeutung hinsichtlich der korrekten Verwendung und Lagerung dieses Geräts. Die folgende Liste enthält Erklärungen der im Zusammenhang mit diesem Produkt verwendeten Symbole: Die Bundesgesetzgebung der USA schreibt vor, dass dieses Gerät nur von einem Arzt oder auf ärztliche...
Indicazioni L’innesto è indicato per l’uso in procedure chirurgiche minimamente invasive in cui si utilizzano una telecamera endoscopica Stryker e un endoscopio. Controindicazioni Non esistono controindicazioni note.
Seite 48
Seguire le istruzioni di pulizia e sterilizzazione fornite in questo manuale d’uso. 8. Nessuna modifica di questo dispositivo è autorizzata da Stryker. Funzionamento del morsetto del corpo interno Per eseguire l’installazione, lo smontaggio e la pulizia dell’innesto, il morsetto del corpo interno (o “endoclamp”) deve essere premuto...
Queste istruzioni per la rigenerazione vengono fornite ai sensi di ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 e AAMI ST81. Le istruzioni sono state giudicate da Stryker in grado di preparare il dispositivo per il riutilizzo. Per ottenere il risultato desiderato, l’operatore deve garantire che le seguenti istruzioni vengano eseguite così...
Seite 50
Avvertenze • Pulire e sterilizzare questo dispositivo quando lo si utilizza per la prima volta e dopo ogni impiego successivo. • Utilizzare esclusivamente i cicli di sterilizzazione descritti in questo documento. Cicli di sterilizzazione diversi da quelli prescritti possono danneggiare il dispositivo o comportare una sterilizzazione insufficiente.
Seite 51
Materiali e attrezzature Tutti i materiali e le attrezzature necessari per il reprocessing dell’innesto sono forniti dall’utente, se non diversamente indicato. Elemento Descrizione In tutte le fasi Guanti, occhiali Indossare attrezzature protettive, come protettivi e così via previsto dalla struttura medica e dalla procedura.
Seite 52
Sterilizzazione Sistema di • Sterilizzazione a vapore (autoclave) sterilizzazione • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus, o V-PRO 1 • Sterrad® 100S, 200, NX®, o 100NX® Involucro di Per mantenere la barriera sterile sterilizzazione 5, 6 Vassoio di Opzionale. Deve essere compatibile sterilizzazione con il metodo di sterilizzazione.
Seite 53
2. Spazzolamento • Spazzolare a fondo la parte esterna del dispositivo con una spazzola a setole morbide per 1 minuto concentrandosi principalmente su eventuali fessure e superfici accoppiate. • Iniettare eventuali fessure e superfici accoppiate per un minimo di 5 volte con almeno 50 ml del detergente preparato. •...
Seite 54
6. Risciacquo • Rimuovere il dispositivo dal detergente preparato. Risciacquare il dispositivo con osmosi inversa/acqua deionizzata a temperatura ambiente per 1 minuto o fino a quando tutti i residui di detergente siano stati rimossi. • Lavare tutte le superfici accoppiate e le fenditure per un minimo di 5 volte.
Seite 55
4. Lavaggio automatizzato • Tenere inclinato il dispositivo nella macchina per il lavaggio per favorire lo spurgo. • Programmare il dispositivo per il lavaggio attenendosi ai seguenti parametri: Pre-lavaggio Tempo di ricircolo 2 minuti Temperatura dell’acqua Acqua di rubinetto fredda Tipo di detergente Lavaggio enzimatico Tempo di ricircolo 2 minuti...
Seite 56
Disinfezione (opzionale) Disinfezione termica Il dispositivo va sterilizzato dopo la disinfezione. La mancata sterilizzazione del dispositivo prima del riutilizzo comporta un serio rischio di infezione per il paziente. Seguire le fasi seguenti per disinfettare il dispositivo utilizzando la disinfezione termica. 1. Posizionare il dispositivo nel dispositivo per lavaggio/ disinfezione.
Seite 57
• Per il reprocessing di routine con la sterilizzazione a vapore, utilizzare i seguenti cicli di gravità o pre-vuoto. Gravità Involucro Doppio involucro Temperatura 132 °C 134 °C Tempo di sterilizzazione 15 minuti 10 minuti Tempo di asciugatura 12 minuti Pre-vuoto Involucro Doppio involucro Temperatura...
Seite 58
STERRAD® 1. Pulire e preparare l’innesto come raccomandato in questa guida utente. 2. Se si utilizza un vassoio per sterilizzazione (opzionale), seguire le istruzioni aggiuntive fornite con il vassoio. Utilizzare solo vassoi di sterilizzazione compatibili con Sterrad. Non tutti i vassoi di sterilizzazione sono compatibili con i sistemi STERRAD®.
Immagazzinare l’innesto in un ambiente asciutto, pulito e senza polvere a temperature ambiente. Durata prevista L’innesto Precision AC ha una durata di vita di 2 anni, tranne che in situazioni di uso ripetuto di una lavastrumenti automatizzata per cui la durata prevista è di 1 anno.
Seite 60
Simboli I simboli reperibili sull’innesto Precision AC, sulla sua confezione e in questo manuale hanno un significato specifico che chiariscono l’uso e la conservazione corretti del dispositivo. L’elenco seguente riporta i simboli associati a questo prodotto: In base alla legge federale (USA) il dispositivo può...
Acoplador de 20 mm Precision AC, “C-Mount” Descrição e finalidade do produto O Acoplador Precision AC da Stryker destina-se a ser utilizado para a ligação de endoscópios às cabeças de câmara cirúrgica da Stryker que não tenham um acoplador integrado. O acoplador facilita a troca de endoscópios de vários tamanhos durante um procedimento...
Seite 62
Seguir as instruções de limpeza, e esterilização fornecidas neste manual do utilizador. 8. A Stryker não autoriza qualquer modificação a este dispositivo. Utilizar o dispositivo de fixação do suporte do endoscópio Para efectuar a instalação, desmontagem e limpeza do acoplador,...
Estas instruções de reprocessamento são fornecidas em conformidade com as normas ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 e AAMI ST81. As instruções foram validadas pela Stryker como sendo aptas para preparar o dispositivo para reutilização. Para obter o resultado pretendido, o processador deve garantir a realização das instruções seguintes, na sua totalidade e de...
Seite 64
Advertências • Este dispositivo deve ser limpo e esterilizado antes da primeira utilização e após cada uma das utilizações subsequentes. • Utilizar apenas os ciclos de esterilização especificados neste documento. A utilização de ciclos de esterilização não especificados pode danificar o dispositivo ou dar origem a uma esterilização incompleta.
Seite 65
Materiais e equipamento Todos os materiais e equipamento necessário para reprocessar o acoplador devem ser fornecidos pelo utilizador, a menos que indicado de outra forma. Item Descrição Todas as fases Luvas, protecção Usar equipamento de protecção ocular, etc. conforme necessário pela instituição médica e pelo procedimento.
Seite 66
Esterilização Sistema de esterilização • Vapor (Autoclave) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus ou V-PRO 1 • Sterrad® 100S, 200, NX® ou 100NX® Invólucro de Para manter a barreira estéril esterilização 5, 6 Tabuleiro de Opcional. Deve ser compatível esterilização com o método de esterilização. A limpeza foi validada utilizando Detergente enzimático Enzol®...
Seite 67
2. Escovagem • Escovar muito bem a parte exterior do dispositivo com uma escova de cerdas macias durante 1 minuto, insistindo nas superfícies de encaixe e com fendas. • Injectar as superfícies de encaixe e com fendas pelo menos 5 vezes com 50 ml de detergente preparado. •...
Seite 68
6. Enxaguamento • Remover o dispositivo do detergente preparado. Enxaguar o dispositivo com água desionizada por osmose inversa, à temperatura ambiente, durante 1 minuto ou até todos os resíduos de detergente visíveis terem sido removidos. • Irrigar quaisquer superfícies de encaixe e fendas, pelo menos, 5 vezes.
Seite 69
4. Lavagem automatizada • Colocar o dispositivo inclinado no aparelho de lavagem para auxiliar a drenagem. • Programar o aparelho de lavagem com os seguintes parâmetros: Pré-lavagem Tempo de recirculação 2 minutos Temperatura da água Água corrente fria Tipo de detergente Lavagem enzimática Tempo de recirculação 2 minutos...
Seite 70
Desinfecção (opcional) Desinfecção térmica O dispositivo deve ser esterilizado após a desinfecção. O não cumprimento da recomendação de esterilizar o dispositivo antes da sua reutilização acarreta um risco de controlo de infecção aguda para o paciente. Seguir os passos abaixo para desinfectar o dispositivo, utilizando desinfecção térmica.
Seite 71
• Para reprocessamento de rotina com esterilização a vapor, utilizar os seguintes ciclos de Gravidade ou Pré-vácuo. Gravidade Envolvimento Duplo Temperatura 132 °C 134 °C Tempo de esterilização 15 minutos 10 minutos Tempo de secagem 12 minutos Pré-vácuo Envolvimento Duplo Temperatura 132 °C 134 °C...
Seite 72
STERRAD® 1. Limpar e preparar o acoplador conforme recomendado neste manual do utilizador. 2. Se estiver a utilizar um tabuleiro de esterilização (opcional), seguir as instruções adicionais fornecidas com o tabuleiro. Utilizar apenas tabuleiros compatíveis com Sterrad. Nem todos os tabuleiros de esterilização são compatíveis com sistemas STERRAD®.
à temperatura ambiente. Vida útil prevista O Acoplador Precision AC tem uma vida útil prevista de 2 anos, excepto no caso de utilização repetida de um aparelho de lavagem automatizada, em cujo caso a vida útil prevista é de 1 ano.
Seite 74
Símbolos Os símbolos encontrados no Acoplador Precision AC, na embalagem correspondente e neste manual têm significados específicos que esclarecem a utilização e o armazenamento correctos deste dispositivo. A lista que se segue explica os símbolos associados a este produto: A lei federal dos EUA limita a utilização deste dispositivo a médicos ou mediante indicação...
Acoplador de 20 mm Precision AC, C-Mount Descripción y uso indicado del producto El acoplador Precision AC de Stryker se utiliza para conectar endoscopios a cabezales de cámaras quirúrgicas de Stryker que no cuentan con un acoplador integrado. El acoplador permite intercambiar fácilmente endoscopios de diferentes tamaños durante...
Seite 76
Siga las instrucciones de limpieza y esterilización que figuran en esta guía del usuario. 8. Stryker no autoriza la modificación de este dispositivo. Manejo de la abrazadera del cuerpo del endoscopio Para montar, desmontar y limpiar el acoplador, debe presionarse y/o soltarse la abrazadera del cuerpo del endoscopio (o “abrazadera del...
Para ello, normalmente es necesaria la monitorización rutinaria y la validación de los procedimientos de reprocesamiento del centro. Stryker recomienda que los usuarios observen estas normas al reprocesar dispositivos médicos. Descripción general El reprocesamiento del acoplador implica la limpieza manual o automática con dos detergentes diferentes, la desinfección...
Seite 78
Advertencias • Limpie y esterilice este dispositivo antes de usarlo por primera vez y después de cada uso. • Utilice exclusivamente los ciclos de esterilización indicados en este documento. La aplicación de ciclos de esterilización diferentes puede ocasionar daños al dispositivo o producir una esterilización incompleta.
Seite 79
Materiales y equipos Todos los materiales y equipos necesarios para reprocesar el acoplador los suministrará el usuario, a menos que se indique lo contrario. Artículo Descripción Todas las fases Guantes, protección Lleve el equipo de protección que exija ocular, etc. el centro médico y procedimiento. Limpieza Bandeja Sirve para transportar el dispositivo...
Seite 80
Esterilización Sistema de • Vapor (Autoclave) esterilización • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus o V-PRO 1 • Sterrad® 100S, 200, NX® o 100NX® Envoltorio de Para mantener la barrera estéril esterilización 5, 6 Bandeja de Opcional. Debe ser compatible con esterilización el método de esterilización.
Seite 81
2. Cepillado • Frote concienzudamente el exterior del dispositivo con un cepillo de cerdas suaves durante 1 minuto, prestando especial atención a las hendiduras y las superficies casantes. • Inyecte 50 ml de detergente preparado en las superficies casantes y las hendiduras un mínimo de 5 veces. •...
Seite 82
6. Aclarado • Saque el dispositivo del detergente preparado. Aclare el dispositivo con ósmosis inversa/agua desionizada a temperatura ambiente durante 1 minuto hasta haber eliminado todos los residuos visibles de detergente. • Lave las superficies casantes y las hendiduras un mínimo de 5 veces.
Seite 83
4. Lavado automatizado • Coloque el dispositivo en el aparato de lavado sobre un plano inclinado para facilitar el drenaje. • Programe el aparato de lavado utilizando los parámetros siguientes: Prelavado Tiempo de recirculación 2 minutos Temperatura del agua Agua corriente fría Tipo de detergente Lavado enzimático Tiempo de recirculación...
Seite 84
Desinfección (opcional) Desinfección térmica Es necesario esterilizar el dispositivo después de la desinfección. Si no se esteriliza el dispositivo antes de reutilizarlo, existirá un grave peligro de control de infecciones para el paciente. Siga estos pasos para desinfectar el dispositivo mediante desinfección térmica.
Seite 85
• Para realizar un reprocesamiento rutinario con la esterilización por vapor, utilice los siguientes ciclos de gravedad o prevacío. Gravedad Envoltura Doble Temperatura 132 °C 134 °C Tiempo de esterilización 15 minutos 10 minutos Período de secado 12 minutos Prevacío Envoltura Doble Temperatura...
Seite 86
STERRAD® 1. Limpie y prepare el acoplador conforme a las recomendaciones descritas en esta guía del usuario. 2. Si se utiliza una bandeja de esterilización (opcional), observe cualquier instrucción adicional incluida con la bandeja. Utilice solo bandejas que sean compatibles con Sterrad. No todas las bandejas de esterilización son compatibles con los sistemas STERRAD®.
Almacene el acoplador en un ambiente seco, limpio y sin polvo a temperatura ambiente. Vida útil prevista El acoplador Precision AC tiene una vida útil prevista de 2 años, excepto si se usa repetidamente un aparato de lavado automatizado; en ese caso, la vida útil prevista es de 1 año.
Seite 88
Símbolos Los símbolos presentes en el acoplador Precision AC, su embalaje y en este manual tienen significados especiales que proporcionan información sobre el uso y almacenamiento adecuados del dispositivo. En la siguiente lista se definen los símbolos asociados a este producto: La ley federal de EE. UU. limita el uso de estos dispositivos a un médico o bajo su...
Nederlands Precision AC-koppelstuk, 20 mm, c-mount Productbeschrijving en beoogd gebruik Het Precision AC-koppelstuk wordt gebruikt om endoscopen te bevestigen op chirurgische camerakoppen van Stryker die geen geïntegreerd koppelstuk hebben. Het koppelstuk vergemakkelijkt de uitwisseling van scopen met verschillende afmetingen tijdens een chirurgische ingreep.
Seite 90
Volg de instructies voor reiniging en sterilisatie in deze gebruikershandleiding. 8. Aanpassing van dit hulpmiddel wordt niet goedgekeurd door Stryker. De endobodyklem bedienen U moet de endobodyklem (of ‘endoklem’) indrukken en/of losmaken voor het instellen, uit elkaar nemen en reinigen van het koppelstuk.
Gewoonlijk zijn hiervoor routinematige controle en validatie van de ontsmettingsprocedures van de instelling vereist. Stryker raadt gebruikers aan om deze normen in acht te nemen bij het ontsmetten van medische hulpmiddelen. Overzicht...
Waarschuwingen • Dit hulpmiddel dient voorafgaand aan het eerste gebruik en na elk daaropvolgend gebruik te worden gereinigd en gesteriliseerd. • Gebruik uitsluitend de sterilisatiecycli die in dit document worden beschreven. Niet-gespecificeerde sterilisatiecycli kunnen het hulpmiddel beschadigen of leiden tot onvolledige sterilisatie. •...
Seite 93
Materialen en apparatuur Alle materialen en apparatuur die zijn vereist voor het ontsmetten van het koppelstuk moet door de gebruiker worden geleverd, tenzij anders aangegeven. Item Beschrijving Alle fasen Handschoenen, Draag de beschermende kleding die oogbescherming volgens de medische instelling voor enzovoort.
Seite 94
Sterilisatie Sterilisatiesysteem • Stoom (autoclaaf ) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus of V-PRO 1 • Sterrad® 100S, 200, NX® of 100NX® Sterilisatiewikkel Om de steriele barrière te behouden 5, 6 Sterilisatietray Optioneel. Moet compatibel zijn met de sterilisatiemethode. De reiniging werd gevalideerd met Enzol® enzymatisch reinigingsmiddel in een concentratie van 1 oz/gal. De reiniging werd gevalideerd met een M16-borstel.
Seite 95
2. Reinigen met een borstel • Reinig de buitenzijde van het hulpmiddel gedurende één minuut grondig met een zachte borstel en besteed daarbij met name aandacht aan de spleten en raakvlakken. • Spuit 50 ml van de bereide reinigingsoplossing minimaal vijfmaal in alle raakvlakken en spleten. •...
Seite 96
6. Spoelen • Dompel het hulpmiddel onder in de bereide reinigingsoplossing. Spoel het hulpmiddel met omgekeerde- osmose-/gedeïoniseerd water op kamertemperatuur gedurende één minuut totdat alle zichtbare resten van het reinigingsmiddel zijn verwijderd. • Spoel ten minste vijfmaal alle raakvlakken en spleten. Nadat alle zichtbare resten reinigingsoplossing zijn verwijderd, spoelt u nog 30 seconden.
Seite 97
4. Automatisch wassen • Plaats het hulpmiddel onder een hoek in het wasapparaat om uitdruipen te vergemakkelijken. • Programmeer het wasapparaat aan de hand van de volgende parameters: Voorwassen Recirculatieduur 2 minuten Watertemperatuur Koud kraanwater Type reinigingsmiddel N.v.t. Enzymatisch wassen Recirculatieduur 2 minuten Watertemperatuur Warm kraanwater...
Seite 98
Desinfectie (optioneel) Thermische desinfectie Het hulpmiddel moet na desinfectie worden gesteriliseerd. Als het hulpmiddel niet wordt gesteriliseerd voordat het opnieuw wordt gebruikt, brengt dit de infectiecontrole in gevaar, wat een acuut gevaar voor de patiënt oplevert. Volg de onderstaande stappen om het hulpmiddel aan de hand van thermische desinfectie te desinfecteren.
Seite 99
• Gebruik de volgende cycli met zwaartekracht of voorvacuüm voor routinematige ontsmetting met stoomsterilisatie. Zwaartekracht Verpakking Dubbel Temperatuur 132 °C 134 °C Sterilisatieduur 15 minuten 10 minuten Droogtijd 12 minuten Voorvacuüm Verpakking Dubbel Temperatuur 132 °C 134 °C Sterilisatieduur 4 minuten 3 minuten Droogtijd 25 minuten...
Seite 100
STERRAD® 1. Reinig het koppelstuk en maak het gereed zoals in deze gebruikershandleiding wordt aanbevolen. 2. Volg bij gebruik van een sterilisatietray (optioneel) eventuele aanvullende instructies die met de tray zijn meegeleverd. Gebruik uitsluitend trays die geschikt zijn voor Sterrad. Niet alle sterilisatietrays zijn compatibel met STERRAD®- systemen.
Bewaar het koppelstuk in een droge, schone en stofvrije omgeving bij kamertemperatuur. Verwachte gebruiksduur Het Precision AC-koppelstuk heeft een verwachte gebruiksduur van 2 jaar. In het geval een wasapparaat herhaaldelijk wordt gebruikt, is de verwachte gebruiksduur 1 jaar. Opmerking: Als het koppelstuk is gereinigd aan de hand van de automatische reinigingsmethode, wordt stoomsterilisatie aanbevolen.
Seite 102
Symbolen Symbolen op het Precision AC-koppelstuk, op de verpakking en in deze handleiding hebben specifieke betekenissen die correct gebruik en opslag van dit hulpmiddel verduidelijken. In de volgende lijst worden de symbolen voor dit product uitgelegd: Krachtens de federale wetgeving van de Verenigde...
Dansk Precision AC 20 mm-kobling, C-mount Produktbeskrivelse og tilsigtet anvendelse Stryker Precision AC koblingsanordningen benyttes til at fastgøre endoskoper til Strykers kirurgiske kamerahoveder, som ikke har en integreret koblingsanordning. Koblingsanordningen gør det nemt at udskifte skoper af forskellig størrelse under en kirurgisk procedure, og giver brugeren mulighed for at fokusere på...
Seite 104
Følg anvisningerne for rengøring og sterilisering indeholdt i denne brugsanvisning. 8. Ingen ændringer af denne anordning er autoriseret af Stryker. Betjening af endoelementklemmen Opsætning, demontering og rengøring af koblingsanordningen udføres ved at endoelementklemmen (eller “endoklemmen”) trykkes ned og/eller løsnes.
Seite 105
Disse anvisninger for genklargøring leveres i henhold til ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 og AAMI ST81. Anvisningerne er blevet valideret af Stryker som egnede til at klargøre en medicinsk anordning til genbrug. For at opnå det ønskede resultat skal brugeren sikre, at følgende anvisninger udføres i deres helhed...
Advarsler • Rengør og steriliser anordningen inden første brug og efter hver efterfølgende brug. • Gør kun brug af de steriliseringscyklusser, der er omtalt i dette dokument. Brug af uspecificerede steriliseringscyklusser kan beskadige anordningen eller medføre ufuldstændig sterilisering. • Adskil kamerahovedet, koblingsanordningen og endoskopet før rengøring, desinfektion og sterilisering.
Seite 107
Materialer og udstyr Alle nødvendige materialer og udstyr til genklargøring af koblingsanordningen skal leveres af brugeren, medmindre andet er angivet. Emne Beskrivelse Alle faser Handsker, Anvend beskyttelsesudstyr i henhold beskyttelsesbriller osv. til hospitalets/klinikkens krav og proceduren. Rengøring Bakke Til sikker transport af anordningen på hospitalet/klinikken.
Seite 108
Sterilisering Steriliseringssystem • Damp (Autoklave) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus eller V-PRO 1 • Sterrad® 100S, 200, NX®, eller 100NX® Sterilisering s- Til opretholdelse af steril barriere indpakning 5, 6 Steriliseringsbakke Valgfrit. Skal være kompatibel med steriliseringsmetoden. Rengøring blev valideret ved brug af Enzol® enzymholdigt rengøringsmiddel ved 1 oz/gal. Rengøring blev valideret ved brug af en M16-børste.
Seite 109
2. Børstning • Børst anordningens ydre dele grundigt med en blød børste i 1 minut, og fokuser på eventuelle sprækker og sammenpassede flader. • Injicer 50 ml af det klargjorte rengøringsmiddel mindst 5 gange i de eventuelle sammenpassede flader og sprækker. • Skub ned på endeelementklemmen samtidig med, at der børstes mellem alle huller og sprækker.
Seite 110
6. Skylning • Tag anordningen op af det klargjorte rengøringsmiddel. Skyl anordningen med omvendt osmose/demineraliseret vand ved stuetemperatur i 1 minut eller indtil alle synlige rester af rengøringsmidlet er fjernet. • Skyl alle sammenpassede flader og sprækker mindst 5 gange. Fortsæt med at skylle i 30 sekunder efter, at alle synlige rester af rengøringsmidlet er fjernet.
Seite 111
4. Automatisk vask • Anbring anordningen i vaskeapparatet på en skrå overflade for at lette væsketømning. • Programmér vaskeapparatet efter nedenstående parametre: Forvask Recirkulationstid 2 minutter Vandtemperatur Koldt vand fra hanen Rengøringsmiddeltype Ikke relevant Enzymvask Recirkulationstid 2 minutter Vandtemperatur Varmt vand fra hanen Rengøringsmiddeltype Enzymholdigt rengøringsmiddel...
Seite 112
Desinfektion (valgfrit) Termisk desinfektion Anordningen skal steriliseres efter desinfektion. Manglende sterilisering af anordningen inden genbrug udgør en akut infektionsrisiko for patienten. Følg nedenstående trin ved desinfektion af anordningen vha. termisk desinfektion. 1. Anbring anordningen i vaskedesinfektionsapparatet. 2. Programmér vaskeapparatet efter nedenstående parametre: Termisk desinfektion Recirkulationstid 1 minut...
Seite 113
• Ved rutinemæssig genklargøring med dampsterilisering skal nedenstående normaltryks- eller prævakuumcyklusser anvendes. Normaltryk Indpakning Dobbelt Temperatur 132 °C 134 °C Steriliseringstid 15 minutter 10 minutter Tørretid 12 minutter Prævakuum Indpakning Dobbelt Temperatur 132 °C 134 °C Steriliseringstid 4 minutter 3 minutter Tørretid 25 minutter 30 minutter...
Seite 114
STERRAD® 1. Rengør og klargør koblingsanordningen i overensstemmelse med anbefalingerne i denne brugervejledning. 2. Hvis der anvendes en steriliseringsbakke (valgfrit), skal alle supplerende anvisninger, der følger med bakken, følges. Der må udelukkende anvendes bakker, som er kompatible med Sterrad. Ikke alle steriliseringsbakker er kompatible med STERRAD®...
Opbevar koblingsanordningen i et tørt, rent og støvfrit miljø ved stuetemperatur. Forventet holdbarhed Precision AC koblingsanordningen har en forventet holdbarhed på 2 år, medmindre der har været gentagen brug af det automatiske vaskeapparat, hvilket reducerer den forventede holdbarhed til 1 år. Bemærk: Hvis koblingsanordningen skal rengøres med den automatiske rengøringsmetode, anbefales dampsterilisering.
Seite 116
Symboler Symboler, som findes på Precision AC koblingsanordningen, på dens emballage og i denne vejledning, har specifikke betydninger, som tydeliggør den korrekte brug og opbevaring af anordningen. Følgende liste definerer de symboler, der forbindes med dette produkt: Ifølge amerikansk lov (USA) må denne anordning kun bruges af en læge eller efter dennes anvisning...
Suomi Precision AC -liitinosa, 20 mm, C-kytkentäinen Tuotteen kuvaus ja käyttötarkoitus Strykerin Precision AC -liitinosaa käytetään endoskooppien liittämiseen Strykerin kirurgisiin kamerapäihin, joissa ei ole integroitua liitinosaa. Liitinosa helpottaa erikokoisten skooppien vaihtoa kirurgisten toimenpiteiden aikana ja antavat käyttäjälle mahdollisuuden tarkentaa skoopin kuvaa.
Seite 118
7. Tämä liitinosa toimitetaan steriloimattomana. Puhdista ja steriloi liitinosa ennen ensimmäistä käyttökertaa ja jokaisen seuraavan käyttökerran jälkeen. Noudata tämän käyttöoppaan puhdistus- ja sterilointiohjeita. 8. Stryker ei salli tämän laitteen muuttamista. Endorungon puristimen käyttäminen Liitinosan kokoaminen, purkaminen ja puhdistaminen edellyttävät endorungon puristimen (”endopuristin”) painamista ja/tai vapauttamista.
Seite 119
Uudelleenkäsittely Nämä uudelleenkäsittelyohjeet ovat ISO 17664-, ISO 17665-, AAMI TIR12-, AAMI ST79- ja AAMI ST81 -standardien mukaiset. Stryker on validoinut käsittelyohjeiden soveltuvan laitteiden valmisteluun uudelleenkäyttöä varten. Halutun tuloksen saavuttamiseksi käsittelijän on varmistettava, että seuraavat ohjeet toteutetaan kokonaisuudessaan ja käsittelylaitoksen käytäntöjen mukaisesti.
Seite 120
Varoitukset • Tämä laite on puhdistettava ja steriloitava ennen ensimmäistä käyttökertaa ja jokaisen seuraavan käyttökerran jälkeen. • Käytä ainoastaan tässä asiakirjassa mainittuja sterilointijaksoja. Muut sterilointijaksot voivat vaurioittaa laitetta tai johtaa epätäydelliseen sterilointiin. • Irrota kamerapää, liitinosa ja skooppi toisistaan ennen puhdistusta, desinfiointia ja sterilointia.
Seite 121
Materiaalit ja laitteet Käyttäjän on hankittava kaikki liitinosan uudelleenkäsittelyyn tarvittavat materiaalit ja laitteet, ellei toisin mainita. Nimike Kuvaus Kaikki vaiheet Käsineet, Käytä hoitolaitoksen ja toimenpiteen silmäsuojat jne. vaatimusten mukaisia suojavarusteita. Puhdistus Taso Käytetään laitteen turvalliseen kuljetuk seen hoitolaitoksen sisällä. Tasoa ei saa käyttää laitteen uudelleen- käsittelyyn, ellei tasoa steriloida ensin.
Seite 122
Sterilointi Sterilointijärjestelmä • Höyry (Autoclave) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus tai V-PRO 1 • Sterrad® 100S, 200, NX® tai 100NX® Sterilointikääre Käytetään steriilin sulun ylläpitämiseen 5, 6 Sterilointitaso Valinnainen. Oltava yhteensopiva sterilointimenetelmän kanssa. Puhdistus on validoitu käyttämällä entsymaattista Enzol®-pesuainetta 1 oz/gal. Puhdistus on validoitu käyttämällä...
Seite 123
2. Harjaus • Harjaa laitteen ulkopinta perusteellisesti pehmeällä harjalla 1 minuutin ajan. Keskity koloihin ja vastakkaisiin pintoihin. • Ruiskuta 50 ml pesuaineliuosta vähintään 5 kertaa vastakkaisille pinnoille ja koloihin. • Työnnä endorungon puristin alas ja harjaa kaikki raot ja kolot. Jatka rakojen ja kolojen harjaamista ja vapauta puristin alkuperäiseen asentoonsa.
Seite 124
6. Huuhtelu • Poista laite pesuaineliuoksesta. Huuhtele laite käänteisosmoosimenetelmällä puhdistetulla / deionisoidulla huoneenlämpöisellä vedellä 1 minuutin ajan tai kunnes kaikki näkyvät pesuainejäämät ovat huuhtoutuneet pois. • Huuhtele vastakkaiset pinnat ja kolot vähintään 5 kertaa. Jatka huuhtelua 30 sekuntia sen jälkeen, kun kaikki näkyvät pesuainejäämät on poistettu.
Seite 125
4. Automaattinen pesu • Laita laite pesukoneeseen kallelleen, jotta vesi valuu pois laitteesta. • Ohjelmoi pesukone käyttämällä seuraavia parametreja: Esipesu Kierrätysaika 2 minuuttia Veden lämpötila Kylmä vesijohtovesi Pesuaineen tyyppi Entsyymipesu Kierrätysaika 2 minuuttia Veden lämpötila Kuuma vesijohtovesi Pesuaineen tyyppi Entsyymipesuaine Pesu 1 Kierrätysaika 2 minuuttia...
Seite 126
Desinfiointi (valinnainen) Lämpödesinfiointi Laite on steriloitava desinfioinnin jälkeen. Jos laitetta ei steriloida ennen uudelleenkäyttöä, seurauksena on akuutti infektionhallintariski potilaalle. Desinfioi laite lämpödesinfioinnin avulla seuraavien ohjeiden mukaisesti. 1. Aseta laite pesu-/desinfiointilaitteeseen. 2. Ohjelmoi pesukone käyttämällä seuraavia parametreja: Lämpödesinfiointi Kierrätysaika 1 minuutti Veden lämpötila 90 °C Sterilointi...
Seite 127
• Jos höyrysterilointia käytetään rutiininomaisesti uudelleenkäsittelyyn, käytä seuraavia painovoima- tai esityhjiöjaksoja. Painovoima Käärintä Kaksinkertainen Lämpötila 132 °C 134 °C Sterilointiaika 15 minuuttia 10 minuuttia Kuivumisaika 12 minuuttia Esityhjiö Käärintä Kaksinkertainen Lämpötila 132 °C 134 °C Sterilointiaika 4 minuuttia 3 minuuttia Kuivumisaika 25 minuuttia 30 minuuttia •...
Seite 128
STERRAD® 1. Puhdista ja valmistele liitinosa tämän käyttöoppaan ohjeiden mukaisesti. 2. Jos käytät sterilointitasoa (lisävaruste), noudata tason mukana mahdollisesti toimitettuja lisäohjeita. Älä käytä muita kuin Sterrad-järjestelmien kanssa käytettäviksi soveltuvia tasoja. Kaikki sterilointitasot eivät ole yhteensopivia STERRAD®- järjestelmien kanssa. Jos käytettävä taso ei ole yhteensopiva järjestelmän kanssa, laitteen sterilointi voi jäädä...
Säilytys Säilytä liitinosaa kuivassa, puhtaassa ja pölyttömässä paikassa huoneenlämmössä. Odotettu käyttöikä Precision AC -liitinosan odotettu käyttöikä on 2 vuotta. Jos automaattista pesulaitetta käytetään toistuvasti, odotettu käyttöikä on 1 vuosi. Huomautus: Jos liitinosa puhdistetaan automaattisella puhdistusmenetelmällä, suositellaan höyrysterilointia. Toistuva automaattinen puhdistus ja sterilointi Sterrad- tai V-Pro-järjestelmällä...
Seite 130
Symbolit Precision AC -liitinosassa, sen pakkauksessa ja tässä käyttöoppaassa esiintyvillä symboleilla on kullakin tietty merkitys, joka selventää liitinosan oikeaa käyttö- ja säilytystapaa. Seuraavassa luettelossa määritetään tähän tuotteeseen liittyvät symbolit: Yhdysvaltain liittovaltion lain mukaan tätä laitetta saa käyttää ainoastaan lääkäri tai lääkärin määräyksestä.
3. Endoskopstammeklemme 4. Endoskopstamme (enden av endoskopet) – merket med ”AUTOCLAVE”, som betyr at produktet tåler dampsterilisering Indikasjoner Koblingen er beregnet på bruk i kirurgiske inngrep hvor et Stryker endoskopikamera og endoskop brukes. Kontraindikasjoner Det finnes ingen kjente kontraindikasjoner. Advarsler og forholdsregler 1.
Seite 132
Følg instruksene for rengjøring og sterilisering som står i denne brukerhåndboken. 8. Stryker godkjenner ingen endringer av dette instrumentet. Bruke endoskopstammeklemmen Ved montering, demontering og rengjøring av koblingen må du trykke inn og/eller løsne endoskopstammeklemmen (”endoklemmen”).
Seite 133
Disse anvisningene for reprosessering gis i samsvar med ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 og AAMI ST81. Bruksanvisningen er godkjent av Stryker som egnet til å klargjøre medisinsk utstyr for gjenbruk. For å oppnå ønsket resultat skal den som har ansvar for prosesseringen, sikre at følgende anvisninger følges i sin helhet og med hensyn til forholdene på...
Seite 134
Advarsler • Denne enheten må rengjøres og steriliseres før første gangs bruk og etter hver påfølgende bruk. • Bruk kun steriliseringssykluser som beskrevet i dette dokumentet. Bruk av uspesifiserte steriliseringssykluser kan skade instrumentet eller føre til ufullstendig sterilisering. • Løsne kamerahodet og skopet fra koblingen før rengjøring, desinfisering og sterilisering.
Seite 135
Materialer og utstyr Brukeren må selv fremskaffe alle materialer og alt utstyr som trengs til reprosessering av koblingen, med mindre annet er oppgitt. Objekt Beskrivelse Alle faser Vernehansker, Bruk verneutstyr som er påkrevd av den vernebriller osv. medisinske institusjonen og prosedyren. Rengjøring Brett For at instrumentet skal transporteres...
Seite 136
Sterilisering Steriliseringssystem • Damp (Autoclave) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus eller V-PRO 1 • Sterrad® 100S, 200, NX® eller 100NX® Sterilisering- For å opprettholde en steril barriere sinnpakning 5, 6 Steriliseringsbrett Valgfritt. Må være kompatibelt med steriliseringsmetoden. Rengjøringen er godkjent ved bruk av Enzol® enzymatisk rengjøringsmiddel 1 oz/gal. Rengjøringen er godkjent ved bruk av M16-børste.
Seite 137
2. Børsting • Børst hele utsiden av instrumentet grundig med en myk børste i 1 minutt. Vær ekstra nøye ved alle hulrom og sammenføyde overflater. • Sprøyt 50 ml av rengjøringsmiddelet inn i alle sammenføyde overflater og hulrom minst 5 ganger. •...
Seite 138
6. Skylling • Fjern instrumentet fra rengjøringsmiddelet. Skyll instrumentet med reverse osmose / avionisert vann i romtemperatur i 1 minutt eller til alle synlige rengjøringsmiddelrester er fjernet. • Skyll sammenføyde overflater og alle sprekker minst 5 ganger. Fortsett å skylle i 30 sekunder etter at alle synlige rester av rengjøringsmiddelet er fjernet.
Seite 139
4. Automatisert vasking • Plasser enheten på skrå i vaskemaskinen slik at vann kan renne av. • Vaskemaskinen programmeres med følgende parametere: Forvask Resirkuleringstid 2 minutter Vanntemperatur Kaldt vann fra springen Type rengjøringsmiddel Enzymvask Resirkuleringstid 2 minutter Vanntemperatur Varmt vann fra springen Type rengjøringsmiddel Enzymatisk rengjøringsmiddel Vask 1...
Seite 140
Desinfisering (valgfritt) Temperaturdesinfisering Enheten må steriliseres etter desinfisering. Hvis enheten ikke steriliseres før gjenbruk, vil det være en akutt infeksjonskontrollrisiko for pasienten. Følg trinnene nedenfor når du skal desinfisere instrumentet ved hjelp av temperaturdesinfisering. 1. Plasser instrumentet i vaske-/desinfiseringsmaskinen. 2. Vaskemaskinen programmeres med følgende parametere: Temperaturdesinfisering Resirkuleringstid 1 minutt...
Seite 141
• Bruk følgende gravitasjons- eller forhåndsvakuumsykluser ved rutinemessig reprosessering med dampsterilisering. Gravitasjon Pakking Dobbel Temperatur 132 °C 134 °C Steriliseringstid 15 minutter 10 minutter Tørketid 12 minutter Forhåndsvakuum Pakking Dobbel Temperatur 132 °C 134 °C Steriliseringstid 4 minutter 3 minutter Tørketid 25 minutter 30 minutter •...
Seite 142
STERRAD® 1. Rengjør og klargjør koblingen slik det anbefales i denne brukerhåndboken. 2. Ved bruk av et steriliseringsbrett (valgfritt) skal alle tilleggsanvisninger som medfølger brettet, følges. Bruk kun brett som er godkjent for sterilisering med Sterrad. Ikke alle steriliseringsbrett er kompatible med STERRAD®- systemene.
Vedlikehold Vedlikehold, inspeksjon og testing • Kontroller enheten regelmessig. Hvis det blir oppdaget eller er mistanke om et problem, må instrumentet returneres umiddelbart for vurdering og/eller reparasjon. • Kontroller at alle komponentene er rene. Hvis det forekommer væske eller rester, skal rengjørings- og desinfiseringsprosedyrene ovenfor gjentas.
Seite 144
Les bruksanvisningen Produksjonsdato Registrert produsent Enheten leveres usteril og må steriliseres før bruk Produktkatalognummer Serienummer Denne enheten oppfyller kravene for sikkerhet og effektivitet som beskrevet i MDD 93/42/EEC Europeisk representant for Stryker Produktet er laget i Singapore Temperaturbegrensning Relativ luftfuktighet, begrensning NO-140...
4. Endokropp (skopände) – märkt ”AUTOCLAVE” på endokroppens yta för att indikera kompatibilitet med ångsterilisering. Indikationer Kopplaren är indikerad för användning vid minimalt invasiva ingrepp där en endoskopisk kamera och ett endoskop från Stryker används. Kontraindikationer Det finns inga kända kontraindikationer. Varningar och försiktighetsbeaktanden 1.
Seite 146
Användning av endokroppsklämman För att kunna utföra inställning, demontering och rengöring av kopplaren måste endokroppsklämman (eller ”endoklämman”) tryckas ned och/eller frigöras. • För att trycka ned endoklämman, trycker du ned såsom visas med nedpilen. • För att frigöra endokroppsklämman, sluta trycka på klämman och låt fjädern trycka upp klämman till dess ursprungliga läge, såsom visas med uppilen.
Seite 147
Rengöring och omsterilisering Dessa anvisningar för rengöring och omsterilisering tillhandahålls i enlighet med ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 och AAMI ST81. Instruktionerna är validerade av Stryker såsom tillräckliga för att preparera enheten för återanvändning. För att uppnå det önskade resultatet ska utföraren säkerställa att följande anvisningar utförs såsom de är skrivna i sin helhet och såsom är...
Seite 148
Varningar • Denna enhet måste rengöras och steriliseras före första användningstillfället och sedan efter varje användning. • Använd endast de steriliseringscykler som beskrivs i detta dokument. Andra, ej rekommenderade steriliseringscykler kan skada enheten eller resultera i ofullständig sterilisering. • Separera kamerahuvud, kopplare och skop från varandra före rengöring, desinfektion eller sterilisering.
Seite 149
Material och utrustning Allt material och all utrustning som krävs för att rengöra och omsterilisera kopplaren ska tillhandahållas av användaren om inte annat anges. Artikel Beskrivning Alla steg Handskar, Bär den skyddsutrustning som krävs skyddsglasögon osv. av den medicinska institutionen och proceduren Rengöring Bricka...
Seite 150
Sterilisering Steriliseringssystem • Ånga (autoklav) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus eller V-PRO 1 • Sterrad® 100S, 200, NX® eller 100NX® Steriliseringsomslag För att bibehålla steril barriär 5, 6 Steriliseringsbricka Tillval. Måste var kompatibel med steriliseringsmetod. Rengöringen validerades med Enzol® enzymatiskt rengöringsmedel vid 1 oz/gal. Rengöringen validerades med en M16-borste.
Seite 151
2. Borsta • Borsta noggrant enhetens utsida med en mjuk borste i 1 minut, särskilt springor och kontaktytor. • Spruta in minst 50 ml av det beredda rengöringsmedlet i kontaktytor och springor minst 5 gånger. • Tryck ned endokroppsklämman och borsta i alla mellanrum och springor. Fortsätt borsta i alla mellanrum och springor samtidigt som du släpper upp klämman i ursprungligt läge.
Seite 152
6. Skölj • Ta bort enheten från det beredda rengöringsmedlet. Skölj enheten med vatten som renats med omvänd osmos/ avjoniserats vid omgivningstemperatur i 1 minut eller tills alla synliga rester av rengöringsmedlet sköljts bort. • Spola alla kontaktytor och springor minst 5 gånger. Fortsätt att skölja i 30 sekunder när alla synliga rester av rengöringsmedlet väl har avlägsnats.
Seite 153
4. Automatisk diskning • Placera enheten lutande i diskmaskinen så att vattnet lättare kan rinna ut. • Programmera diskmaskinen med följande parametrar: Fördisk Cirkulationstid 2 minuter Vattentemperatur Kallt kranvatten Typ av rengöringsmedel Ej tillämpligt Enzymdisk Cirkulationstid 2 minuter Vattentemperatur Varmt kranvatten Typ av rengöringsmedel Enzymatiskt rengöringsmedel Tvätt 1...
Seite 154
Desinfektion (valfritt) Värmedesinfektion Enheten måste steriliseras efter desinficering. Om inte enheten steriliseras före återanvändning kan den utgöra en akut risk för spridning av infektioner för patienten. Följ nedanstående steg för att desinficera enheten med värmedesinfektion, 1. Placera enheten i desinfektorn. 2.
Seite 155
Förvakuum Inslagning Dubbla Temperatur 132 °C 134 °C Steriliseringstid 4 minuter 3 minuter Torktid 25 minuter 30 minuter • Omedelbar ångsterilisering (IUSS eller snabbsterilisering) är endast avsedd för nödsituationer. I händelse av att en omedelbar ångsterilisering krävs, ska följande anvisningar användas.
Seite 156
STERRAD® 1. Rengör och förbered kopplaren enligt rekommendationerna i denna bruksanvisning. 2. Om en steriliseringsbricka används (tillval), följs de ytterligare instruktioner som medföljer brickan. Använd endast brickor som är kompatibla med Sterrad. Det är inte alla steriliseringsbrickor som är kompatibla med STERRAD®-system. Användning av en bricka som inte är kompatibel kan resultera i ofullständig sterilisering av utrustningen.
Förvaring Förvara kopplaren på en torr, ren och dammfri plats i rumstemperatur. Förväntad livslängd Precision AC-kopplaren har en förväntad livslängd på 2 år, om inte upprepad användning av automatisk diskmaskin förekommer, då är den förväntade livslängden 1 år. Obs! Om kopplaren rengörs med den automatiska rengöringsmetoden rekommenderas ångsterilisering.
Seite 158
Symboler Symboler som finns på Precision AC-kopplaren, dess förpackning och i den här manualen har specifika betydelser som klargör korrekt användning och förvaring av enheten. I följande lista ges definitioner av de symboler som används på denna produkt: Enligt federal lag (USA) får denna enhet endast användas av eller på...
Polski Łącznik Precision AC ze złączem C-Mount, 20 mm Opis i przeznaczenie produktu Łącznik Precision AC firmy Stryker służy do podłączania endoskopów do głowic kamery chirurgicznej firmy Stryker bez zintegrowanego łącznika. Łącznik ułatwia prostą wymianę endoskopów o różnych rozmiarach w trakcie zabiegu chirurgicznego i pozwala użytkownikom skupić...
Seite 160
łącznik należy dokładnie wyczyścić i poddać sterylizacji. Czyszczenie i sterylizację należy przeprowadzić zgodnie z instrukcjami zawartymi w tym podręczniku użytkownika. 8. Firma Stryker nie zezwala na jakiekolwiek modyfikacje tego wyrobu. Obsługa zacisku obudowy endoskopu Konfiguracja, rozmontowanie oraz czyszczenie łącznika wymaga ustawienia zacisku obudowy endoskopu (zwanego również...
Seite 161
Rekondycjonowanie Podane instrukcje rekondycjonowania są zgodne z normami ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 oraz AAMI ST81. Firma Stryker zaaprobowała instrukcje jako odpowiednie do przygotowania wyrobu do ponownego użycia. W celu uzyskania oczekiwanego rezultatu osoba sprawująca nadzór nad realizacją...
Ostrzeżenia • Ten wyrób należy czyścić i sterylizować przed pierwszym użyciem i po każdym następnym użyciu. • Należy stosować wyłącznie cykle sterylizacji opisane w niniejszym dokumencie. Stosowanie innych cyklów sterylizacji może spowodować uszkodzenie wyrobu lub niepełną sterylizację. • Przed czyszczeniem, dezynfekcją i sterylizacją należy rozłączyć głowicę...
Seite 163
Materiały i sprzęt O ile nie określono inaczej, użytkownik dostarcza wszystkie materiały oraz urządzenia wymagane do rekondycjonowania łącznika. Element Opis Wszystkie fazy Rękawiczki, okulary Nosić sprzęt ochronny, którego wymaga ochronne itp. placówka medyczna i procedura. Czyszczenie Taca Służy do bezpiecznego transportu wyrobu na terenie placówki medycznej.
Seite 164
Sterylizacja Sterylizator • Para („Autoclave”) • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus lub V-PRO 1 • Sterrad® 100S, 200, NX® lub 100NX® Opakowanie do Stanowi barierę sterylną sterylizacji 5, 6 Kaseta do sterylizacji Opcjonalna. Musi być zgodna z metodą sterylizacji. Skuteczność czyszczenia sprawdzono, stosując detergent enzymatyczny Enzol® w stężeniu 1 oz/gal. Skuteczność...
Seite 165
2. Czyszczenie szczotką • Dokładnie czyścić zewnętrzne powierzchnie wyrobu przez 1 minutę za pomocą szczotki z miękkim włosiem, zwracając szczególną uwagę na szczeliny oraz łączenia powierzchni. • Wstrzyknąć przygotowany detergent do każdej szczeliny i spryskać nim wszystkie łączenia powierzchni, używając w tym celu 50 ml przygotowanego detergentu.
Seite 166
5. Czyszczenie szczotką • Dokładnie czyścić zewnętrzne powierzchnie wyrobu przez 1 minutę za pomocą szczotki z miękkim włosiem, zwracając szczególną uwagę na szczeliny oraz łączenia powierzchni. • Wstrzyknąć przygotowany detergent do każdej szczeliny i spryskać nim wszystkie łączenia powierzchni, używając w tym celu 50 ml przygotowanego detergentu.
Seite 167
2. Czyszczenie szczotką • Dokładnie czyścić zewnętrzne powierzchnie wyrobu przez 1 minutę za pomocą szczotki z miękkim włosiem, zwracając szczególną uwagę na szczeliny oraz łączenia powierzchni. • Wstrzyknąć przygotowany detergent do każdej szczeliny i spryskać nim wszystkie łączenia powierzchni, używając w tym celu 50 ml przygotowanego detergentu.
Seite 168
Faza suszenia Czas recyrkulacji 7 minut Temperatura wody 115°C Typ detergentu Nie dotyczy • Można zastosować filtrowane, sprężone powietrze (pod ciśnieniem (≤ 275 kPa (≤40 psi))) w celu ułatwienia suszenia. • Sprawdzić wzrokowo stopień czystości wyrobu, zwracając szczególną uwagę na miejsca trudno dostępne. Jeżeli pozostają...
Seite 169
Para wodna Sterylizacja parowa służy wyłącznie do sterylizacji łączników z oznaczeniem „AUTOCLAVE”. Sterylizacja parowa łączników bez takiego oznaczenia spowoduje utratę ich sterylności i uszkodzenie produktu. Informacje na temat lokalizacji oznaczenia „AUTOCLAVE” na łączniku Precision AC zawiera część „ Opis i przeznaczenie produktu”. 1.
Seite 170
Szybka sterylizacja z próżnią wstępną Opakowanie Brak Temperatura 132°C 134°C Czas sterylizacji 4 minuty 3 minuty Czas suszenia Brak Steris/Amsco V-PRO 1. Wyczyścić i przygotować łącznik zgodnie z opisem w niniejszym podręczniku użytkownika. 2. Jeśli używana jest kaseta do sterylizacji (opcja), stosować się do dodatkowych instrukcji dołączonych do kasety.
Łącznik należy przechowywać w suchym, czystym i wolnym od pyłu środowisku, w temperaturze pokojowej. Przewidywany czas użytkowania Przewidywany czas użytkowania łącznika Precision AC wynosi 2 lata. W przypadku wielokrotnego stosowania automatycznego urządzenia myjącego przewidywany czas użytkowania wyrobu wynosi 1 rok. Uwaga: W przypadku czyszczenia łącznika metodą automatyczną...
Seite 172
Symbole Symbole znajdujące się na łączniku Precision AC, na jego opakowaniu, a także w niniejszym podręczniku mają specjalne znaczenie i objaśniają sposób korzystania z wyrobu oraz jego przechowywania. Poniższa lista określa symbole powiązane z tym produktem: Federalne przepisy USA zezwalają na użycie tego wyrobu wyłącznie przez lekarza lub na jego zlecenie...
Ελληνικά Συζεύκτης Precision AC 20 mm, στερέωση C Περιγραφή προϊόντος και χρήση για την οποία προορίζεται Ο συζεύκτης Precision AC της Stryker χρησιμοποιείται για την προσάρτηση ενδοσκοπίων σε κεφαλές χειρουργικών καμερών της Stryker που δεν διαθέτουν ενσωματωμένο συζεύκτη. Ο συζεύκτης διευκολύνει την εναλλαγή ενδοσκοπίων διαφορετικών μεγεθών κατά...
Seite 174
αποστειρώνετε τον συζεύκτη πριν από την πρώτη χρήση και μετά από κάθε επόμενη χρήση. Τηρείτε τις οδηγίες καθαρισμού και αποστείρωσης που παρέχονται στον παρόντα οδηγό χρήσης. 8. Η Stryker δεν επιτρέπει καμία τροποποίηση αυτής της συσκευής. Λειτουργία του σφιγκτήρα ενδοσώματος Για να εκτελεστεί ρύθμιση, αποσυναρμολόγηση και καθαρισμός του...
Seite 175
Αυτές οι οδηγίες επανεπεξεργασίας παρέχονται σύμφωνα με τα πρότυπα ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 και AAMI ST81. Οι οδηγίες έχουν επικυρωθεί από τη Stryker ως ικανές για την προετοιμασία της συσκευής για επαναχρησιμοποίηση. Για να επιτευχθεί το επιθυμητό αποτέλεσμα, ο χρήστης θα πρέπει να...
Προειδοποιήσεις • Αυτή η συσκευή πρέπει να καθαρίζεται και να αποστειρώνεται πριν από την πρώτη χρήση και μετά από κάθε επόμενη χρήση. • Χρησιμοποιείτε μόνο τους κύκλους αποστείρωσης που περιγράφονται στο παρόν έγγραφο. Η χρήση μη καθορισμένων κύκλων αποστείρωσης μπορεί να προκαλέσει ζημιά στη συσκευή ή...
Seite 177
Υλικά και εξοπλισμός Όλα τα υλικά και οι εξοπλισμός που απαιτούνται για την επανεπεξεργασία του συζεύκτη θα πρέπει να παρέχονται από τον χρήστη, εκτός αν αναφέρεται κάτι διαφορετικό. Στοιχείο Περιγραφή Όλες οι φάσεις Γάντια, προστατευτικά Φοράτε προστατευτικό εξοπλισμό, όπως γυαλιά, κ.λπ. απαιτείται...
Seite 178
Αποστείρωση Σύστημα • Ατμός (Autoclave) αποστείρωσης • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus ή V-PRO 1 • Sterrad® 100S, 200, NX® ή 100NX® Περιτύλιγμα Για τη διατήρηση του στείρου φραγμού αποστείρωσης 5, 6 Δίσκος αποστείρωσης Προαιρετικός. Πρέπει να είναι συμβατός με τη μέθοδο αποστείρωσης. Ο...
Seite 179
2. Βούρτσισμα • Βουρτσίστε σχολαστικά την εξωτερική επιφάνεια της συσκευής χρησιμοποιώντας μια βούρτσα με μαλακές τρίχες για 1 λεπτό, επικεντρώνοντας το βούρτσισμα σε τυχόν σχισμές και αλληλοεφαρμοζόμενες επιφάνειες. • Εγχύστε 50 ml του παρασκευασμένου απορρυπαντικού σε τυχόν αλληλοεφαρμοζόμενες επιφάνειες και σχισμές τουλάχιστον...
Seite 180
5. Βούρτσισμα • Βουρτσίστε σχολαστικά την εξωτερική επιφάνεια της συσκευής χρησιμοποιώντας μια βούρτσα με μαλακές τρίχες για 1 λεπτό, επικεντρώνοντας το βούρτσισμα σε τυχόν σχισμές και αλληλοεφαρμοζόμενες επιφάνειες. • Εγχύστε 50 ml του παρασκευασμένου απορρυπαντικού σε τυχόν αλληλοεφαρμοζόμενες επιφάνειες και σχισμές τουλάχιστον...
Seite 181
2. Βούρτσισμα • Βουρτσίστε σχολαστικά την εξωτερική επιφάνεια της συσκευής χρησιμοποιώντας μια βούρτσα με μαλακές τρίχες για 1 λεπτό, επικεντρώνοντας το βούρτσισμα σε τυχόν σχισμές και αλληλοεφαρμοζόμενες επιφάνειες. • Εγχύστε 50 ml του παρασκευασμένου απορρυπαντικού σε τυχόν αλληλοεφαρμοζόμενες επιφάνειες και σχισμές τουλάχιστον...
Seite 182
Φάση στεγνώματος Χρόνος 7 λεπτά επανακυκλοφορίας Θερμοκρασία νερού 115° C Τύπος απορρυπαντικού Δ/Ε • Για τη διευκόλυνση του στεγνώματος, μπορεί να χρησιμοποιηθεί φιλτραρισμένος πεπιεσμένος αέρας (≤275 kPa [≤40 psi]). • Επιθεωρήστε οπτικά τη συσκευή ως προς την καθαριότητα, δίνοντας ιδιαίτερη προσοχή στα δυσπρόσιτα σημεία. Εάν παραμένουν...
Seite 183
Αποστείρωση Αφού εφαρμόσετε τις οδηγίες καθαρισμού που καθορίζονται παραπάνω, εκτελέστε έναν από τους παρακάτω κύκλους αποστείρωσης: Ατμός Η αποστείρωση με ατμό προορίζεται μόνο για συζεύκτες που φέρουν την επισήμανση AUTOCLAVE. Η αποστείρωση με ατμό συζευκτών που δεν φέρουν αυτή την επισήμανση θα οδηγήσει σε μη στείρο προϊόν και ζημιά...
Seite 184
Η αποστείρωση σε ατμό για άμεση χρήση θα πρέπει να χρησιμοποιείται μόνο σε προσεκτικά επιλεγμένες κλινικές καταστάσεις (π.χ. αν κάποιο εργαλείο που απαιτείται για ένα περιστατικό πέσει στο δάπεδο και δεν είναι διαθέσιμο κανένα εργαλείο αντικατάστασης). Η αποστείρωση IUSS δεν θα πρέπει να χρησιμοποιείται λόγω ανεπαρκούς αποθέματος.
Φυλάσσετε τον συζεύκτη σε ξηρό, καθαρό περιβάλλον χωρίς σκόνη, σε θερμοκρασία δωματίου. Αναμενόμενη ωφέλιμη διάρκεια ζωής Ο συζεύκτης Precision AC έχει αναμενόμενη ωφέλιμη διάρκεια ζωής 2 ετών, με εξαίρεση την επαναλαμβανόμενη χρήση μιας αυτοματοποιημένης συσκευής πλύσης που η αναμενόμενη ωφέλιμη διάρκεια ζωής είναι 1 έτος.
Seite 186
Σύμβολα Τα σύμβολα που εμφανίζονται στον συζεύκτη Precision AC, στη συσκευασία του και στο παρόν εγχειρίδιο έχουν συγκεκριμένο νόημα, το οποίο διευκρινίζει τη σωστή χρήση και φύλαξη της συσκευής. Στην παρακάτω λίστα ορίζονται τα σύμβολα που σχετίζονται με αυτό το προϊόν: Η...
Türkçe Precision AC 20 mm Kuplör, C-Montaj Ürün Tanımı ve Kullanım Amacı Stryker Precision AC Kuplör, entegre kuplöre sahip olmayan Stryker cerrahi kamera başlıklarına endoskopları takmak için kullanılır. Kuplör, cerrahi bir prosedür esnasında farklı boyuttaki endoskopların kolaylıkla çıkarılıp takılmasını sağlar ve kullanıcılara endoskop ile yakalanan görüntüyü...
Seite 188
8. Bu cihazda yapılan hiçbir değişikliğe Stryker tarafından onay verilmez. Endo Gövde Kelepçesini Çalıştırma Kuplörün kurulum, sökme ve temizliğini gerçekleştirmek için, endo gövde kelepçesine (veya “endo kelepçe”) basılmalı ve/veya serbest bırakılmalıdır. • Endo kelepçeye basmak için, aşağı ok ile gösterildiği gibi bastırın.
Seite 189
Tekrar İşleme Bu tekrar işleme talimatları, ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 ve AAMI ST81'e uygun şekilde verilmiştir. Talimatlar, Stryker tarafından yeniden kullanım için bir cihazı hazırlayabildiği konusunda doğrulanmıştır. İstenen sonucu elde etmek için, işleyen aşağıdaki talimatların tamamının yazılı olduğu şekilde ve işleyenin tesisindekine uygun olarak gerçekleştirilmesini sağlamalıdır.
Seite 190
Uyarılar • Bu cihaz ilk kullanımdan önce ve takip eden her kullanımdan sonra temizlenmeli ve sterilize edilmelidir. • Sadece bu belgede açıklanan sterilizasyon döngülerini kullanın. Belirtilmemiş sterilizasyon döngülerinin kullanılması cihaza zarar verebilir veya yetersiz sterilizasyona neden olabilir. • Temizlik, dezenfeksiyon ve sterilizasyondan önce kamera başlığını, kuplörü...
Seite 191
Malzemeler ve Ekipman Kuplörü tekrar işlemek için gereken tüm malzemeler ve ekipman, aksi belirtilmediği takdirde kullanıcı tarafından tedarik edilecektir. Öğe Açıklama Tüm fazlar Eldiven, gözlük vb. Tıbbi tesise ve uygulamaya uygun koruyucu ekipmanı takın/giyin. Temizleme Tepsi Tıbbi tesis içinde cihazın güvenli taşınması...
Seite 192
Tekrar İşleme Talimatları Kullanım Noktası • Kuplörü endoskop ve kamera başlığından sökün. Endoskopu sökmek için, kuplör üzerindeki endo gövde kelepçesine basın ve endoskopu kuplörden çıkarın. Kuplörü çıkarmak için, kuplörün arka adaptörünü tutun ve kuplörü saatin tersi yönünde çevirerek kamera başlığından sökün. •...
Seite 193
4. Suda bekletme • Enzimatik olmayan bir deterjan ile 35 °C'de musluk suyundan bir solüsyon hazırlayın. Deterjan konsantrasyonu ve diğer tavsiyeler için üreticinin talimatlarına bakın. • Cihazı tamamen suya batırın ve hazırlanan deterjandan kenetlenmiş yüzeylere ve girintilere en az 50 mL deterjan enjekte etmek için uygun boyutlu bir şırınga kullanın.
Seite 194
2. Fırçalama • Cihazın dışını girintilere ve kenetlenmiş yüzeylere odaklanarak yumuşak kıllı bir fırça ile 1 dakika boyunca iyice fırçalayın. • Kenetlenmiş yüzeylere ve girintilere en az 5 kez olmak üzere 50 mL hazırlanan deterjandan enjekte edin. • Endo gövde kelepçesini aşağı iterken, tüm boşlukları ve girintilerin arasını...
Seite 195
Durulama 1 Devridaim Süresi 2 Dakika Su Sıcaklığı Sıcak Musluk Suyu Deterjan Türü Kurutma Aşaması Devridaim Süresi 7 Dakika Su Sıcaklığı 115 °C Deterjan Türü • Filtrelenmiş basınçlı hava (≤275 kPa [≤40 psi]) kurutmaya yardımcı olarak kullanılabilir. • Ulaşması zor alanlara dikkat ederek cihazın temizliğini göz ile kontrol edin.
Seite 196
Sterilizasyon Yukarıda belirtilen temizlik talimatları gerçekleştirildikten sonra, aşağıdaki sterilizasyon döngülerinden birini gerçekleştirin: Buhar Buhar sterilizasyonu AUTOCLAVE olarak işaretlenmiş kuplörler içindir. Bu işareti taşımayan kuplörlerin buhar sterilizasyonu steril olmayan ürüne ve üründe hasara neden olacaktır. Precision AC Kuplörü üzerindeki AUTOCLAVE işaretinin konumu için “Ürün Tanımı ve Kullanım Amacı” bölümüne bakın.
Seite 197
Steris/Amsco V-PRO 1. Kuplörü bu kullanım kılavuzunda tavsiye edilen şekilde temizleyin ve hazırlayın. 2. Sterilizasyon tepsisi (isteğe bağlı) kullanılıyorsa, tepsi ile birlikte gelen ek talimatları takip edin. Sadece Steris/Amsco V-PRO ile sterilizasyon için onaylanmış tepsileri kullanın. 3. Sterilizasyondan önce kuplörü (veya tepsiyi) iki kat sarın. 4.
Kuplörü kuru, temiz ve tozsuz bir ortamda, oda sıcaklığında saklayın. Beklenen Kulanım Ömrü Otomatik yıkayıcının tekrarlanan kullanımı ile beklenen kullanım ömrünün 1 yıl olması dışında, Precision AC Kuplörün beklenen kullanım ömrü 2 yıldır. Not: Kuplör otomatik temizleme yöntemi ile temizlendiğinde, buhar sterilizasyonu önerilir.
Seite 199
Semboller Precision AC Kuplör üzerinde, ambalajında ve bu kılavuzda bulunan semboller cihazın uygun kullanımı ve depolanmasını açıklayan spesifik anlamlara sahiptir. Aşağıdaki listede bu ürünle bağlantılı semboller tanımlanmıştır: Federal yasaya göre (ABD) bu cihaz sadece bir hekim tarafından veya hekim talimatıyla kullanılabilir Dikkat (Kullanım talimatlarına başvurun)
Переходник камеры Precision AC, 20 мм, C-образное крепление Описание и назначение изделия Переходник Stryker Precision AC предназначен для присоединения эндоскопов к головкам хирургических камер Stryker, у которых не предусмотрен встроенный переходник. Переходник обеспечивает простую смену эндоскопов различного размера во время хирургической операции и позволяет пользователям получать с эндоскопа более точное изображение.
Seite 202
проводить очистку и стерилизацию переходника перед первым использованием и после каждого последующего использования. Следуйте инструкциям по очистке и стерилизации, приведенным в настоящем руководстве пользователя. 8. Компанией Stryker запрещено внесение модификаций в данное устройство. Функционирование зажима для крепления эндоскопа Для выполнения установки, разборки и очистки переходника зажим для крепления эндоскопа необходимо перевести...
Seite 203
1. Удерживая переходник за задний адаптер, плотно прикрутите переходник на головку камеры по часовой стрелке. 2. Нажмите на зажим для крепления эндоскопа и вставьте эндоскоп в кольцо для эндоскопа Перед каждым использованием проверяйте внешнюю поверхность эндоскопа на предмет неровных поверхностей, острых кромок или выступов. 3.
Повторная обработка Приведенные инструкции по повторной обработке соответствуют стандартам ISO 17664, ISO 17665, AAMI TIR12, AAMI ST79 и AAMI ST81. Эти инструкции утверждены компанией Stryker в качестве пригодных для подготовки устройства к повторному использованию. Для достижения желаемого результата лицо, проводящее обработку, должно с точностью выполнять следующие письменные инструкции, следуя...
Seite 205
Предостережения • Не используйте во время ручной очистки металлические или абразивные щетки или губки, поскольку это может привести к возникновению неустранимых царапин или повреждений. • Для сведения к минимуму электрохимической коррозии не погружайте разнородные металлы в жидкость в непосредственной близости друг от друга. Ограничения на повторную обработку •...
Seite 206
Материалы и оборудование Все материалы и оборудование, необходимые для повторной обработки переходника, предоставляет пользователь, если не указано иное. Позиция Описание Все фазы Перчатки, средства Используйте необходимые защиты глаз и т. д. средства индивидуальной защиты в соответствии с требованиями медицинского учреждения и процедуры. Очистка Лоток Для безопасной транспортировки устройства...
Seite 207
Дезинфекция Моюще- Для проведения термальной дезинфицирующая дезинфекции. машина Стерилизация Стерилизационная • Паровая (Autoclave). система • Steris®/Amsco® V-PRO® maX, V-PRO 1 Plus или V-PRO 1. • Sterrad® 100S, 200, NX® или 100NX®. Стерилизационная Для обеспечения стерильного обертка барьера. 5, 6 Стерилизационный Опционально. Должен быть совместим лоток...
Seite 208
Очистка Ручная очистка 1. Замачивание • Подготовьте раствор из ферментного моющего средства и водопроводной воды температурой 35 °C. Для получения сведений о концентрации моющего средства и иных рекомендаций см. инструкции производителя. • Полностью погрузите устройство в моющее средство и с помощью шприца соответствующего объема промойте сопряженные поверхности и бороздки не менее 50 мл приготовленного...
Seite 209
4. Замачивание • Подготовьте раствор из неферментного моющего средства и водопроводной воды температурой 35 °C. Для получения сведений о концентрации моющего средства и иных рекомендаций см. инструкции производителя. • Полностью погрузите устройство в моющее средство и с помощью шприца соответствующего объема промойте сопряженные поверхности и бороздки не менее 50 мл приготовленного...
Seite 210
Автоматическая очистка Предостережение. Если переходник подвергают автоматической очистке, рекомендуется проводить паровую стерилизацию. 1. Замачивание • Подготовьте раствор из ферментного моющего средства и водопроводной воды температурой 35 °C. Для получения сведений о концентрации моющего средства и иных рекомендаций см. инструкции производителя. • Полностью погрузите устройство в моющее средство и с помощью...
Seite 211
4. Автоматическая мойка • Поместите устройство в моечную машину под наклоном для лучшей циркуляции воды. • Программа моечной машины должна использоваться со следующими параметрами: Предварительная мойка Время рециркуляции 2 мин. Температура воды Холодная водопроводная вода Тип моющего средства Неприменимо Мойка в ферментном растворе Время рециркуляции 2 мин.
Seite 212
Дезинфекция (опционально) Термальная дезинфекция После дезинфекции устройство подлежит обязательной стерилизации. Невыполнение стерилизации устройства перед повторным использованием провоцирует риск острых инфекционных заболеваний у пациента. При проведении термальной дезинфекции устройства следуйте инструкциям ниже. 1. Поместите устройство в моюще-дезинфицирующую машину. 2. Программа моечной машины должна использоваться со следующими...
Seite 213
• Для регулярной повторной обработки с применением паровой стерилизации используйте циклы гравитационного удаления воздуха или предварительного вакуумирования со следующими параметрами. Гравитационное удаление воздуха Обертывание Двойное Температура 132 °C 134 °C Время стерилизации 15 мин. 10 мин. Время сушки 12 мин. Предварительное вакуумирование Обертывание Двойное Температура 132 °C 134 °C Время...
Seite 214
Steris/Amsco V-PRO 1. Очистите и подготовьте переходник в соответствии с рекомендациями, приведенными в настоящем руководстве пользователя. 2. В случае использования стерилизационного лотка (опционально) следуйте любым дополнительным инструкциям, прилагающимся к лотку. Используйте только лотки, одобренные для стерилизации с применением Steris/Amsco V-PRO. 3. Перед стерилизацией оберните переходник (или лоток) в двойную обертку. 4.
Хранение Храните переходник в сухом, чистом и свободном от пыли помещении при комнатной температуре. Ожидаемый срок службы Ожидаемый срок службы переходника Precision AC — 2 года. При неоднократной очистке в автоматической моечной машине ожидаемый срок службы сокращается до 1 года. Примечание. Если переходник подвергают автоматической очистке, рекомендуется проводить паровую стерилизацию.
Seite 216
Дата производства Официальный производитель Устройство поставляется нестерильным и подлежит стерилизации перед использованием Номер изделия по каталогу Серийный номер Устройство соответствует требованиям к безопасности и эффективности, установленным в директиве MDD 93/42/EEC Представитель компании Stryker в Европе Изделие произведено в Сингапуре Ограничения по температуре Ограничения по относительной влажности RU-212...
한국어 Precision AC 20mm 결합기, C-마운트 제품 설명 및 용도 Stryker Precision AC 결합기는 통합 결합기가 부착되지 않은 Stryker 사의 외과용 카메라 헤드에 내시경을 장착하기 위해 사용됩니다. 이 결합기를 사용하면 수술 중 다양한 크기의 내시경을 손쉽게 교체할 수 있으며 사용자가 내시경을 통해 캡처된 이미지에 집중하도록 할...
Seite 244
엔도바디 고정기 작동 결합기의 설정, 분해 및 세척을 수행하기 위해, 엔도바디 고정기 (또는 “엔도고정기”)를 누르거나 풀어야 합니다. • 엔도고정기를 누르려면, 그림과 같이 아래 화살표 방향으로 누릅니다. • 엔도바디 고정기를 풀려면, 고정기의 압력을 해제하고 고정기를 눌러 그림과 같이 위 화살표 방향으로 튀어 올라오도록 합니다. 결합기...
Seite 245
위해, 담당자는 다음 지침이 쓰여진 대로 및 담당자의 시설에서 적합하게 수행되는지 확인해야 합니다. 일반적으로 이 작업은 시설의 재처리 절차를 일상적으로 모니터링하고 유효성을 검증해야 합니다. Stryker는 의료 기기 재처리 작업 시 본 표준을 준수할 것을 권장합니다. 개요 결합기 재처리는 두 가지 다른 종류의 세정액, 선택적 소독...
Seite 246
경고 • 이 기기는 처음 사용하기 전과 이후 매번 사용할 때마다 반드시 세척하고 멸균해야 합니다. • 본 설명서에 나와 있는 멸균 방법만 사용하십시오. 지정되지 않은 멸균 방법을 사용할 경우 기기가 손상되거나 완전하게 멸균되지 않을 수 있습니다. • 세척, 살균, 멸균 과정에 앞서 카메라 헤드, 결합기, 내시경을 분리하십시오.
Seite 247
재질 및 장비 결합기를 재처리하기 위해 필요한 모든 재료 및 장비는 특별히 명시되지 않는 한 사용자가 준비해야 합니다. 항목 설명 모든 단계 장갑, 보안경 등 의료 시설 및 시술의 요건에 따라 보호 장비를 착용합니다. 세척 트레이 의료 시설 안에서 기기의 안전한 운반을...
Seite 248
재처리 지침 사용 시 주의점 • 내시경과 카메라 헤드에서 결합기를 분리합니다. 내시경을 분리하기 위해, 결합기 위의 엔도바디 고정기를 누르고 결합기에서 내시경을 제거합니다. 결합기를 제거하기 위해, 결합기의 리어 어댑터를 잡고 리어 어댑터를 카메라 헤드에서 반시계 방향으로 돌려 풀어주십시오. • 깨끗한 멸균 천으로 기기의 오물을 닦으십시오. 밀봉...
Seite 249
4. 담그기 • 35°C의 비효소 세정액 및 수돗물을 준비하십시오. 세정액 농도에 대한 제조사 지침 및 기타 권장사항을 참조하십시오. • 세정액에 기기를 완전히 담그고 적절한 크기의 실린지를 사용해 모든 맞물린 표면 및 틈에 최소 50mL의 세정액을 주입하십시오. • 기기를 세정액에 최소 15분 동안 담가두십시오. 5.
Seite 250
자동 세척 주의: 결합기를 자동 세척 방법으로 세척할 경우, 증기 멸균이 권장됩니다. 1. 담그기 • 35°C의 효소 세정액 및 수돗물을 준비하십시오. 세정액 농도에 대한 제조사 지침 및 기타 권장사항을 참조하십시오. • 세정액에 기기를 완전히 담그고 적절한 크기의 실린지를 사용해 모든 맞물린 표면 및 틈에 최소 50mL의 세정액을 주입하십시오.
Seite 251
헹굼 1 2분 재순환 시간 물 온도 수돗물(온수) 세정액 종류 해당 없음 건조 단계 7분 재순환 시간 115°C 물 온도 세정액 종류 해당 없음 • 건조에 도움이 되도록 여과된 압축 공기(≤275 kPa [≤40 psi]) 를 사용할 수 있습니다. • 닿기 어려운 부분에 특히 유의하면서 기기가 깨끗한지 육안으로...
Seite 252
멸균 위에 지정된 세척 지침을 수행한 후, 다음 멸균 방법 중 하나를 수행하십시오. 증기 AUTOCLAVE로 증기 멸균은 표시된 내시경에만 사용해야 합니다. 이 표시가 없는 증기 멸균 결합기는 제품을 비멸균 상태로 만들고 손상시킬 수 있습니다. Precision AC 결합기에 표시된 AUTOCLAVE의 위치에 대해서는...
Seite 253
Steris/Amsco V-PRO 1. 결합기는 본 사용 설명서에서 권장하는 방법에 따라 세척하여 준비하십시오. 2. 멸균 트레이(선택사양)를 사용할 경우 트레이와 함께 제공되는 추가 지침을 따르십시오. Steris/Amsco V-PRO를 사용한 멸균용으로 승인된 트레이만 사용하십시오. 3. 멸균 전에 결합기(또는 트레이)를 이중 포장하십시오. 4. 다음 V-PRO 멸균 시스템 중 하나를 사용하여 기기를 멸균하십시오.
Seite 254
결합기를 상온의 건조하고 깨끗하며 먼지가 없는 환경에 보관하십시오. 예상 수명 반복 사용하는 자동 세척기의 예상 수명 1년을 제외하고, Precision AC 결합기의 예상 수명은 2년입니다. 참고: 결합기를 자동 세척 방법으로 세척할 경우, 증기 멸균이 권장됩니다. Sterrad 또는 V-Pro로 멸균할 때 자동 세척을 반복할 경우...
Seite 255
기호 Precision AC 결합기, 포장 및 본 설명서에 표시된 기호는 기기의 적절한 사용 및 보관 방법에 대한 특별한 의미를 담고 있습니다. 아래 목록에는 본 제품과 관련된 기호의 정의가 열거되어 있습니다. 미국 연방법에 따라 본 장치는 반드시 의사가 직접 또는 의사의 지시에 따라 사용되어야 합니다.
Seite 258
Patents: www.stryker.com/patents Stryker Corporation or its divisions or other corporate affiliated entities own, use or have applied for the following trademarks or service marks: the Stryker logo. All other trademarks are trademarks of their respective owners or holders. P26183 D 2015/02...
