Merkmale Des Zielgeräts - Stryker T2 Operationstechnik

T2 suprakondyläres Nagelsystem | OP-Technik
Technische Daten

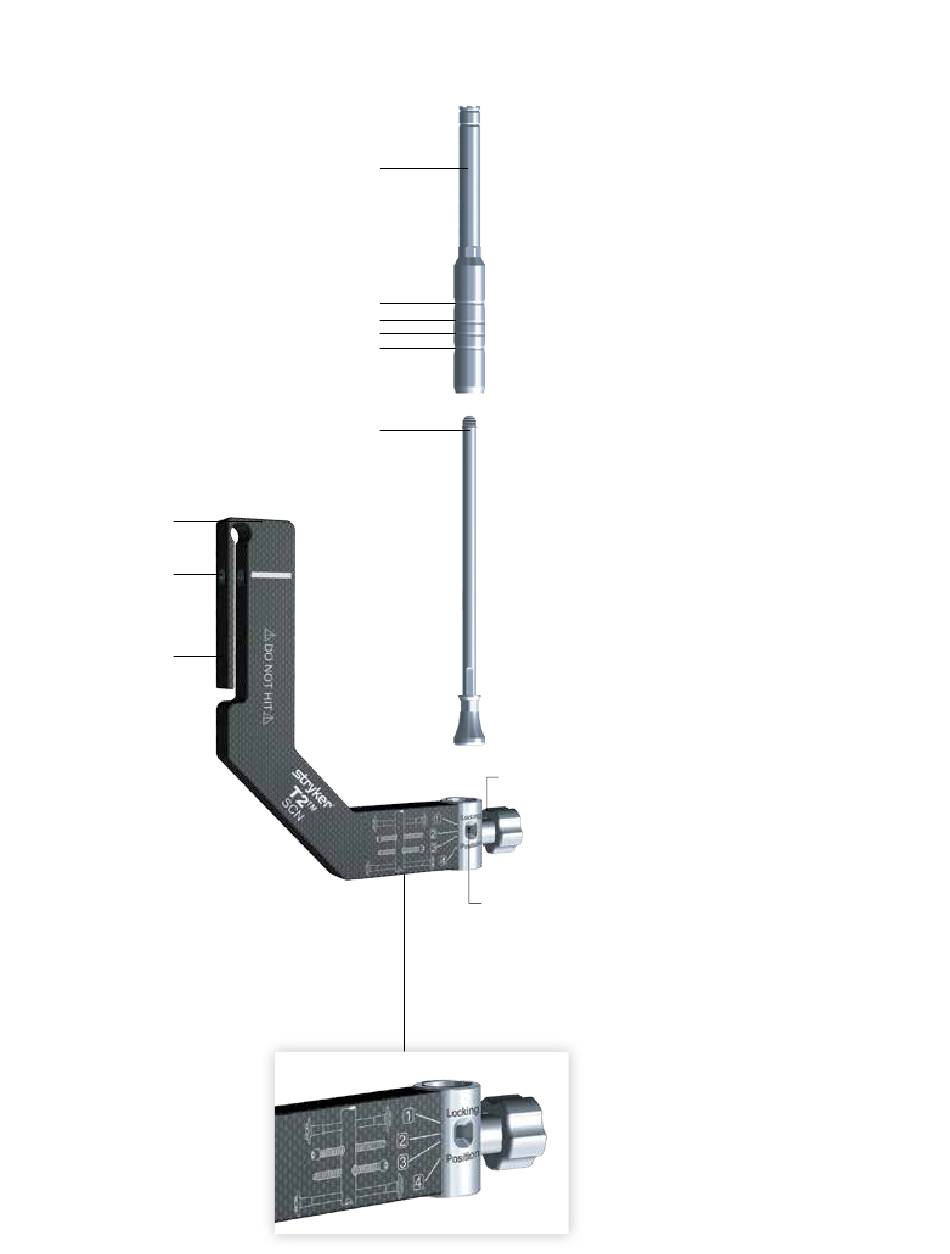

Nageladapter, SCN (1806-3301)
Proximale transversale distale
Schräge kondyläre Verriegelung
Schräge kondyläre Verriegelung
Distale transversale distale
Nagelhalteschraube, SCN (1806-3307)
Zielarm, SCN
(1806-3302)
Zielloch
Halteclip
8
kondyläre Verriegelung
kondyläre Verriegelung
Merkmale des Zielgeräts
(Zielarm, SCN)
Der Zielarm für T2 SCN verfügt
über ein Verriegelungsloch für
alle Verriegelungsschrauben, die
1
im distalen Femur eingebracht
2
werden sollen (Abb . 1) .
3
4
Dies sind die Verriegelungslöcher
im distalen Femur:
1 . Proximale transversale distale
2 . Schräge kondyläre Verriegelung
3 . Schräge kondyläre Verriegelung
4 . Distale transversale distale
Der Zielarm kann gedreht und axial
entlang des Nageladapters verschoben
werden . Das Verriegelungsfenster gibt
zusammen mit den entsprechenden
Positionen auf dem Zielarm die
passende Verriegelungsposition an .
Nachdem die erforderliche
Verriegelungsposition erreicht wurde,
wird der Zielarm durch Festziehen der
Flügelschraube verriegelt .
Flügelschraube
Hinweis: Um Fehlbohrungen zu
vermeiden, kann der Zielarm
nur in der speziell vorgesehenen
Position verriegelt werden.
Verriegelungsfenster
Abbildung 1
kondyläre Verriegelung
kondyläre Verriegelung
