10
b
c a

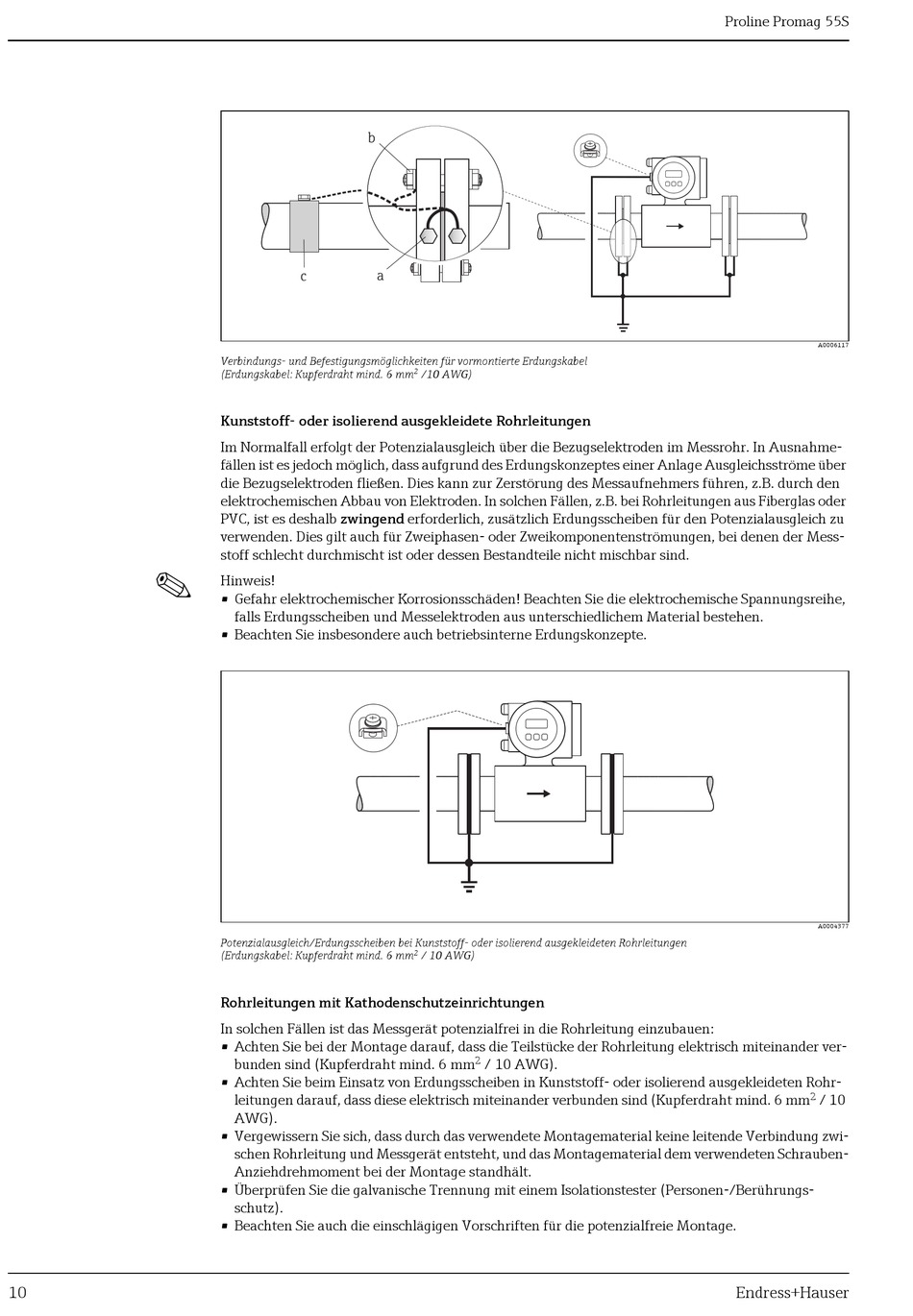

Verbindungs- und Befestigungsmöglichkeiten für vormontierte Erdungskabel
(Erdungskabel: Kupferdraht mind. 6 mm
Kunststoff- oder isolierend ausgekleidete Rohrleitungen
Im Normalfall erfolgt der Potenzialausgleich über die Bezugselektroden im Messrohr. In Ausnahme-
fällen ist es jedoch möglich, dass aufgrund des Erdungskonzeptes einer Anlage Ausgleichsströme über
die Bezugselektroden fließen. Dies kann zur Zerstörung des Messaufnehmers führen, z.B. durch den
elektrochemischen Abbau von Elektroden. In solchen Fällen, z.B. bei Rohrleitungen aus Fiberglas oder
PVC, ist es deshalb zwingend erforderlich, zusätzlich Erdungsscheiben für den Potenzialausgleich zu
verwenden. Dies gilt auch für Zweiphasen- oder Zweikomponentenströmungen, bei denen der Mess-
stoff schlecht durchmischt ist oder dessen Bestandteile nicht mischbar sind.
Hinweis!
• Gefahr elektrochemischer Korrosionsschäden! Beachten Sie die elektrochemische Spannungsreihe,
falls Erdungsscheiben und Messelektroden aus unterschiedlichem Material bestehen.
• Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte.
Potenzialausgleich/Erdungsscheiben bei Kunststoff- oder isolierend ausgekleideten Rohrleitungen
(Erdungskabel: Kupferdraht mind. 6 mm

Rohrleitungen mit Kathodenschutzeinrichtungen

In solchen Fällen ist das Messgerät potenzialfrei in die Rohrleitung einzubauen:
• Achten Sie bei der Montage darauf, dass die Teilstücke der Rohrleitung elektrisch miteinander ver-
bunden sind (Kupferdraht mind. 6 mm
• Achten Sie beim Einsatz von Erdungsscheiben in Kunststoff- oder isolierend ausgekleideten Rohr-
leitungen darauf, dass diese elektrisch miteinander verbunden sind (Kupferdraht mind. 6 mm
AWG).
• Vergewissern Sie sich, dass durch das verwendete Montagematerial keine leitende Verbindung zwi-
schen Rohrleitung und Messgerät entsteht, und das Montagematerial dem verwendeten Schrauben-
Anziehdrehmoment bei der Montage standhält.
• Überprüfen Sie die galvanische Trennung mit einem Isolationstester (Personen-/Berührungs-
schutz).
• Beachten Sie auch die einschlägigen Vorschriften für die potenzialfreie Montage.
2
/10 AWG)
2
/ 10 AWG)
2
/ 10 AWG).
Proline Promag 55S
A0006117
A0004377
2
/ 10
Endress+Hauser
