6.4.5 Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf dem steckbaren Sub-Modul kann der Relaiskontakt wahlweise als
Öffner oder Schließer konfiguriert werden. In der Funktion ISTZUSTAND RELAIS (4740) ist diese
Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vor Entfernung der Elektronikraumabdeckung vergewissern, dass die Hilfsenergie ausgeschaltet ist.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → ä 78.
2.
Steckbrücken positionieren (→ å 36).
3.
"
Achtung!
Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
Die angegebenen Positionen der Steckbrücken genau beachten.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
1
2
3
4
1 P U
2
I N
3
4
I N

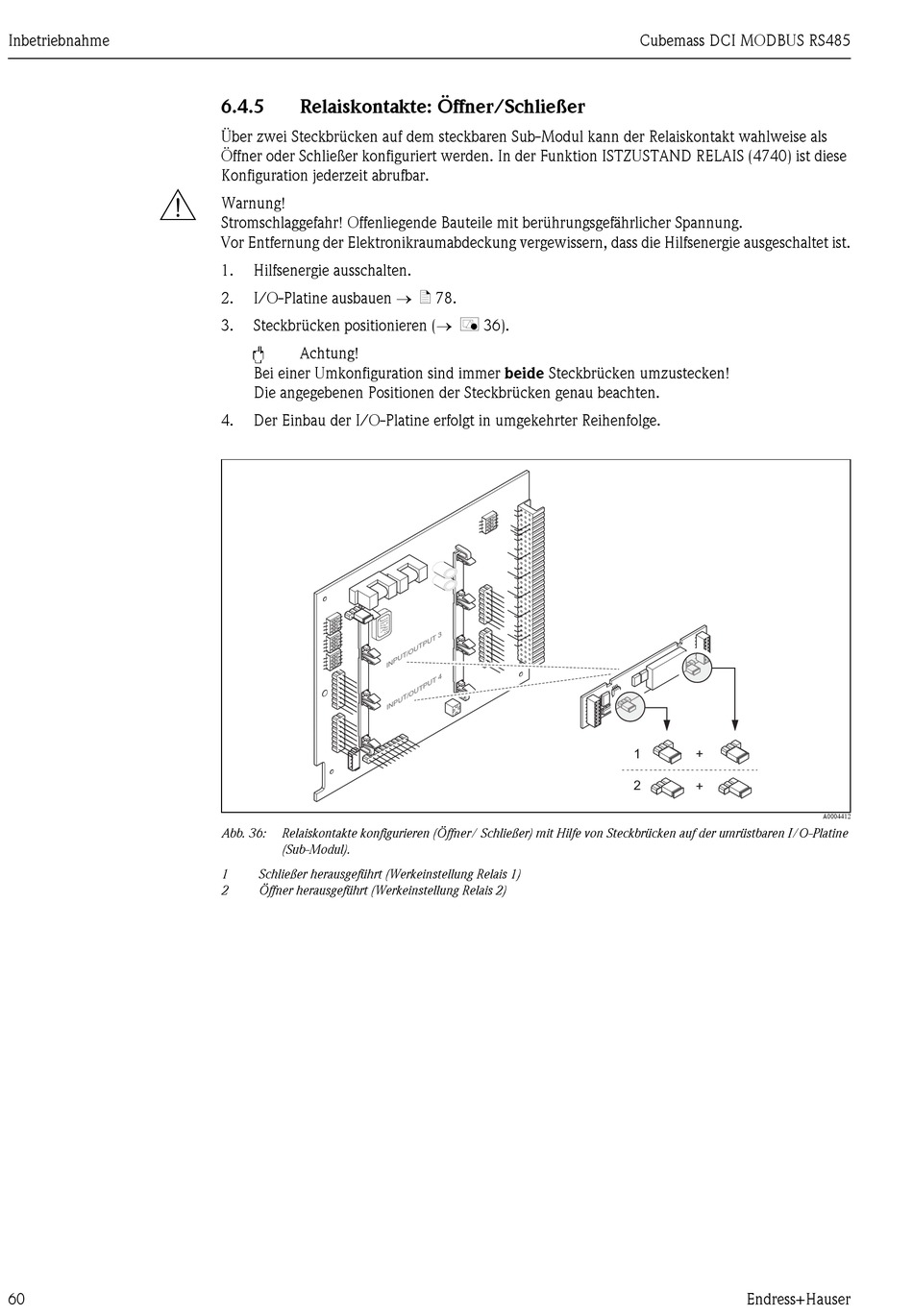

Abb. 36: Relaiskontakte konfigurieren (Öffner/ Schließer) mit Hilfe von Steckbrücken auf der umrüstbaren I/O-Platine
(Sub-Modul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
1
2
3
4
3
U T
T P
O U
T /
4
U T
T P
O U
T /
P U
Cubemass DCI MODBUS RS485
1 +
2
+
Endress+Hauser
A0004412
