6 Inbetriebnahme
#
94

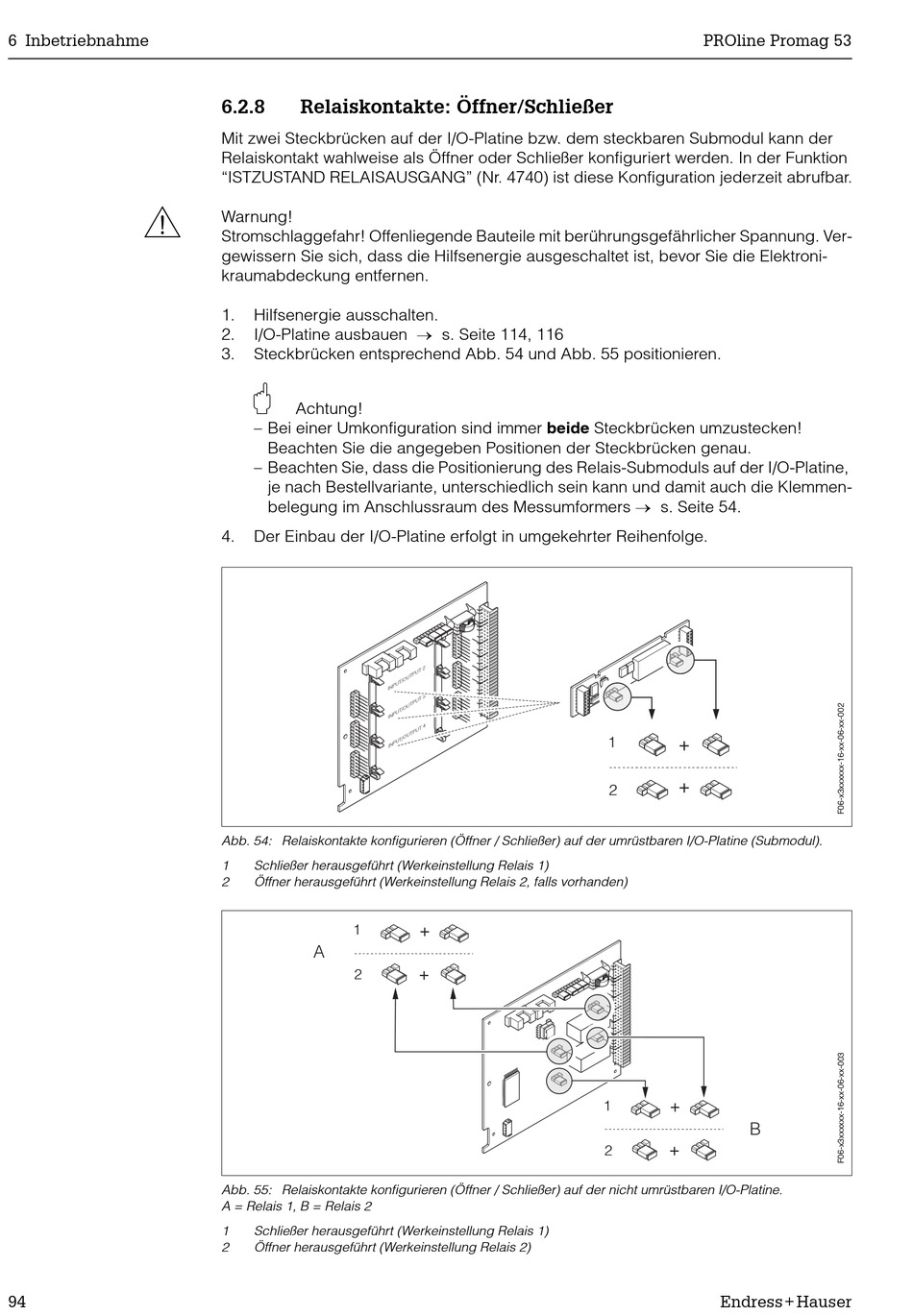

6.2.8 Relaiskontakte: Öffner/Schließer
Mit zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Submodul kann der
Relaiskontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion
"ISTZUSTAND RELAISAUSGANG" (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektroni-
kraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → s. Seite 114, 116
2.
3. Steckbrücken entsprechend Abb. 54 und Abb. 55 positionieren.
"
Achtung!
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
Beachten Sie die angegeben Positionen der Steckbrücken genau.
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der I/O-Platine,
je nach Bestellvariante, unterschiedlich sein kann und damit auch die Klemmen-
belegung im Anschlussraum des Messumformers → s. Seite 54.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
P U
I N
P U
I N
P U
I N
Abb. 54: Relaiskontakte konfigurieren (Öffner / Schließer) auf der umrüstbaren I/O-Platine (Submodul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
1
A
2
Abb. 55: Relaiskontakte konfigurieren (Öffner / Schließer) auf der nicht umrüstbaren I/O-Platine.
A = Relais 1, B = Relais 2
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
T 2
P U
U T
T / O
T 3
P U
U T
T / O
T 4
P U
U T
T / O
+
+
PROline Promag 53
1
+
+
2
1 +
B
+
2
Endress+Hauser
