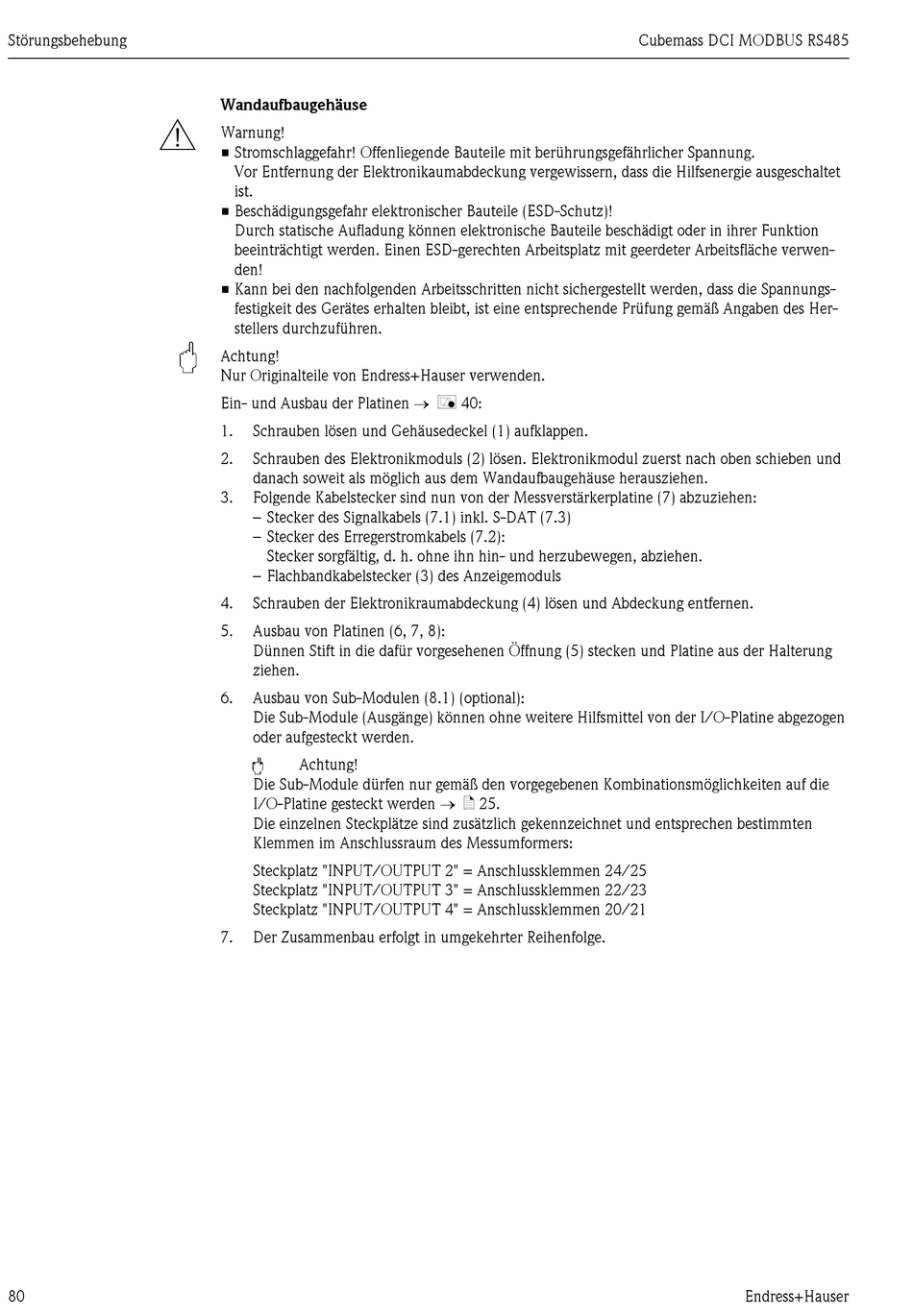

Störungsbehebung
#
"
80
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vor Entfernung der Elektronikaumabdeckung vergewissern, dass die Hilfsenergie ausgeschaltet
ist.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)!
Durch statische Aufladung können elektronische Bauteile beschädigt oder in ihrer Funktion
beeinträchtigt werden. Einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche verwen-
den!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Her-
stellers durchzuführen.
Achtung!
Nur Originalteile von Endress+Hauser verwenden.
Ein- und Ausbau der Platinen → å 40:
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben und
danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Signalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Erregerstromkabels (7.2):
Stecker sorgfältig, d. h. ohne ihn hin- und herzubewegen, abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halterung
ziehen.
6. Ausbau von Sub-Modulen (8.1) (optional):
Die Sub-Module (Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abgezogen
oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf die
I/O-Platine gesteckt werden → ä 25.
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten
Klemmen im Anschlussraum des Messumformers:
Steckplatz "INPUT/OUTPUT 2" = Anschlussklemmen 24/25
Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
