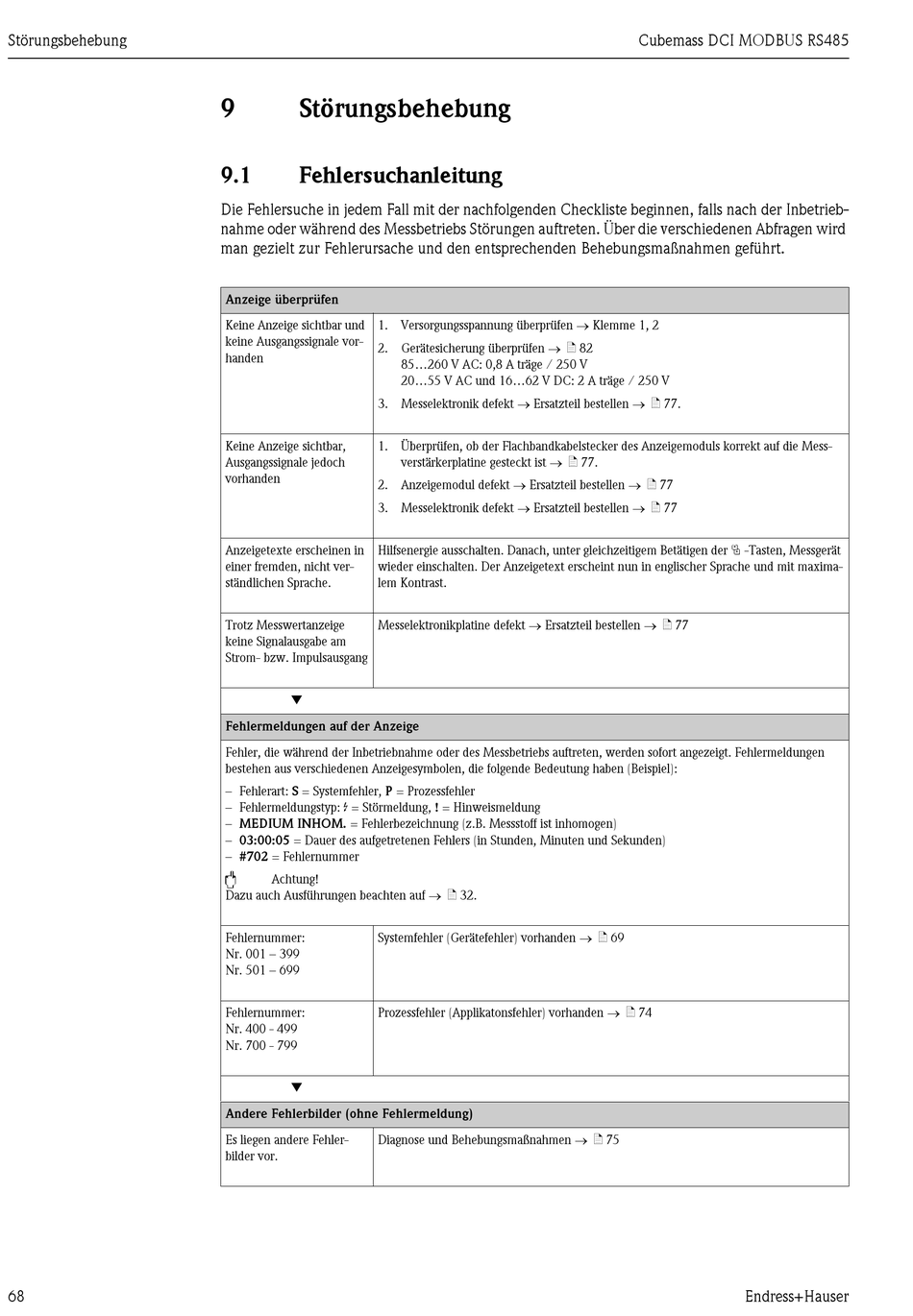

Störungsbehebung
68
9 Störungsbehebung
9.1

Fehlersuchanleitung

Die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste beginnen, falls nach der Inbetrieb-
nahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen wird
man gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen → Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung überprüfen → ä 82
handen
3. Messelektronik defekt → Ersatzteil bestellen → ä 77.
Keine Anzeige sichtbar, 1. Überprüfen, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die Mess-
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt → Ersatzteil bestellen → ä 77
3. Messelektronik defekt → Ersatzteil bestellen → ä 77
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der P -Tasten, Messgerät
Anzeigetexte erscheinen in
einer fremden, nicht ver- wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit maxima-
ständlichen Sprache. lem Kontrast.
Messelektronikplatine defekt → Ersatzteil bestellen → ä 77
Trotz Messwertanzeige
keine Signalausgabe am
Strom- bzw. Impulsausgang
Æ
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– MEDIUM INHOM. = Fehlerbezeichnung (z.B. Messstoff ist inhomogen)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #702 = Fehlernummer
"
Achtung!
Dazu auch Ausführungen beachten auf → ä 32.
Systemfehler (Gerätefehler) vorhanden → ä 69
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 699
Prozessfehler (Applikatonsfehler) vorhanden → ä 74
Fehlernummer:
Nr. 400 - 499
Nr. 700 - 799
Æ
Andere Fehlerbilder (ohne Fehlermeldung)
Diagnose und Behebungsmaßnahmen → ä 75
Es liegen andere Fehler-
bilder vor.
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
verstärkerplatine gesteckt ist → ä 77.
