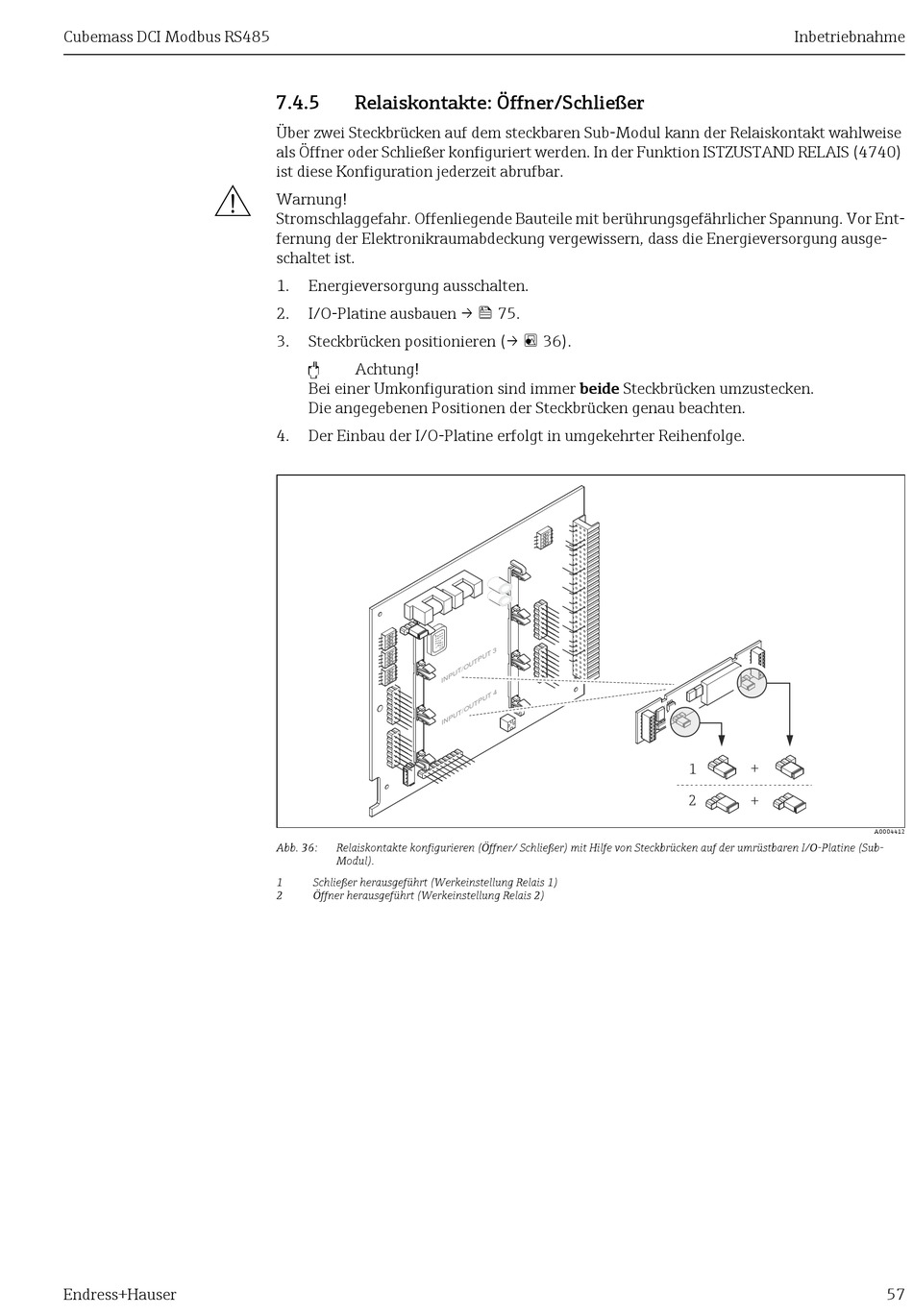

7.4.5 Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf dem steckbaren Sub-Modul kann der Relaiskontakt wahlweise
als Öffner oder Schließer konfiguriert werden. In der Funktion ISTZUSTAND RELAIS (4740)
ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr. Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vor Ent-
fernung der Elektronikraumabdeckung vergewissern, dass die Energieversorgung ausge-
schaltet ist.
1. Energieversorgung ausschalten.
2. I/O-Platine ausbauen →  75.
3. Steckbrücken positionieren (→  36).
"
Achtung!
Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken.
Die angegebenen Positionen der Steckbrücken genau beachten.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
1
2
3
4
P U
1
2
I N
3
4
P U
I N
Abb. 36: Relaiskontakte konfigurieren (Öffner/ Schließer) mit Hilfe von Steckbrücken auf der umrüstbaren I/O-Platine (Sub-
Modul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
1
2
3
4
3
U T
T P
O U
T /
4
U T
T P
O U
T /
Inbetriebnahme
1 +
2
+
A0004412
