Cubemass DCI MODBUS RS485

Endress+Hauser

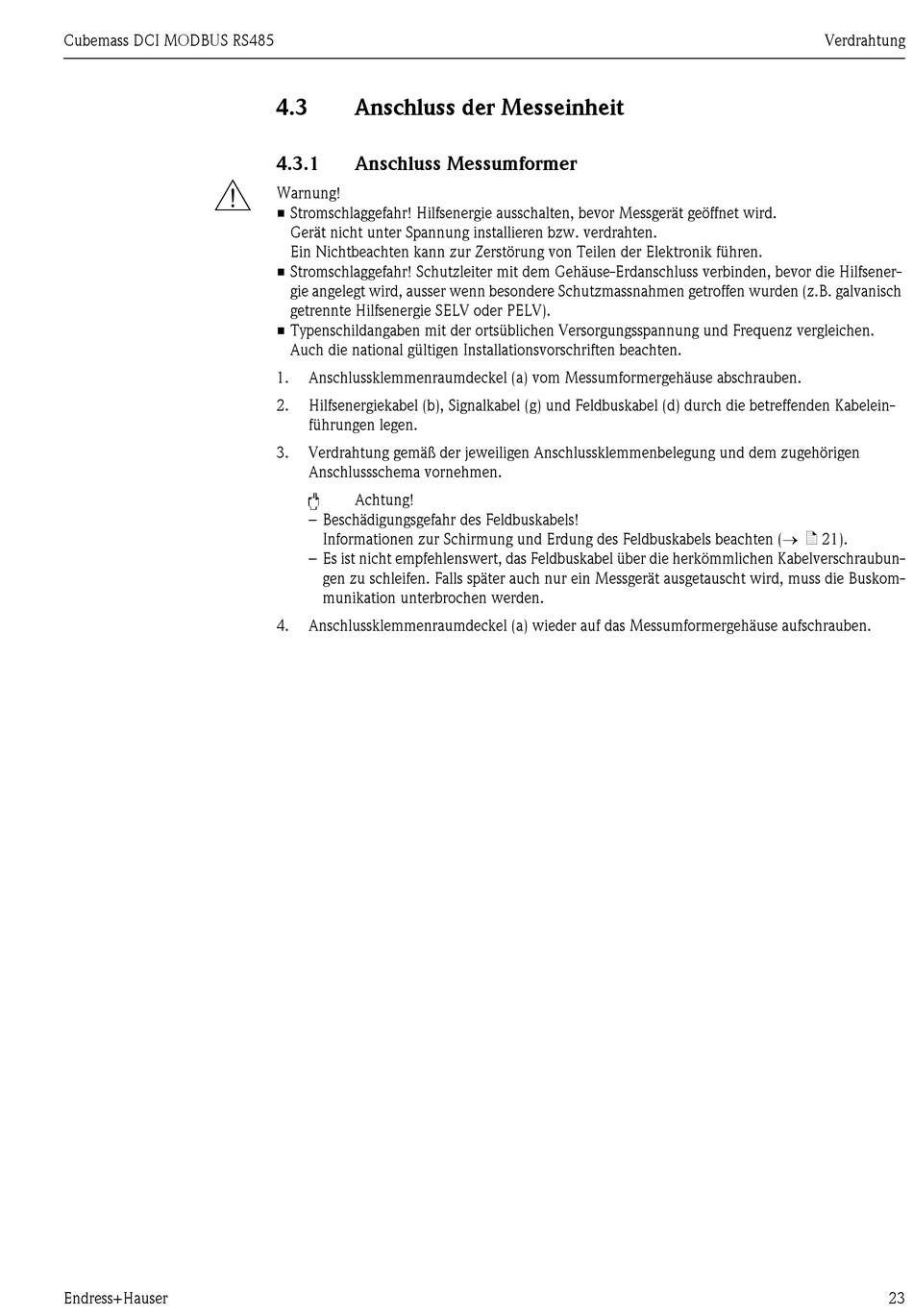

4.3

Anschluss der Messeinheit

4.3.1

Warnung!

• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Messgerät geöffnet wird.

Gerät nicht unter Spannung installieren bzw. verdrahten.

Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.

• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsener-

gie angelegt wird, ausser wenn besondere Schutzmassnahmen getroffen wurden (z.B. galvanisch

getrennte Hilfsenergie SELV oder PELV).

• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz vergleichen.

Auch die national gültigen Installationsvorschriften beachten.

Anschlussklemmenraumdeckel (a) vom Messumformergehäuse abschrauben.

Hilfsenergiekabel (b), Signalkabel (g) und Feldbuskabel (d) durch die betreffenden Kabelein-

führungen legen.

Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem zugehörigen

Anschlussschema vornehmen.

Achtung!

– Beschädigungsgefahr des Feldbuskabels!

Informationen zur Schirmung und Erdung des Feldbuskabels beachten (→ ä 21).

– Es ist nicht empfehlenswert, das Feldbuskabel über die herkömmlichen Kabelverschraubun-

gen zu schleifen. Falls später auch nur ein Messgerät ausgetauscht wird, muss die Buskom-

munikation unterbrochen werden.

Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse aufschrauben.

Verdrahtung
