Montage
#
16
3.3
Einbau
3.3.1
Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung EEx d/de bzw. NEC/CEC Cl. I Div. 1 ist die Drehmechanik anders
als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation
dargestellt.
1.
Beide Befestigungsschrauben lösen.
2.
Bajonettverschluss bis zum Anschlag drehen.
3.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
5.
Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6.
Beide Befestigungsschrauben fest anziehen.
2
1

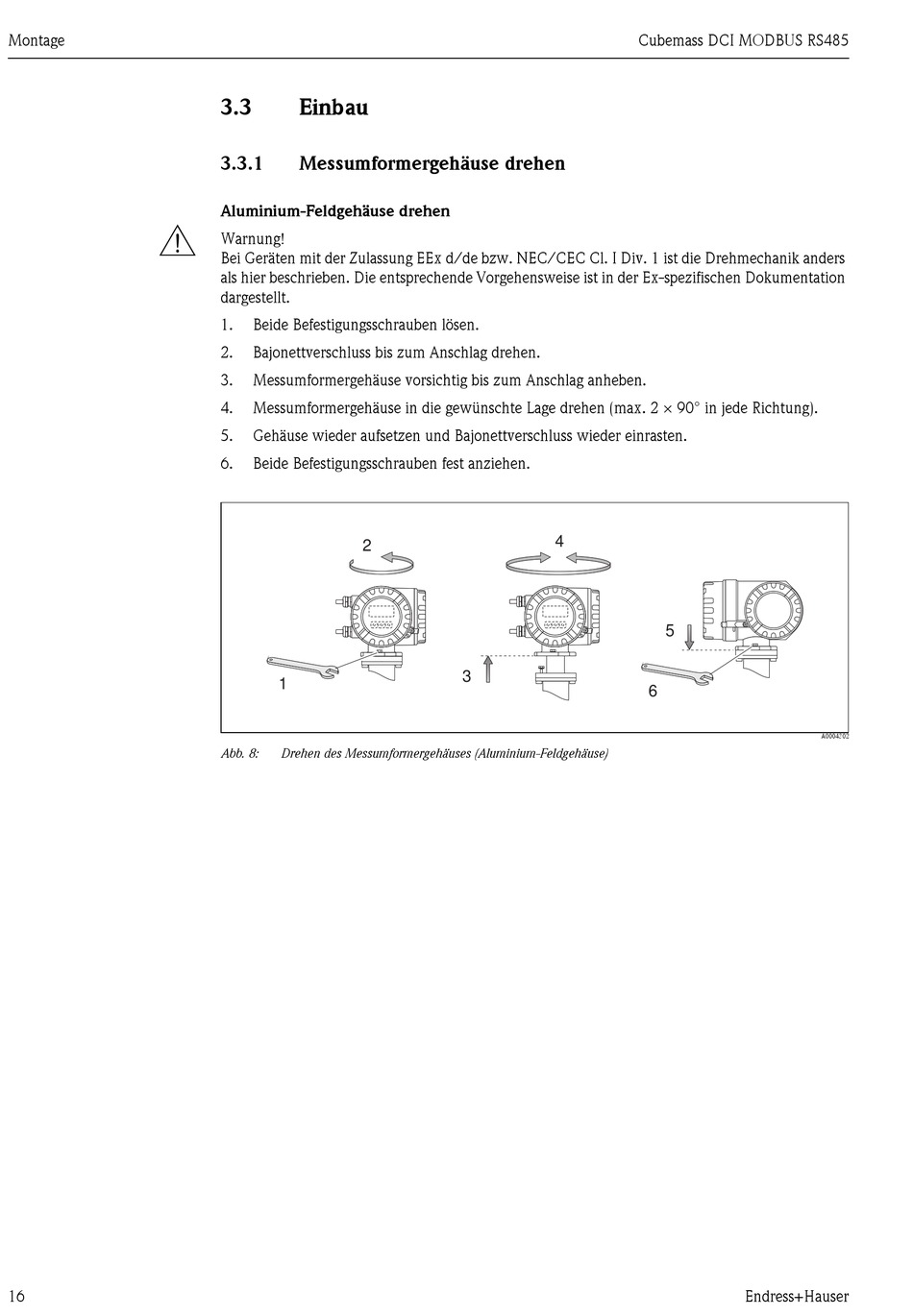

Abb. 8:
Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
4
3
Cubemass DCI MODBUS RS485
5
6
Endress+Hauser
A0004302
