Cubemass DCI MODBUS RS485
Endress+Hauser
3.2.2
Einbauort
Luftansammlungen, Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Deshalb folgende Einbauorte in der Rohrleitung vermeiden:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.

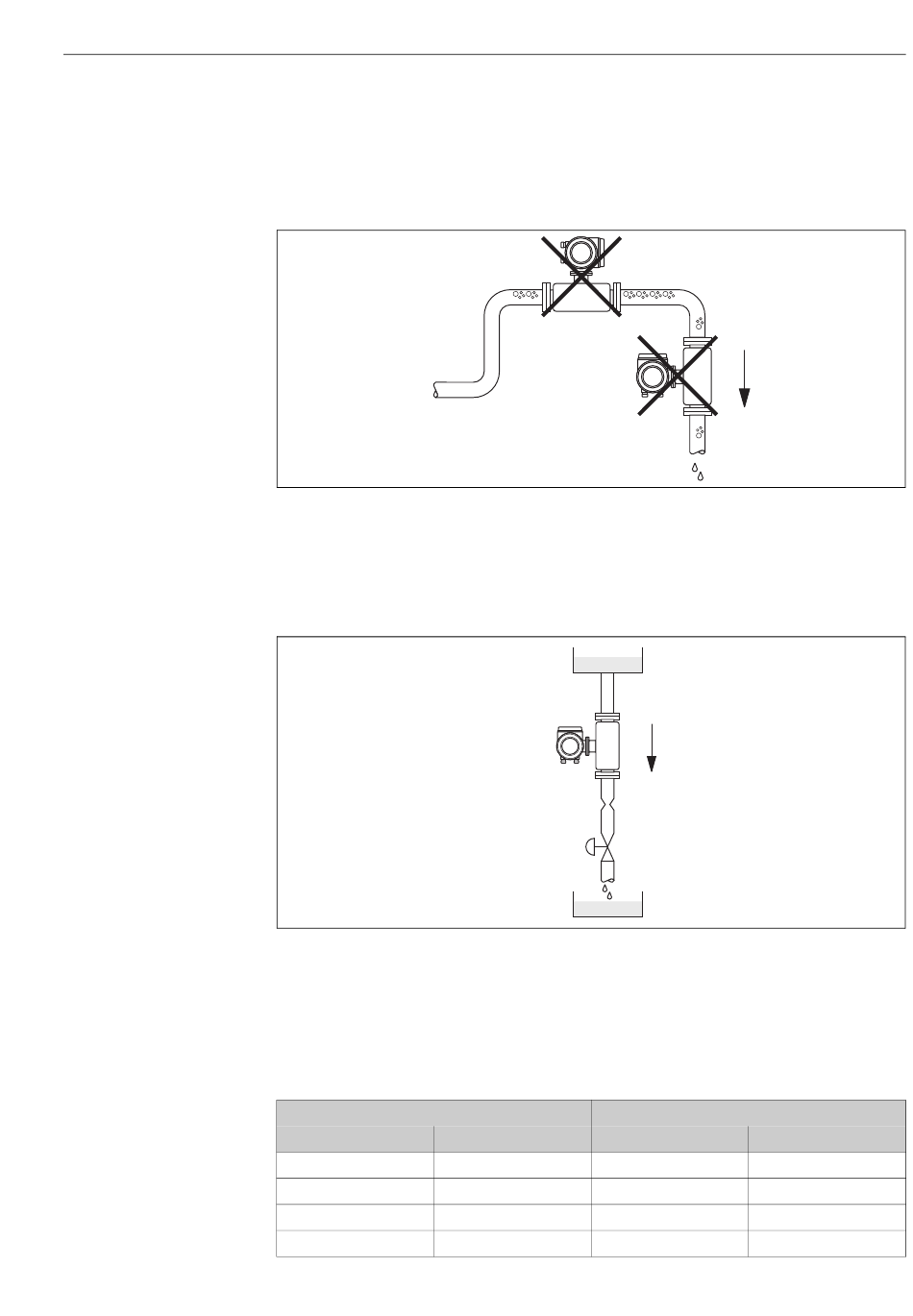

Abb. 5:
Einbauort
Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine
offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt
als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während der Messung.
Abb. 6:
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1
Vorratstank
2
Messaufnehmer
3
Blende, Rohrverengung (siehe Tabelle)
4
Ventil
5
Abfüllbehälter
DN
mm
1
2
4
6
1
2
3
4
5
inch
mm
1/24"
0,8
1/12"
1,5
1/8"
3,0
¼"
5,0
∅ Blende, Rohrverengung
inch
0,03
0,06
0,12
0,20
Montage
A0003605
A0003597
13
