Hardware-Schreibschutz ein-/ausschalten

Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus-
geschaltet werden. Bei eingeschaltetem Schreibschutz ist ein Schreibzugriff auf die Geräte-
parameter via MODBUS RS485 nicht möglich.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vor Entfernung der Elektronikaumabdeckung vergewissern, dass die Hilfsenergie ausgeschaltet ist.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → ä 78.
2.
Hardware-Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren (→ å 26).
3.
4. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
1
2
3
4
1
2
3
4
1
2
3
4

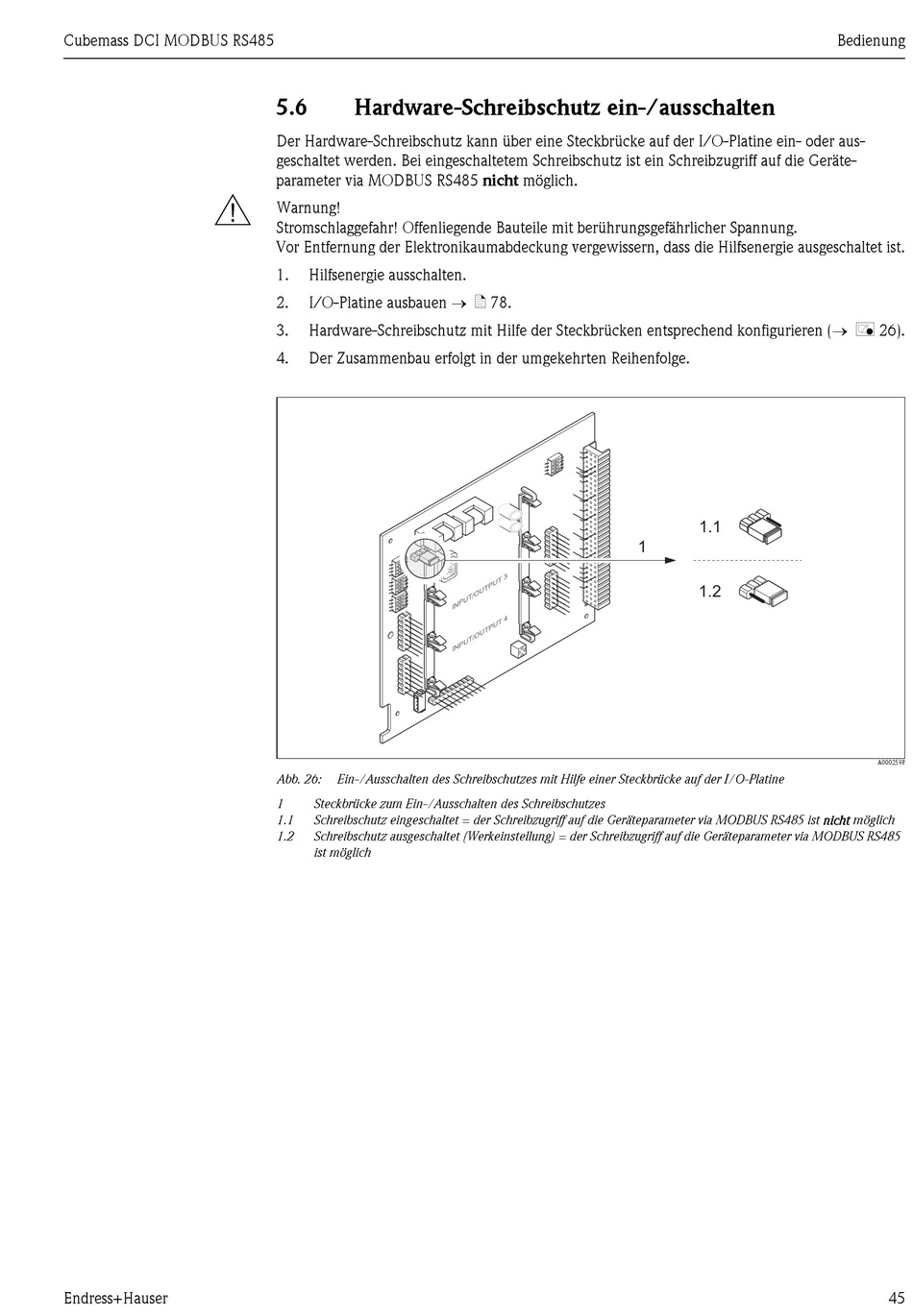

Abb. 26: Ein-/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O-Platine
1 Steckbrücke zum Ein-/Ausschalten des Schreibschutzes
1.1 Schreibschutz eingeschaltet = der Schreibzugriff auf die Geräteparameter via MODBUS RS485 ist nicht möglich
1.2 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Geräteparameter via MODBUS RS485
ist möglich
1
2
3
4
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
1.1
1
1.2
