Durchführen des Quick Setups "Pulsierender Durchfluss"
Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert werden
müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert, werden
dadurch nicht verändert!
XXX.XXX.XX
Esc
- +
E
HOME-POSITION
Summenzähler 1
3002
Zählermodus (DAA)
JA
Stromausgang n
Messmodus
Zeitkonstante
JA

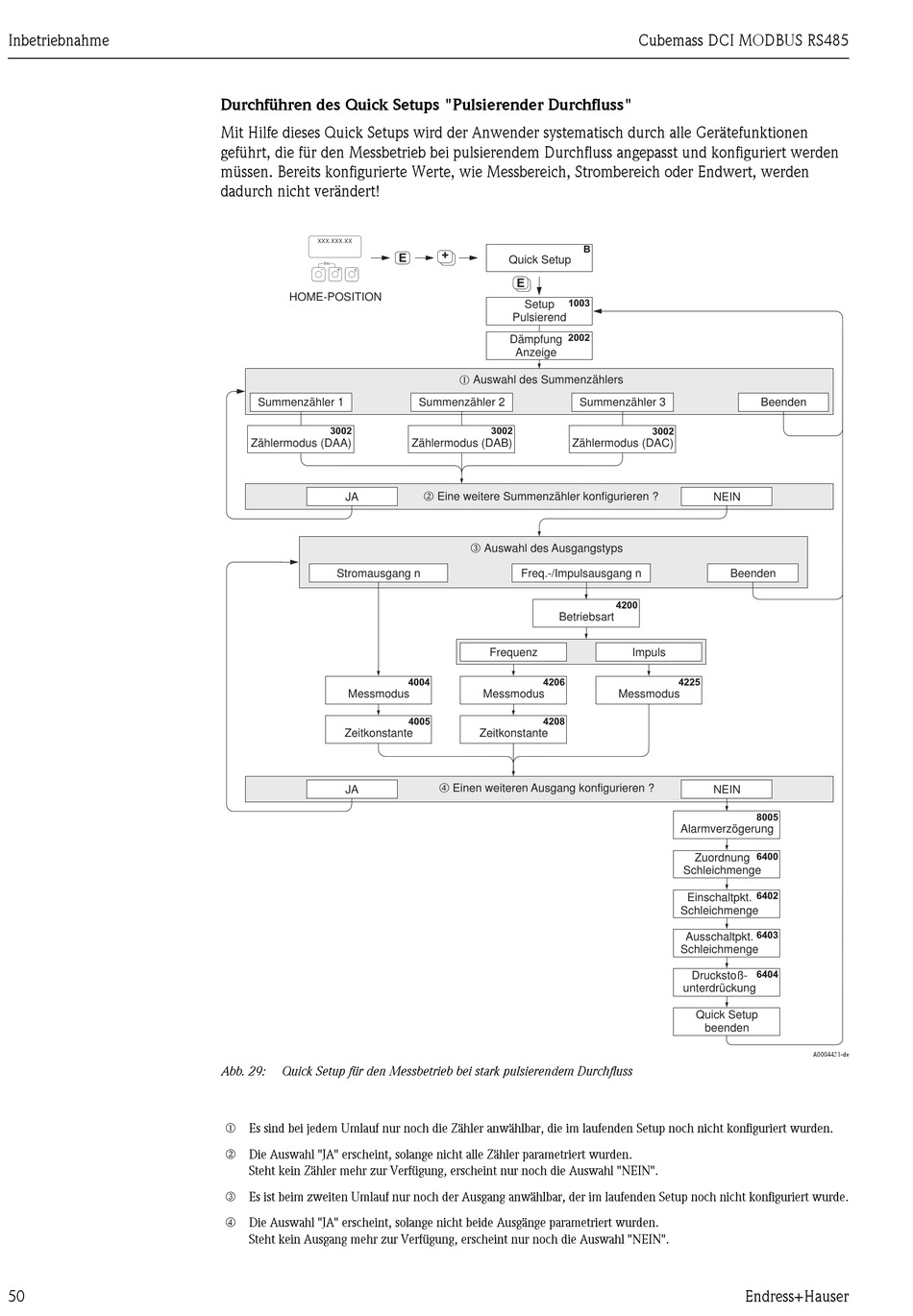

Abb. 29: Quick Setup für den Messbetrieb bei stark pulsierendem Durchfluss
m Es sind bei jedem Umlauf nur noch die Zähler anwählbar, die im laufenden Setup noch nicht konfiguriert wurden.
n Die Auswahl "JA" erscheint, solange nicht alle Zähler parametriert wurden.
Steht kein Zähler mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
o Es ist beim zweiten Umlauf nur noch der Ausgang anwählbar, der im laufenden Setup noch nicht konfiguriert wurde.
p Die Auswahl "JA" erscheint, solange nicht beide Ausgänge parametriert wurden.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
+ +
