Kurzanleitung zur Funktionsmatrix

Hinweis!
• Unbedingt die allgemeinen Hinweise beachten → ä 31
• Funktionsbeschreibungen → Handbuch "Beschreibung Geräteparameter"
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
2. Block auswählen (z.B. AUSGÄNGE)
3. Gruppe auswählen (z.B. STROMAUSGANG 1)
4. Funktionsgruppe auswählen (z.B. EINSTELLUNGEN)
5. Funktion auswählen (z.B. ZEITKONSTANTE)
Parameter ändern / Zahlenwerte eingeben:
P → Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F → Abspeichern der Eingaben
6. Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen → HOME-Position
– Esc-Taste (X) mehrmals betätigen → schrittweiser Rücksprung zur HOME-Position
Esc
-
+
m
E
n
+
–

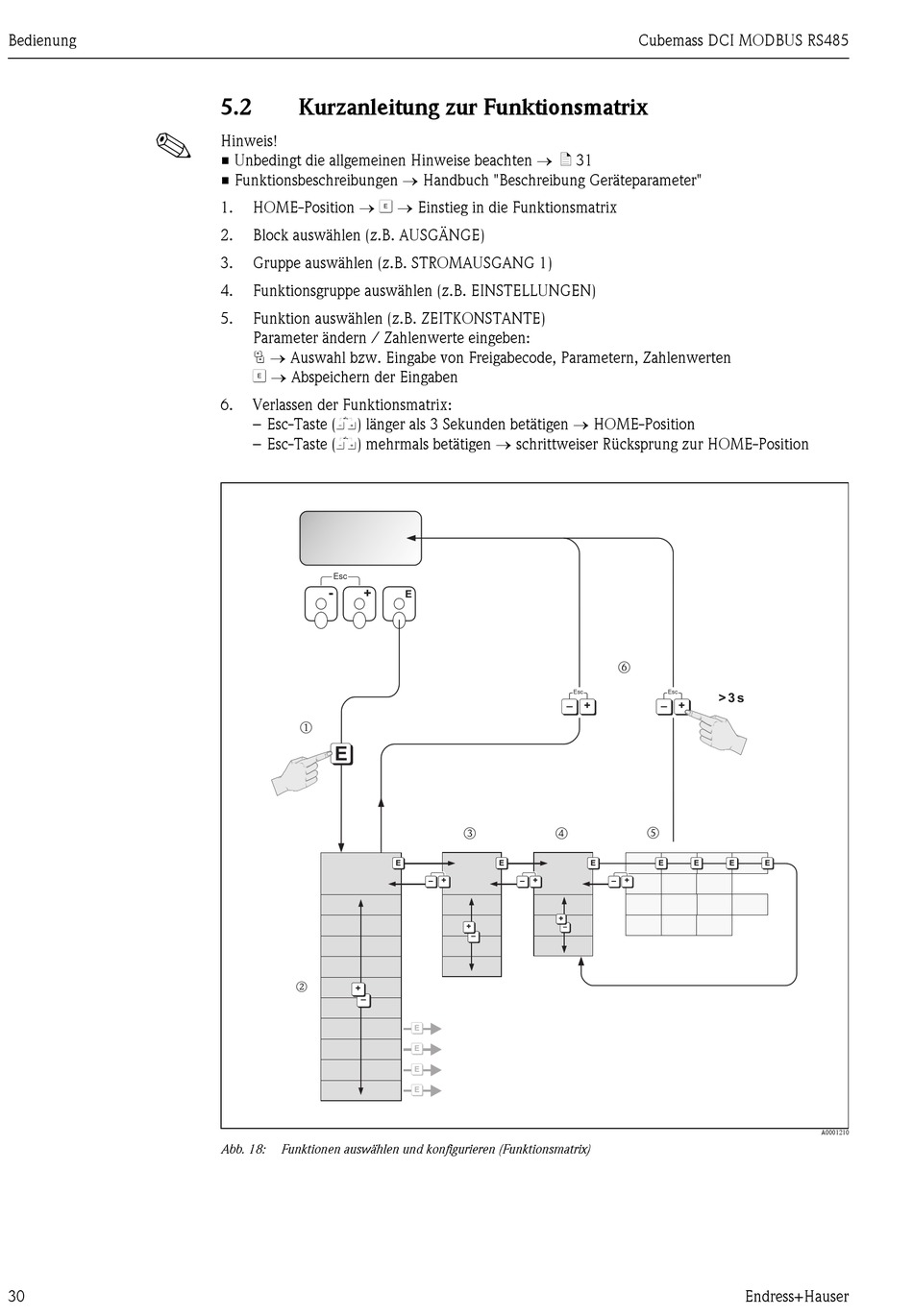

Abb. 18: Funktionen auswählen und konfigurieren (Funktionsmatrix)
