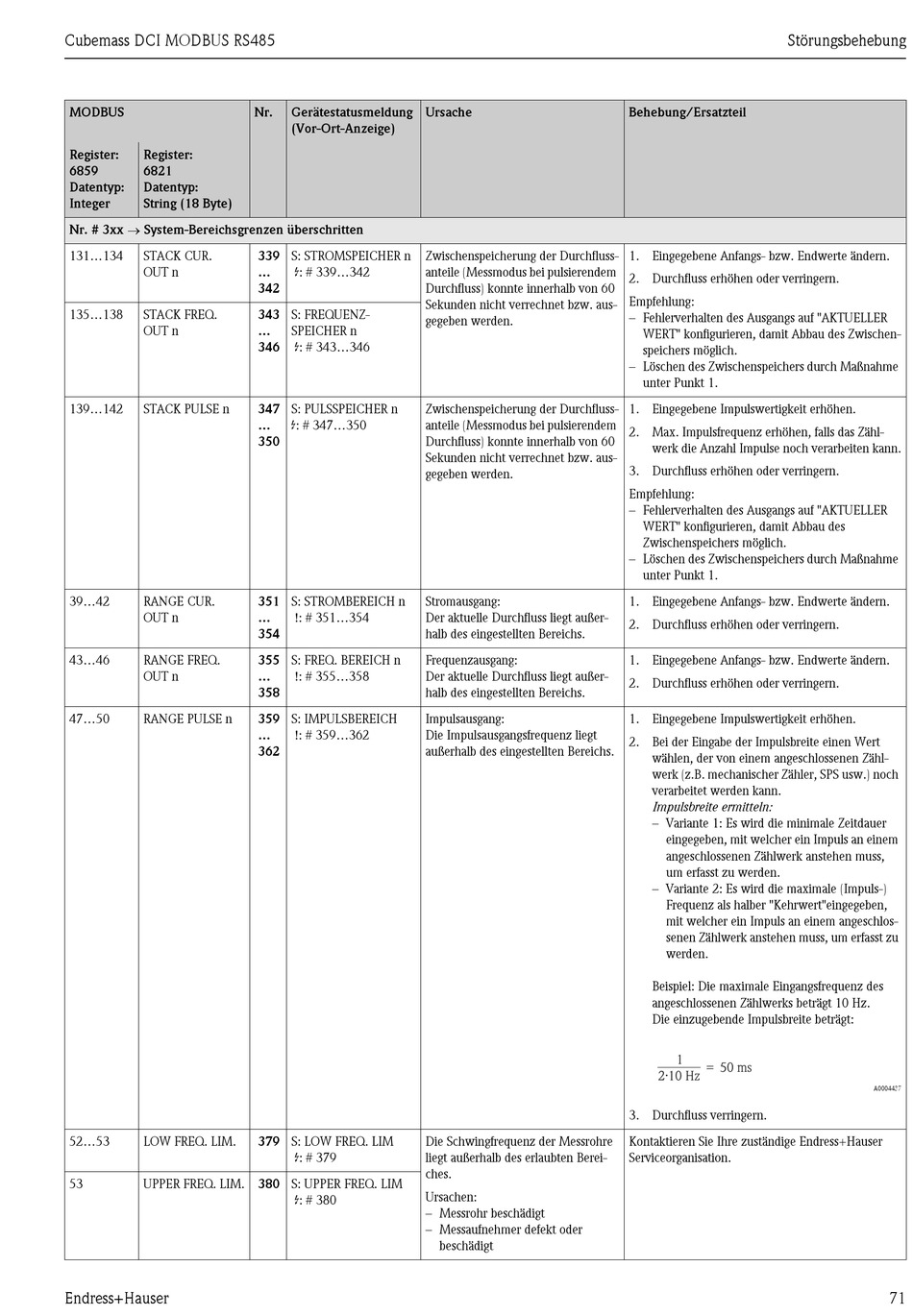

Endress+Hauser Cubemass DCI Betriebsanleitung Seite 71

Cubemass DCI MODBUS RS485
MODBUS
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Nr. # 3xx → System-Bereichsgrenzen überschritten
131...134 STACK CUR.
OUT n
135...138 STACK FREQ.
OUT n
139...142 STACK PULSE n
39...42 RANGE CUR.
OUT n
43...46 RANGE FREQ.
OUT n
47...50 RANGE PULSE n
52...53 LOW FREQ. LIM.
53 UPPER FREQ. LIM. 380 S: UPPER FREQ. LIM
Endress+Hauser
Nr. Gerätestatusmeldung Ursache
(Vor-Ort-Anzeige)
339 S: STROMSPEICHER n Zwischenspeicherung der Durchfluss-
$: # 339...342
... anteile (Messmodus bei pulsierendem
342 Durchfluss) konnte innerhalb von 60
Sekunden nicht verrechnet bzw. aus-
343 S: FREQUENZ-
gegeben werden.
... SPEICHER n
$: # 343...346
346
347 S: PULSSPEICHER n Zwischenspeicherung der Durchfluss-
$: # 347...350
... anteile (Messmodus bei pulsierendem
350 Durchfluss) konnte innerhalb von 60
Sekunden nicht verrechnet bzw. aus-
gegeben werden.
351 S: STROMBEREICH n Stromausgang:
... !: # 351...354 Der aktuelle Durchfluss liegt außer-
354 halb des eingestellten Bereichs.
355 S: FREQ. BEREICH n Frequenzausgang:
... !: # 355...358 Der aktuelle Durchfluss liegt außer-
358 halb des eingestellten Bereichs.
359 S: IMPULSBEREICH Impulsausgang:
... !: # 359...362 Die Impulsausgangsfrequenz liegt
362 außerhalb des eingestellten Bereichs.
379 S: LOW FREQ. LIM Die Schwingfrequenz der Messrohre
$: # 379
liegt außerhalb des erlaubten Berei-
ches.
Ursachen:
$: # 380
– Messrohr beschädigt
– Messaufnehmer defekt oder
beschädigt
Störungsbehebung
Behebung/Ersatzteil
1. Eingegebene Anfangs- bzw. Endwerte ändern.
2. Durchfluss erhöhen oder verringern.
Empfehlung:
– Fehlerverhalten des Ausgangs auf "AKTUELLER
WERT" konfigurieren, damit Abbau des Zwischen-
speichers möglich.
– Löschen des Zwischenspeichers durch Maßnahme
unter Punkt 1.
1. Eingegebene Impulswertigkeit erhöhen.
2. Max. Impulsfrequenz erhöhen, falls das Zähl-
werk die Anzahl Impulse noch verarbeiten kann.
3. Durchfluss erhöhen oder verringern.
Empfehlung:
– Fehlerverhalten des Ausgangs auf "AKTUELLER
WERT" konfigurieren, damit Abbau des
Zwischenspeichers möglich.
– Löschen des Zwischenspeichers durch Maßnahme
unter Punkt 1.
1. Eingegebene Anfangs- bzw. Endwerte ändern.
2. Durchfluss erhöhen oder verringern.
1. Eingegebene Anfangs- bzw. Endwerte ändern.
2. Durchfluss erhöhen oder verringern.
1. Eingegebene Impulswertigkeit erhöhen.
2. Bei der Eingabe der Impulsbreite einen Wert
wählen, der von einem angeschlossenen Zähl-
werk (z.B. mechanischer Zähler, SPS usw.) noch
verarbeitet werden kann.
Impulsbreite ermitteln:
– Variante 1: Es wird die minimale Zeitdauer
eingegeben, mit welcher ein Impuls an einem
angeschlossenen Zählwerk anstehen muss,
um erfasst zu werden.
– Variante 2: Es wird die maximale (Impuls-)
Frequenz als halber "Kehrwert"eingegeben,
mit welcher ein Impuls an einem angeschlos-
senen Zählwerk anstehen muss, um erfasst zu
werden.
Beispiel: Die maximale Eingangsfrequenz des
angeschlossenen Zählwerks beträgt 10 Hz.
Die einzugebende Impulsbreite beträgt:
1
= 50 ms
2 . 10 Hz
3. Durchfluss verringern.
Kontaktieren Sie Ihre zuständige Endress+Hauser
Serviceorganisation.
A0004437
