Cubemass DCI MODBUS RS485
"
!
MODBUS
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Verhalten bei Störmeldung:
Anstelle des aktuellen Messwerts
wird der Wert "NaN" (Not a
Number) an den MODBUS
Master übertragen.
1 SYSTEM OK
Nr. # 0xx → Hardware-Fehler
2 CRITICAL FAIL.
3 AMP HW-
EEPROM
4 AMP SW-
EEPROM
11 SENSOR
HW-DAT
Endress+Hauser
9.2

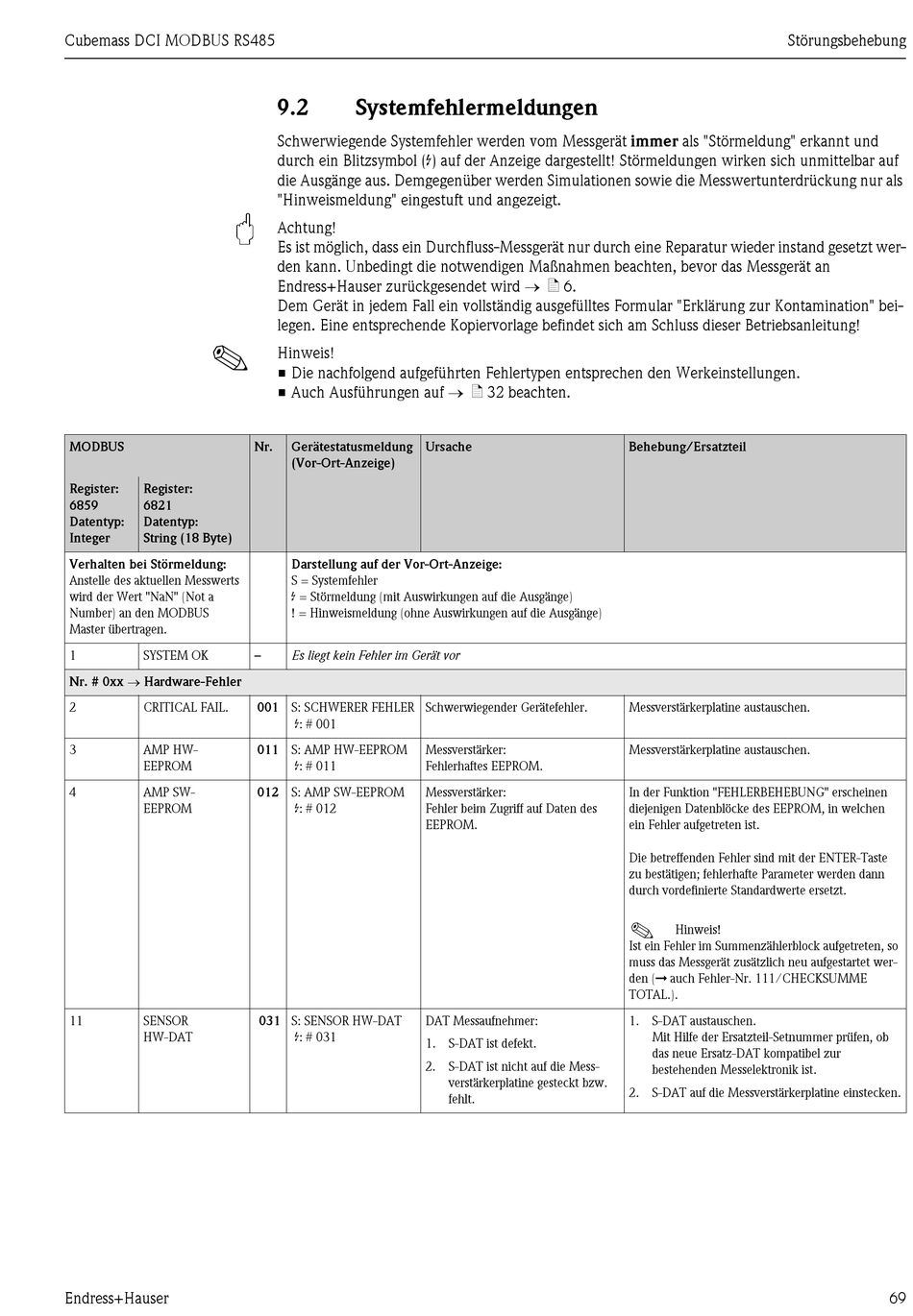

Systemfehlermeldungen

Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrückung nur als
"Hinweismeldung" eingestuft und angezeigt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Unbedingt die notwendigen Maßnahmen beachten, bevor das Messgerät an
Endress+Hauser zurückgesendet wird → ä 6.
Dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei-
legen. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen.
• Auch Ausführungen auf → ä 32 beachten.
Nr. Gerätestatusmeldung Ursache
(Vor-Ort-Anzeige)
Darstellung auf der Vor-Ort-Anzeige:
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ausgänge)
– Es liegt kein Fehler im Gerät vor
001 S: SCHWERER FEHLER Schwerwiegender Gerätefehler.
$: # 001
011 S: AMP HW-EEPROM Messverstärker:
$: # 011
Fehlerhaftes EEPROM.
012 S: AMP SW-EEPROM Messverstärker:
$: # 012
Fehler beim Zugriff auf Daten des
EEPROM.
031 S: SENSOR HW-DAT DAT Messaufnehmer:
$: # 031
1. S-DAT ist defekt.
2. S-DAT ist nicht auf die Mess-
verstärkerplatine gesteckt bzw.
fehlt.
Störungsbehebung
Behebung/Ersatzteil
Messverstärkerplatine austauschen.
Messverstärkerplatine austauschen.
In der Funktion "FEHLERBEHEBUNG" erscheinen
diejenigen Datenblöcke des EEPROM, in welchen
ein Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der ENTER-Taste
zu bestätigen; fehlerhafte Parameter werden dann
durch vordefinierte Standardwerte ersetzt.
!
Hinweis!
Ist ein Fehler im Summenzählerblock aufgetreten, so
muss das Messgerät zusätzlich neu aufgestartet wer-
den (È auch Fehler-Nr. 111/CHECKSUMME
TOTAL.).
1. S-DAT austauschen.
Mit Hilfe der Ersatzteil-Setnummer prüfen, ob
das neue Ersatz-DAT kompatibel zur
bestehenden Messelektronik ist.
2. S-DAT auf die Messverstärkerplatine einstecken.
69
