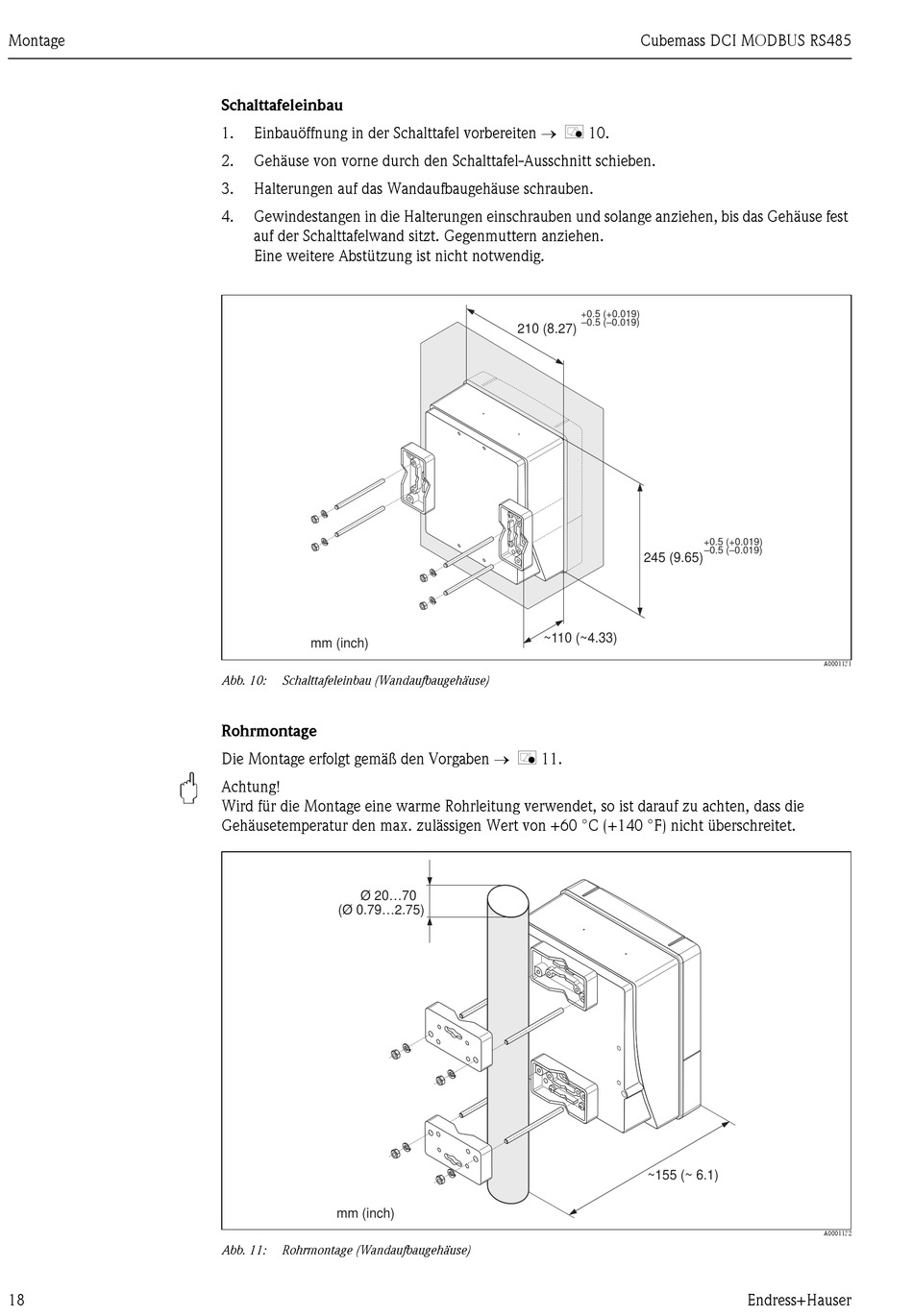

Endress+Hauser Cubemass DCI Betriebsanleitung Seite 18

Montage
"
18
Schalttafeleinbau
Einbauöffnung in der Schalttafel vorbereiten → å 10.
1.
2. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben.
3. Halterungen auf das Wandaufbaugehäuse schrauben.
4. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest
auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
Eine weitere Abstützung ist nicht notwendig.
mm (inch)
Abb. 10: Schalttafeleinbau (Wandaufbaugehäuse)
Rohrmontage
Die Montage erfolgt gemäß den Vorgaben → å 11.
Achtung!
Wird für die Montage eine warme Rohrleitung verwendet, so ist darauf zu achten, dass die
Gehäusetemperatur den max. zulässigen Wert von +60 °C (+140 °F) nicht überschreitet.
Ø 20...70
(Ø 0.79...2.75)
mm (inch)
Abb. 11: Rohrmontage (Wandaufbaugehäuse)
Cubemass DCI MODBUS RS485
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
245 (9.65)
~110 (~4.33)
~ 155 ( ~ 6.1)
+0.5 (+0.019)
–0.5 (–0.019)
A0001131
A0001132
