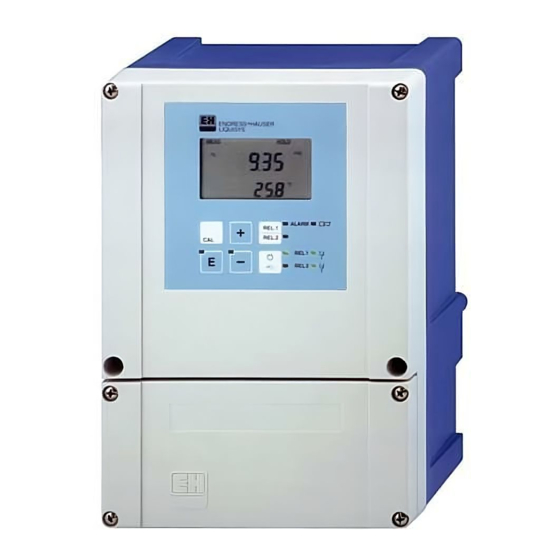

liquisys BA 174C/07/de/01.98 Nr. 50088698 Software-Version ab 1.0 CUM 252 Meßumformer für Trübung und Feststoffgehalt Betriebsanleitung Endress Hauser Unser Maßstab ist die Praxis...
Seite 2
Bitte informieren Sie sich vor allen weiteren Schritten zuerst über dieses Gerät: Allgemeine Informationen Sicherheit Gerätebeschreibung Sie wollen das Gerät montieren und in Betrieb nehmen. Hier finden Sie der Reihe nach alle notwendigen Schritte: Installation Erste Inbetriebnahme Sie wollen das Gerät bedienen oder neu konfigurieren. Hier wird das Bedienkonzept erläutert: Bedienung Gerätekonfiguration...
Dieses Zeichen warnt vor möglichen Störungen durch Fehlbedienung. Hinweis! Dieses Zeichen macht auf wichtige Informationen aufmerksam. Konformitätserklärung Der Meßumformer Liquisys CUM 252 ist unter Beachtung geltender Europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis: Eine entsprechende Konformitätserklärung kann bei Endress+Hauser angefordert werden.
Funktion der Meßanlage in Frage. Montage, Inbetriebnahme, Bedienung Das Gerät Liquisys CUM 252 ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften und EG-Richtlinien, siehe »Technische Daten«. Wenn es jedoch unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird, können von ihm Gefahren ausgehen, z.
Gerätebeschreibung liquisys CUM 252 Gerätebeschreibung Einsatzbereiche Der Meßumformer Liquisys CUM 252 ist für Meßaufgaben in folgenden Bereichen gut geeignet: Kläranlagen, Feststoffgehaltsmessung Abwasserbehandlung Wasseraufbereitung und Wasserüberwachung Trinkwasser Oberflächenwasser (Flüsse, (Stau-)Seen, Meer) Brauchwasser Indirekteinleiter Wasserrecycling Meßeinrichtung Universal-Hänge- armatur CYH 101 Liquisys CUM 252...
Sonderausführung nach Kundenwunsch Zusatzausstattung Grundausführung Feuchteschutzverlackung Sonderausführung nach Kundenwunsch ⇐ vollständiger Bestellcode CUM 252- Anhand des Bestellcodes auf dem Typen- schild des Gerätes können Sie die Geräte- variante und die Art der vorgesehenen Stromversorgung identifizieren. Bild 3.2 Geräte-Typenschild Liquisys CUM 252 Endress+Hauser...
CUM 252 Gerätebeschreibung Zubehör Sensor Eigenschaften Einsatzgebiete CUS 31 Streulichtsensor im Vollkunststoff-Gehäuse mit Trinkwasser, Saphirfenstern und Festkabelanschluß, Oberflächenwasser, Kabellänge wahlweise 7 oder 15 m, Brauchwasser Schutzart IP 68, mit integriertem Thermofühler Kläranlagenauslauf CUS 41 Streulichtsensor im Vollkunststoff-Gehäuse mit Feststoffgehaltsmessung in Saphirfenstern und Festkabelanschluß,...
Bewahren Sie die Originalverpackung für den Fall auf, daß das Gerät zu einem späteren Zeitpunkt eingelagert oder verschickt werden muß. Bei auftretenden Fragen wenden Sie sich bitte an Ihren Lieferanten bzw. das für Sie zuständige Endress+Hauser-Vertriebsbüro (siehe Rückseite dieser Betriebsanleitung). Endress+Hauser...
Dübel: Bild 4.1 Wandmontage Liquisys CUM 252 Mastmontage Liquisys CUM 252 im Feldgehäuse (optional) Zusätzlich erforderlich: Mastbefestigungssatz (siehe Montage-Zubehör). Montieren Sie den Mast- befestigungssatz an der Geräterückseite. Die Montage ist sowohl an horizontalen als auch an vertikalen Rohren möglich. Der Rohrdurchmesser darf maximal 60 mm betragen (siehe Bild 4.2).
Seite 12
Installation liquisys CUM 252 Montage-Zubehör Mastbefestigungssatz Rüstsatz für die Montage des Feldgehäuses an horizontalen oder vertikalen Rohren (max. ∅ 60 mm); Material: Edelstahl VA; Best.-Nr. 50086842 ∅ 8 ∅ 8 Bild 4.3 Mastbefestigungssatz Achtung: Für die Montage im Freien ist das Wetterschutzdach CYY 101 zu verwenden (siehe Montage-Zubehör).
CUM 252 Installation Anschließen Warnung: Der Anschluß ans Netz darf nur durch entsprechend geschultes Fachpersonal erfolgen. Arbeiten am Gerät dürfen nur im spannungsfreien Zustand durchgeführt werden. Keine Inbetriebnahme ohne Schutzleiteranschluß. In der Nähe des Gerätes muß eine eindeutig gekennzeichnete Netztrennvorrichtung installiert sein.
Seite 14
Signalausgang 1 TU Signalausgang 2 Temp. *) optional Bild 4.6 Elektrischer Anschluß von Liquisys CUM 252 Achtung: Verbinden Sie die zwei Signalausgänge nicht miteinander! Wenn Sie beide an eine SPS mit gemeinsamer Masse aller Eingänge anschließen wollen, so müssen Sie einen Ausgang nochmals zusätzlich galvanisch trennen.
CUM 252 Installation Anschluß des Sensors CUS 31 bzw. CUS 41 Der Anschluß des Sensors erfolgt über das mehradrige Meßkabel, das am Sensor befestigt ist. Verwenden Sie bei einer eventuell notwendigen Verlängerung des Meßkabels die Verbindungsdose VBM und ein geschirmtes Kabel mit 2 × 2 Adern twisted pair.
Erste Inbetriebnahme liquisys CUM 252 Erste Inbetriebnahme Schließen Sie einen Sensor vom Typ CUS 31 oder CUS 41 an den Meßumformer CUM 252 an. Nach dem Einschalten ist die Meßkette für Trübungsmessung (Einheit FNU) ohne weitere Kali- bration betriebsbereit. Möchten Sie die Feststoffkonzentration in ppm, g/l oder % messen, soll- ten Sie nach dem Einschalten zuerst die Meßgröße/Einheit und den Kalibrierdatensatz einstellen...
Seite 17
CUM 252 Erste Inbetriebnahme Werkseinstellungen Beim ersten Einschalten besitzt das Gerät die folgenden Werkseinstellungen: Trübungsmessung in FNU Art der Messung Temperatur-Offset / 0 °C 0 FNU Trübungs-Offset Grenzwert 1 0 FNU MIN-Kontakt ohne Verzögerung Kontaktfunktion Grenzwertgeber 1 (schaltet bei Unterschreiten von Grenzwert 1) 9999 FNU (Meßbereichsendwert, abhängig von...
Auto- / Hand-Betrieb für Grenzwert- Gerätekonfiguration Schaltausgänge Bild 6.1 Bedienelemente Liquisys CUM 252 Anzeigeelemente LED-Anzeigen Anzeige des angesteuerten Relais im »Hand«-Betrieb (rote LED). Anzeige der aktuellen Betriebsart »Auto« (grüne LED) oder »Hand« (gelbe LED). Anzeige des Arbeitszustands der Relais 1 und 2.
Seite 19
Blinkt bei Kalibrierfehler oder Sensoralarm. »ATC«: »Error«: Im Meßmodus: Symbol »Prozeßmedium«. Blinkt bei Temperaturfehler. Fehleranzeige Temperatur. Blinkt bei Sensor- oder Im Setup- / Kalibr.- Prozeßalarm zusammen Modus z. B. Einstellwert mit dem Sensor-Symbol. Bild 6.2 Flüssigkristall-Anzeige Liquisys CUM 252 Endress+Hauser...
Bedienung liquisys CUM 252 Funktion der Tasten Schnellkalibrierung Nach Druck auf die CAL-Taste fragt das Gerät zunächst den Zugriffscode für die Schnellkalibrierung (11) ab, um anschließend direkt in den Kalibriermodus zu springen. Setup-Aufruf Nach Druck auf die E-Taste und Eingabe des Setup-Codes (22) gelangt man in den Setup-Modus.
CUM 252 Bedienung Bedienkonzept Betriebsmodi Meßmodus Standard-Betriebs- zustand, Anzeige der aktuellen Meßwerte Code: Setup-Modus Lese-Modus Schnellkalibrier-Modus (3-Pt-Kalibration) Zugang zu allen Konfigura- Alle Einstellungen Durchlauf der Kalibrier- tions- und Kalibriermenüs. können gelesen, routine, anschließend Einstellungen nach den aber nicht verändert Rückkehr in den Meßmo-...
Seite 22
Bedienung liquisys CUM 252 Menüstruktur Die Konfigurations- und Kalibrierfunktionen sind menüförmig in Funktionsgruppen zusammengefaßt. Hinweis: Eine Übersicht über die Liquisys-Menü-Struktur können Sie aus dem hinteren Umschlag dieser Betriebsanleitung ausklappen. Die Auswahl einer Funktionsgruppe erfolgt im Setup-Modus mit den Tasten »+« und »–«.
CUM 252 Bedienung Hold-Funktion: »Einfrieren« der Ausgänge Sowohl im Setup-Modus als auch bei der Schnellkalibrierung wird der Stromausgang »einge- froren«, d. h., er behält konstant den letzten Zustand. Im Display erscheint die Anzeige »HOLD«. Bei Automatikbetrieb gehen alle Kontakte in die Ruhestellung. Eine eventuell aufgelaufene Alarm- verzögerung wird auf »0«...
Seite 24
Bedienung liquisys CUM 252 Anwählen der Funktionsgruppe »Grenzwert 2« (SP 2 = Set Point 2). Anwählen der Funktion »Grenzwert eingeben«. Ändern der Einstellung von z. B. 200,0 FNU auf 120,0 FNU. Bestätigen der Eingabe. Das Gerät schaltet zur nächsten Funktion weiter.
CUM 252 Bedienung Rücksprung in den Meßmodus durch gleichzeitiges Drücken der Tasten »+« und »–«. Der Hold-Zustand ist aufgehoben. Anwählen des Feldes »Setup-Code«. Verändern der Codezahl (beliebig), um den Zugriff wieder zu sperren. Bestätigen der beliebigen Sperr-Codezahl. Das Gerät schaltet wieder in den Meßmodus.
Seite 26
Bedienung liquisys CUM 252 Umschalten auf Handbetrieb Das Umschalten auf Handbetrieb erfolgt durch die Auto / Hand-Taste. In dieser Betriebsart können die Relais und ein eventuell am Sensor vorhandener Wischer von Hand mit den Tasten »+« und »–« ein- und ausgeschaltet werden.
CUM 252 Gerätekonfiguration Gerätekonfiguration Meßstelle konfigurieren Diese Funktionsgruppe dient zur Auswahl der Meßgröße und zur Konfiguration der Relais- und Reinigungsfunktionen. Feld Auswahl / Bereich Anzeige Info Trübung: Auswahl der Meßgröße und Der Meßbereich 0 ... 9999 FNU der Einheit ist abhängig vom...
Seite 28
Gerätekonfiguration liquisys CUM 252 Feld Auswahl / Bereich Anzeige Info 3 ... 600 s Eingabe der Reinigungszeit für Wischer und Sprüh- Diese Felder reinigungssystem werden (On.t = Reinigungszeit ausgeblendet, = Intervall, in dem Wischer wenn kein und/oder Sprühreinigungs- Wischer und kein system aktiviert sind) Sprühreinigungs-...
CUM 252 Gerätekonfiguration Grenzwertgeber konfigurieren In diesen Funktionsgruppen werden die Parameter für die Grenzwerteinstellung konfiguriert. Die Programmierung für Grenzwert 1 und 2 unterscheidet sich nicht und wird deshalb zusammen beschrieben. Kennlinie der Grenzwertgeber MIN-Funktion (Lo) MAX-Funktion (Hi) SP 1 SP 2 Bild 7.2 Kennlinie der Grenzwertgeber (HYS = Hysterese, SP = Sollwert, x = Meßwert)
Seite 30
Gerätekonfiguration liquisys CUM 252 Feld Auswahl / Bereich Anzeige Info 0 ... Meßbereichs- Eingabe des Grenzwertes endwert für Grenzwertgeber 1 / 2, je nach eingestelltem Meßbereich in Default: FNU, ppm, g/l, % Grenzwert 1: 0,00 FNU, ppm, g/l oder %...
CUM 252 Gerätekonfiguration Stromausgangsbereich wählen In dieser Funktionsgruppe wird der Bereich für den bzw. die Stromausgänge festgelegt. Feld Auswahl / Bereich Anzeige Info 0 – 20 mA Umschalten der Untergrenze 4 – 20 mA des Stromausganges auf 0 oder 4 mA (out = Stromausgang) Default: 4 –...
Gerätekonfiguration liquisys CUM 252 Allgemeine Geräteeinstellung konfigurieren In dieser Funktionsgruppe ist die allgemeine Geräte-Konfiguration zusammengefaßt. Feld Auswahl / Bereich Anzeige Info Eingabe der Filterzeit T des 0 ... 120 s gleitenden Meßwertfilters mit PT1-Verhalten, –t / T Sprungantwort: k⋅(1 – e...
Seite 33
CUM 252 Gerätekonfiguration Feld Auswahl / Bereich Anzeige Info Mit dieser Funktion können die werksseitig vorgegebenen Werte für alle Funktionen des Meßumformers übernommen werden (no = nicht übernehmen) (YES = übernehmen) Default: no (dEF = Werkseinstellung) Warnung: Bei Übernahme der Werkseinstellung werden alle vom Benutzer vorgenommenen Einstellungen überschrieben,...
Gerätekonfiguration liquisys CUM 252 Kalibrierung anpassen In dieser Funktionsgruppe kann die aktuelle Kalibrierkennlinie nach erfolgter 3-Punkt-Kalibrie- rung nachträglich angepaßt werden. 1-Punkt-Anpassung für Proben höherer Konzentration Anpassung der Kennlinie im g/l- bzw. %-Meßbereich bei einer beliebigen Konzentration mit in die Probe eingetauchtem Sensor (1-Punkt-Anpassung), z. B. bei einer veränderten Schlamm- situation.
Seite 35
CUM 252 Gerätekonfiguration Einbauabgleich für Proben mit geringer Trübung Anpassung an eine Einbausituation, bei der es bei geringer Trübung zu Reflexionen an einer Rohrleitungs- oder Armaturenwandung und damit zu Meßfehlern kommen kann (Mindestrohr- durchmesser bei reflektierender Rohrinnenwand DN 100 bzw. entsprechender Wandabstand).
Gerätekonfiguration liquisys CUM 252 3-Punkt-Kalibrierung des Meßumformers In dieser Funktionsgruppe wird die Kalibrierung des Meßumformers durchgeführt. Übersicht über die Kalibrierung Die Kalibrierung der Meßkette ist immer eine 3-Punkt-Kalibrierung, d.h. mit drei Proben bekann- ter Trübung bzw. bekannten Feststoffgehaltes des Meßmediums wird die gesamte Kalibrierkenn- linie der Meßkette für das Prozeßmedium vom Meßumformer CUM 252 errechnet.
Seite 37
CUM 252 Gerätekonfiguration Möglichkeiten der Kalibrierung Der Meßumformer CUM 252 besitzt in dieser Funktionsgruppe mehrere Möglichkeiten eine 3-Punkt-Kalibrierung durchzuführen. Sie können im ersten Feld der Funktionsgruppe zwischen drei Kalibrierfunktionen wählen: Auswahl »SEnS«: (Funktion 1) 3-Punkt-Naßkalibrierung mit drei Proben bekannter oder geschätzter Konzentration.
Seite 38
Gerätekonfiguration liquisys CUM 252 Beschreibung Anzeige Info Tauchen Sie den Sensor in die Probe mit der mittleren Konzentration, vorzugsweise der Originalproben- Konzentration. In der Anzeige wird der Wert 3,3⋅Kalibrierwert1 vorge- Zulässig ist ein schlagen. Wurde die Probe Konzentrationswert zwischen entsprechend vorbereitet, so kann 1,1⋅Kalibrierwert1 und 90 %...
Seite 39
CUM 252 Gerätekonfiguration Achtung: Die bei der 3-Punkt-Kalibrierung errechnete Kennlinie wird in dem momentan aus- gewählten Kalibrierdatensatz (siehe Funktionsgruppe »ConF«, Allgemeine Geräte- einstellungen) abgelegt. Wurde ein nicht veränderbarer Kalibrierdatensatz (read only) ausgewählt, so ist keine Kalibrierung möglich. Weichen die errechneten relativen Kalibrierergebnisse (Funktionsgruppe data-Cal) um mehr als 50 % vom Referenzwert 100 % ab, so wird eine Warnung ausgegeben (Symbol »Sensor«...
Gerätekonfiguration liquisys CUM 252 Eingabe des exakten Konzentrationswertes für die Originalprobe (Funktion 3) Beschreibung Anzeige Info Auswahl der Funktion »Corr« im ersten Feld der Funktionsgruppe, mit »E« bestätigen. Eingabe des Konzentrationswertes Zulässig ist ein der unverdünnten Originalprobe mit Konzentrationswert zwischen »+«...
Seite 41
CUM 252 Gerätekonfiguration Feld Auswahl/Bereich Anzeige Info Anzeige des relativen 10,0 ... 500,0 % Kalibrierergebnisses für Kalibrierpunkt1 (Pt.1 = Kalibrierpunkt1) Anzeige des relativen 10,0 ... 500,0 % Kalibrierergebnisses für Kalibrierpunkt2 (Pt.2 = Kalibrierpunkt2) Anzeige des relativen 10,0 ... 500,0 % Kalibrierergebnisses für...
Gerätediagnose liquisys CUM 252 Gerätediagnose Warnung: Alarmgeber müssen eine unabhängige Stromversorgung haben! Eine Alarmierung bei Stromausfall ist sonst unmöglich! Grenzwertalarm Ein Alarm wird ausgelöst, wenn der Meßwert länger als die im Menü »ConF« eingestellte Alarmverzögerung – den oberen Grenzwert überschreitet oder –...
Seite 43
2: Interner Kommunikationsfehler Wirkung: Alarm-LED leuchtet Alarmkontakt (41 / 42) wird geschlossen Hold-Funktion wird aktiv Läßt sich der Systemfehler durch Aus- und Einschalten der Versorgungsspannung nicht beseitigen, so muß das Gerät zur Instandsetzung an die zuständige Endress+Hauser- Vertriebsniederlassung eingeschickt werden. Endress+Hauser...
Gerätediagnose liquisys CUM 252 Mögliche Störungen im Meßbetrieb und ihre Beseitigung Prüfung Behebung Keine Anzeige, keine Sensorreaktion Liegt am Meßumformer Netzspannung an? Netzspannung anlegen Ist der Sensor am Meßumformer Sensor anschließen angeschlossen? Anzeigewert stark schwankend Keine homogene Probe/Anströmung des Sensor so positionieren, daß Anströmung...
Kappe des Sicherungshalters lösen (Bajonettverschluß), Sicherung austauschen und Kappe wieder aufsetzen. Weitergehende Reparaturen Alle weitergehende Reparaturen dürfen nur direkt beim Hersteller oder durch die Endress+Hauser-Serviceorganisation durchgeführt werden. Eine Übersicht über das Endress+Hauser-Servicenetz finden Sie auf der Rückseite dieser Betriebsanleitung. Endress+Hauser...
Seite 50
Anhang liquisys CUM 252 Mastbefestigungssatz ..10 Schalthysterese ....44 Mastmontage ....9 Schaltleistung .
Seite 51
CUM 252 Anhang Anzeige Abkürzung für Bedeutung Seite alarm contact Alarmkontakt alarm delay Alarmverzögerung application Anwendungsbereich Funktionsgruppe calibration 32-37 Kalibrieren calibration code Kalibrier-Code clean hold Clean-Hold-Nachwirkzeit cleaner Wischersteuerung ein/aus 24, 25 Faktor zur Umrechnung in conversion factor die Anwendereinheit...
Seite 52
Anhang liquisys CUM 252 Anzeige Abkürzung für Bedeutung Seite filter Filterzeit Funktionsgruppe Meßwertanpassung fleeting contact Wischkontakt Max-Kontakt, Grenzwertüber- high 22, 28 wachung mit oberer Schwelle hysteresis Hysterese 22, 28 1 point 1-Punkt-Anpassung Relaisauswahl limit contact.limit contact Grenzwertgeber 1 und 2 Relaisauswahl Grenzwertgeber limit contact.spray cleaner...
Seite 53
CUM 252 Anhang Anzeige Abkürzung für Bedeutung Seite point 1 Punkt 1 der 3-Punkt-Kalibrierung 34, 36, 38 point 2 Punkt 2 der 3-Punkt-Kalibrierung 35, 36, 38 point 3 Punkt 3 der 3-Punkt-Kalibrierung 35, 36, 38 reflection Auswahl Einbauabgleich reflection...
Seite 54
Anhang liquisys CUM 252 Anzeige Abkürzung für Bedeutung Seite type Relaiskonfiguration under range Anzeigebereich unterschritten übernehmen Auswahl Ausgangsbereich 0 ... 20 mA Auswahl Ausgangsbereich 4 ... 20 mA Funktionsgruppe 3-point calibration 3-Punkt-Naßkalibrierung Sensor CUS 31 Sensor CUS 41 Relais 1 aus und Sprühreinigungskontakt ein...
liquisys Anhang CUM 252 Meßmodus Menü-Struktur (Normalbetrieb) Die in dieser Übersicht dargestellten Anzeige-Inhalte sind nur beispielhaft und können im Betrieb abweichen. Rücksprung in den Meßmodus aus allen Menüfeldern + falscher Die mit einem Dreieck in der Codeabfrage Code rechten unteren Ecke gekenn- zeichneten Felder werden abhängig von der Konfiguration ausgeblendet.
