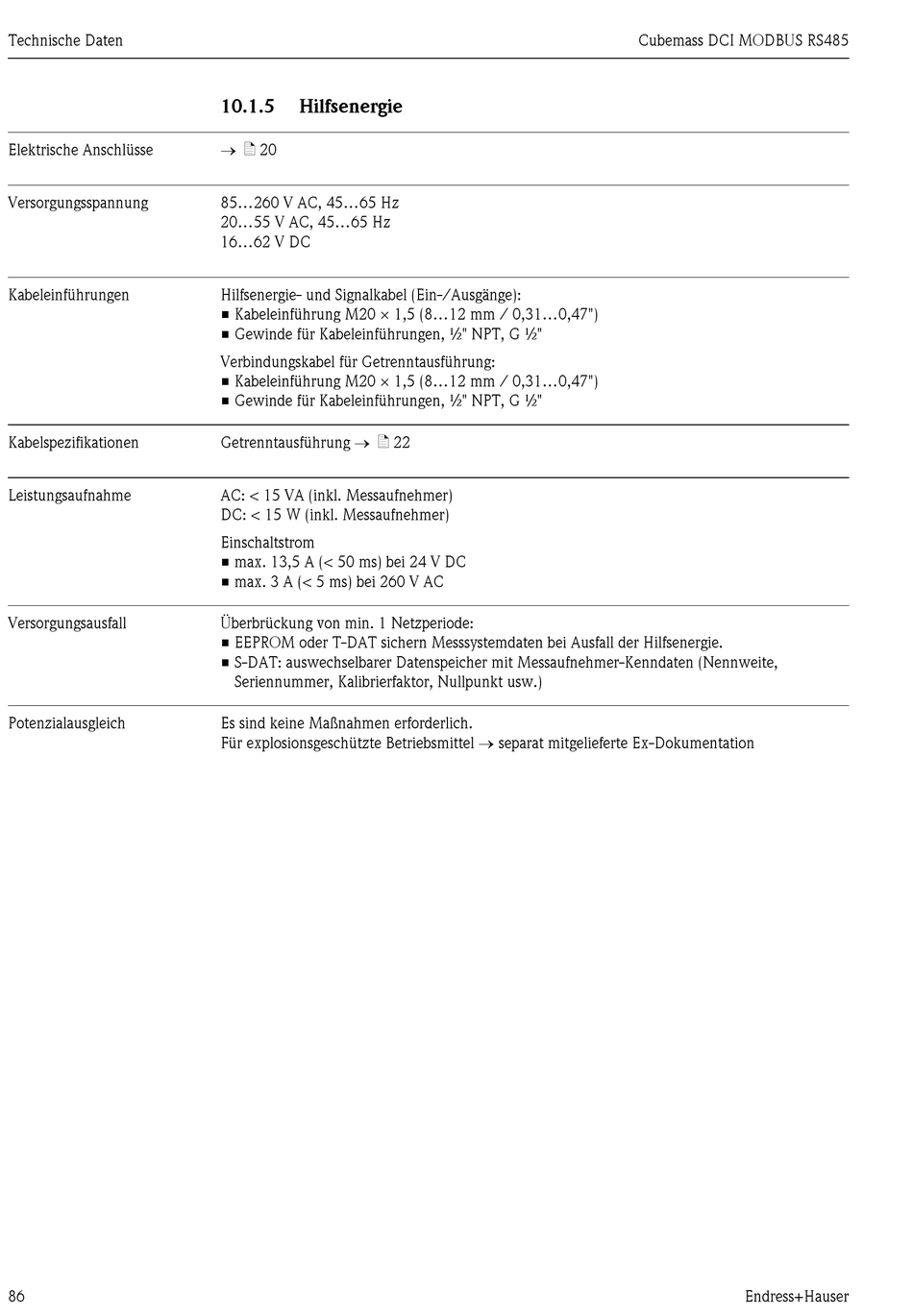

Hilfsenergie - Endress+Hauser Cubemass DCI Betriebsanleitung

Technische Daten
Elektrische Anschlüsse
Versorgungsspannung
Kabeleinführungen
Kabelspezifikationen
Leistungsaufnahme
Versorgungsausfall
Potenzialausgleich
86
10.1.5

Hilfsenergie

→ ä 20
85...260 V AC, 45...65 Hz
20...55 V AC, 45...65 Hz
16...62 V DC
Hilfsenergie- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Getrenntausführung → ä 22
AC: < 15 VA (inkl. Messaufnehmer)
DC: < 15 W (inkl. Messaufnehmer)
Einschaltstrom
• max. 13,5 A (< 50 ms) bei 24 V DC
• max. 3 A (< 5 ms) bei 260 V AC
Überbrückung von min. 1 Netzperiode:
• EEPROM oder T-DAT sichern Messsystemdaten bei Ausfall der Hilfsenergie.
• S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kenndaten (Nennweite,
Seriennummer, Kalibrierfaktor, Nullpunkt usw.)
Es sind keine Maßnahmen erforderlich.
Für explosionsgeschützte Betriebsmittel → separat mitgelieferte Ex-Dokumentation
Cubemass DCI MODBUS RS485
Endress+Hauser
