5.3.3 Bestätigen von Fehlermeldungen
Aus Gründen der Anlage- und Prozesssicherheit kann das Messgerät so konfiguriert werden, dass
angezeigte Störmeldungen ($) nicht nur behoben, sondern vor Ort durch Betätigen von F auch
bestätigt werden müssen. Erst dann verschwinden Fehlermeldungen wieder von der Anzeige!
Das Ein- oder Ausschalten dieser Option erfolgt über die Funktion "QUITTIERUNG STÖRMEL-
DUNGEN" (È Handbuch "Beschreibung Geräteparameter").
Hinweis!
• Störmeldungen ($) können auch über den Statuseingang zurückgesetzt und bestätigt werden.
• Hinweismeldungen (!) müssen nicht bestätigt werden. Sie erscheinen jedoch solange auf der
Anzeige, bis die Fehlerursache behoben ist.
5.4

Kommunikation MODBUS RS485

5.4.1

MODBUS RS485 Technologie

Der MODBUS ist ein offenes standardisiertes Feldbus-System, welches in den Bereichen der
Fertigungs-, Prozess- und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den MODBUS RS485 werden die funktionellen Merkmale eines seriellen Feldbus-Systems
festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander vernetzt werden.
Der MODBUS RS485 unterscheidet zwischen Master- und Slave-Geräten.
• Master-Geräte
Master-Geräte bestimmen den Datenverkehr auf dem Feldbus-System. Sie können Daten ohne
externe Anforderung senden.
• Slave-Geräte
Slave-Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine eigenstän-
digen Zugriffsrechte auf den Datenverkehr des Feldbus-System sondern senden ihre Daten nur
aufgrund der externen Anforderung eines Masters.
2

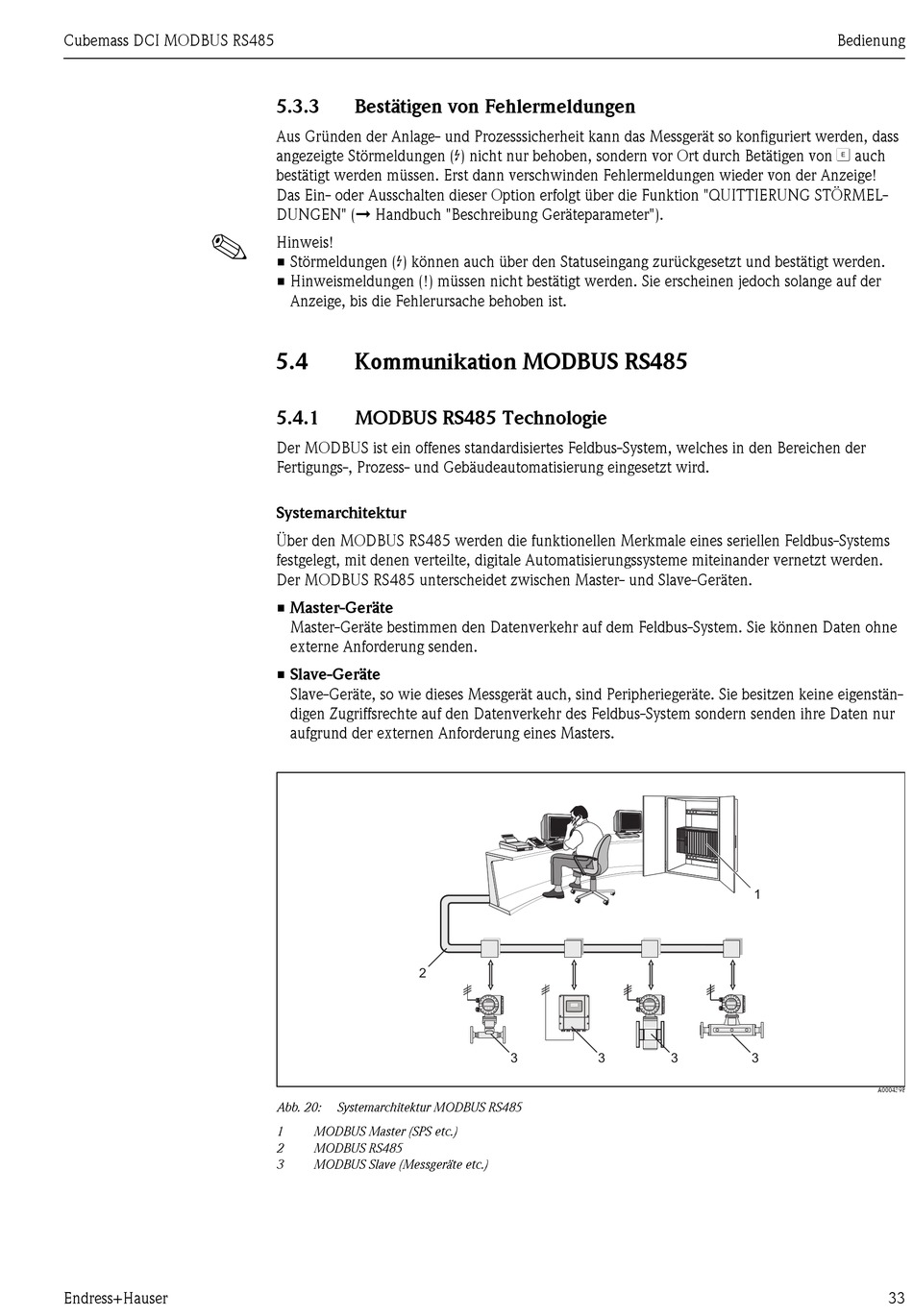

Abb. 20: Systemarchitektur MODBUS RS485
1 MODBUS Master (SPS etc.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte etc.)
3 3 3
Bedienung
1
3
A0004398
33
