Cubemass DCI
#
Endress+Hauser

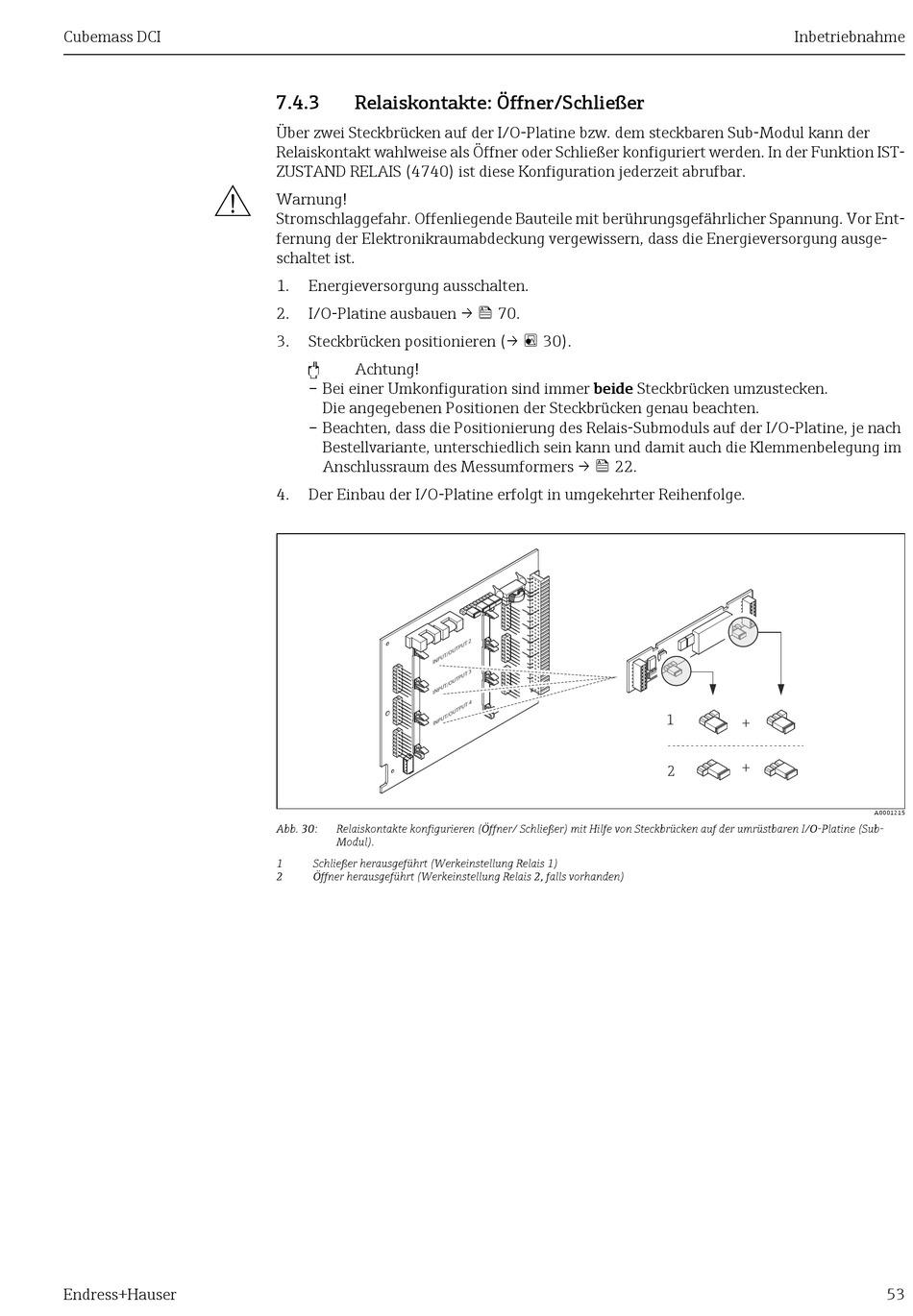

7.4.3
Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Sub-Modul kann der
Relaiskontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion IST-
ZUSTAND RELAIS (4740) ist diese Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr. Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vor Ent-
fernung der Elektronikraumabdeckung vergewissern, dass die Energieversorgung ausge-
schaltet ist.
1.
Energieversorgung ausschalten.
2.
I/O-Platine ausbauen → 70.
3.
Steckbrücken positionieren (→ 30).
"
Achtung!
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken.
Die angegebenen Positionen der Steckbrücken genau beachten.
– Beachten, dass die Positionierung des Relais-Submoduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers → 22.
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
T /
P U
I N
T /
P U
I N
T /
P U
I N
Abb. 30:
Relaiskontakte konfigurieren (Öffner/ Schließer) mit Hilfe von Steckbrücken auf der umrüstbaren I/O-Platine (Sub-
Modul).
1
Schließer herausgeführt (Werkeinstellung Relais 1)
2
Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
2
U T
T P
O U
3
U T
T P
O U
4
U T
T P
O U
Inbetriebnahme
1
+
+
2
A0001215
53
