Ersatzteile

Eine ausführliche Fehlersuchanleitung befindet sich in den vorhergehenden Kapiteln → ä 68.
Darüber hinaus unterstützt das Messgerät durch eine permanente Selbstdiagnose und durch die
Anzeige aufgetretener Fehler.
Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte
Ersatzteile erfordert. Eine Übersicht der lieferbaren Ersatzteile → å 38.
Hinweis!
Ersatzteile können direkt bei Ihrer Endress+Hauser-Vertretung, unter Angabe der Seriennummer,
die auf dem Messumformer-Typenschild aufgedruckt ist (→ ä 8), bestellt werden.
Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile:
• Ersatzteil
• Zusatzteile, Kleinmaterialien (Schrauben usw.)
• Einbauanleitung
• Verpackung
1
5
6
7

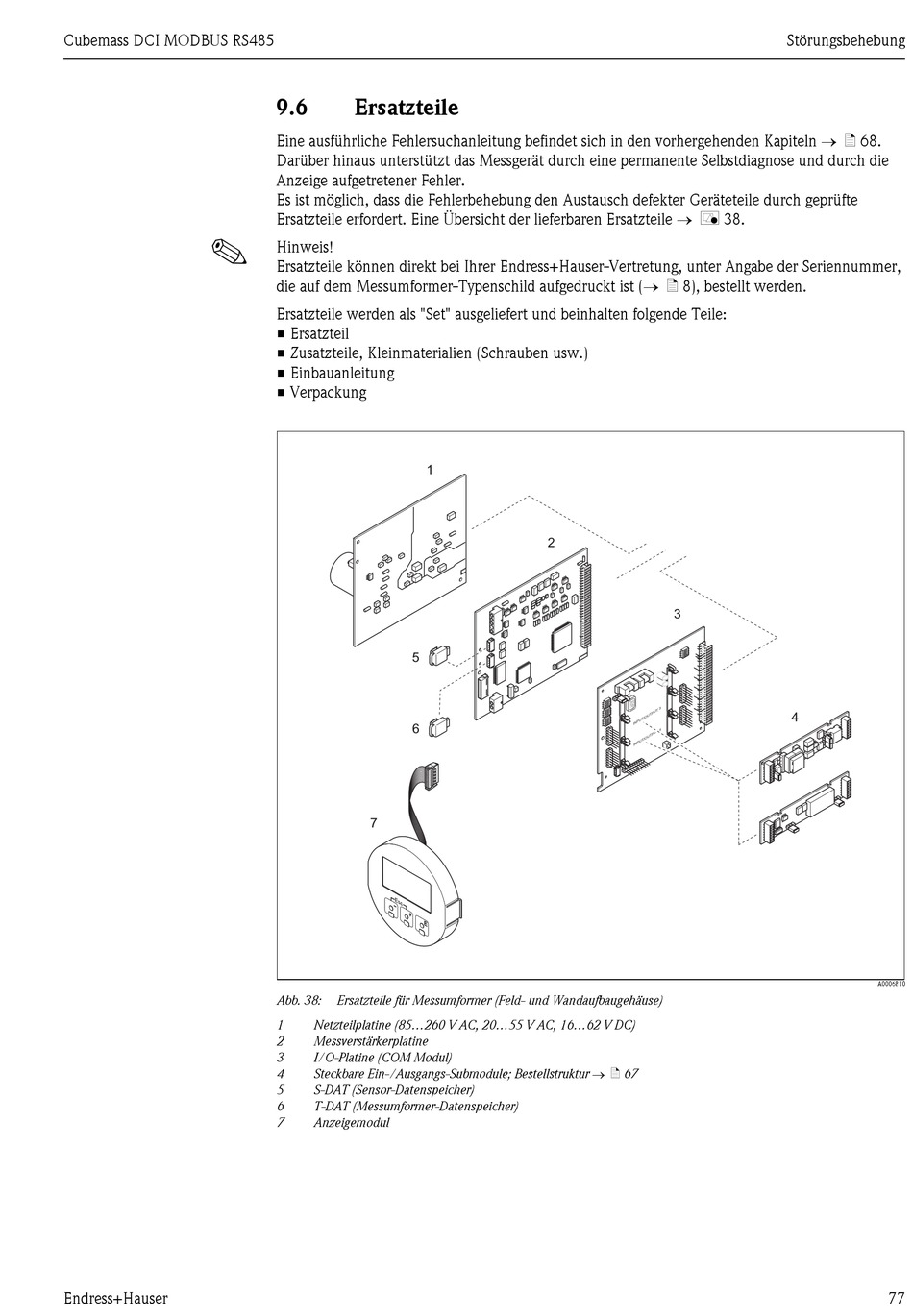

Abb. 38: Ersatzteile für Messumformer (Feld- und Wandaufbaugehäuse)
1 Netzteilplatine (85...260 V AC, 20...55 V AC, 16...62 V DC)
2 Messverstärkerplatine
3 I/O-Platine (COM Modul)
Steckbare Ein-/Ausgangs-Submodule; Bestellstruktur → ä 67
4
5 S-DAT (Sensor-Datenspeicher)
6 T-DAT (Messumformer-Datenspeicher)
7 Anzeigemodul
2
3
1
2
3
4
1
2
3
4
3
U T
1
2 T P
3
O U
4
T /
1 P U
2
I N
3
4
4
U T
T P
O U
T /
P U
I N
