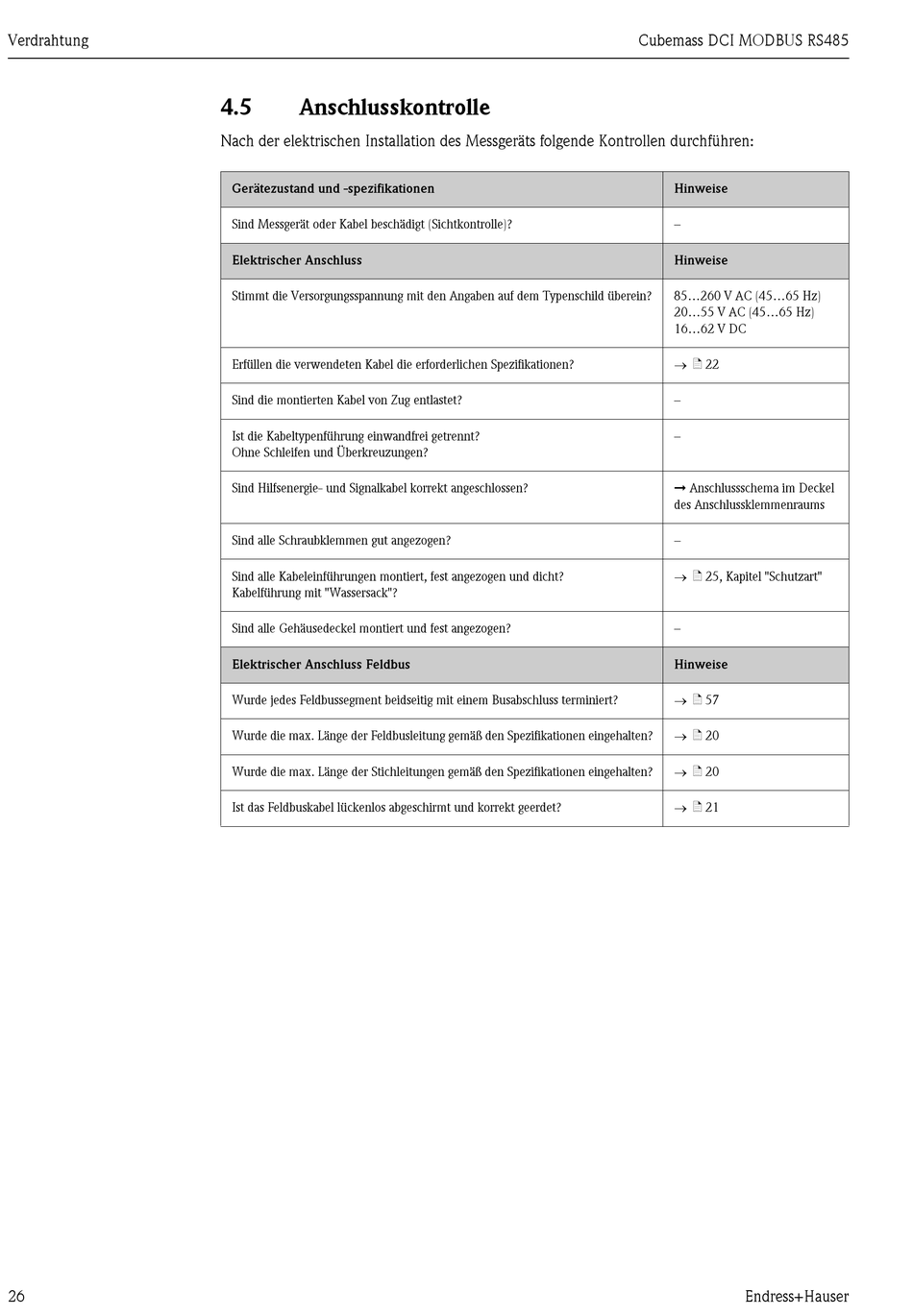

4.5
Anschlusskontrolle
Nach der elektrischen Installation des Messgeräts folgende Kontrollen durchführen:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Elektrischer Anschluss Feldbus
Wurde jedes Feldbussegment beidseitig mit einem Busabschluss terminiert?
Wurde die max. Länge der Feldbusleitung gemäß den Spezifikationen eingehalten?
Wurde die max. Länge der Stichleitungen gemäß den Spezifikationen eingehalten?
Ist das Feldbuskabel lückenlos abgeschirmt und korrekt geerdet?
Cubemass DCI MODBUS RS485
Hinweise
–
Hinweise
85...260 V AC (45...65 Hz)
20...55 V AC (45...65 Hz)
16...62 V DC
→ ä 22
–
–
È Anschlussschema im Deckel
des Anschlussklemmenraums
–
→ ä 25, Kapitel "Schutzart"
–
Hinweise
→ ä 57
→ ä 20
→ ä 20
→ ä 21
