7. Câblage de l'alimentation
• Câblage de l'alimentation
de la borne monophasée :
1 Ph + N + T
16,5 mm

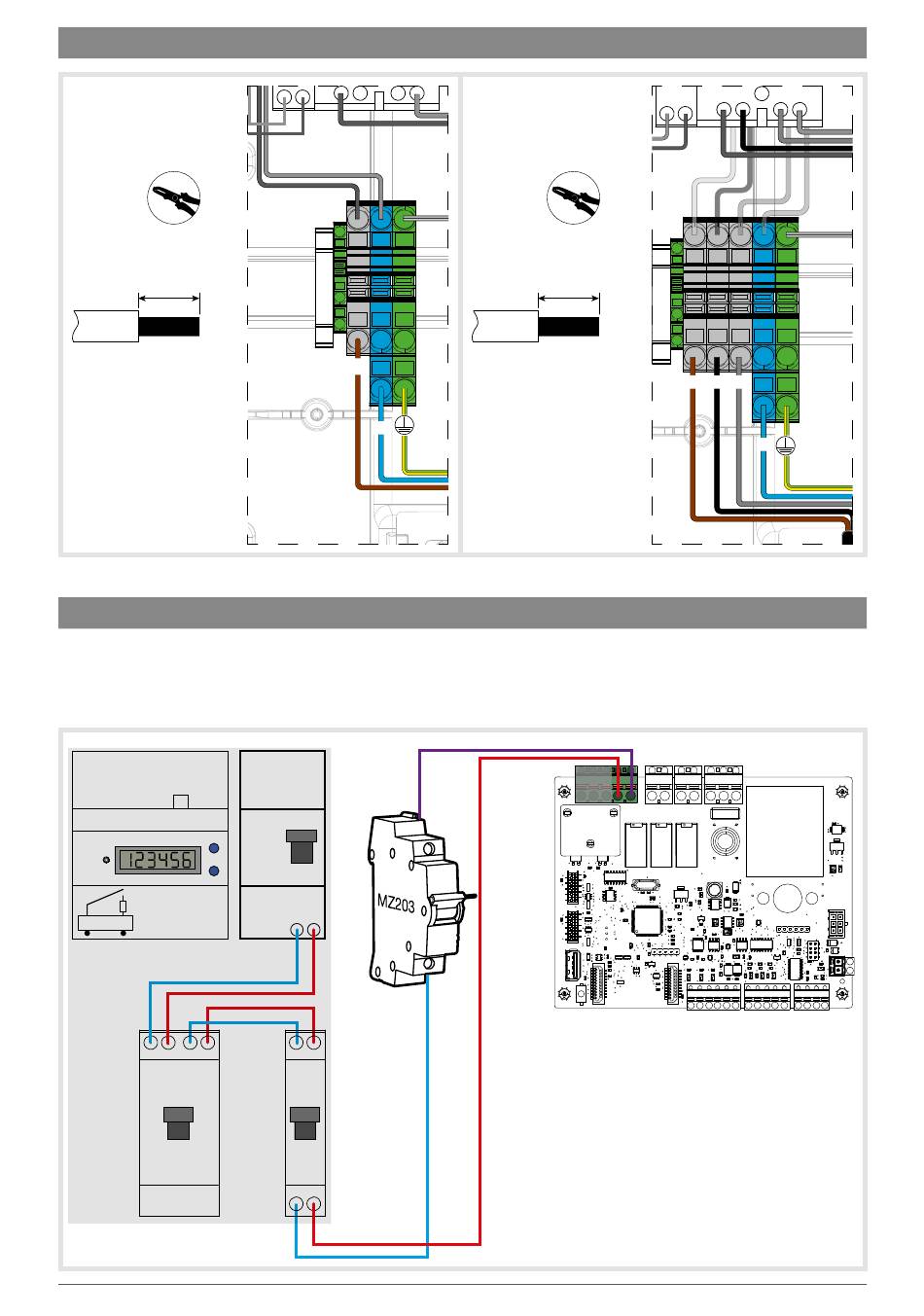

8. Câblage de la bobine à émission de courant MZ203 (fonction Shunt Trip)
Le déclencheur à émission de courant - 230/415 VAC - HAGER MZ203, aussi appelé bobine à émission de courant, est une sécurité supplémentaire,
non obligatoire, qui vient compléter le duo obligatoire Interrupteur différentiel + disjoncteur, afin d'assurer une protection électrique complète de
votre borne de recharge. Il est mis en œuvre pour couper l'alimentation de la borne dans le cas où le contacteur de la prise T2/T2S est collé.
Le déclencheur à émission de courant est obligatoire pour obtenir la certification ZE Ready.
Il se couple au disjoncteur et permet le déclenchement de celui-ci à distance.
C1 C2
N N
ID 30 mA
L1
N
C1
N
C2
N L
N
Le disjoncteur
(réf. MFN702)
2A n'est pas
2A
fourni avec
la borne de
N
charge
• Câblage de l'alimentation
de la borne triphasée :
3 Ph + N + T
16,5 mm
ST ST
section cable
shunt trip :
2x 1.5 mm
2
ESC440
