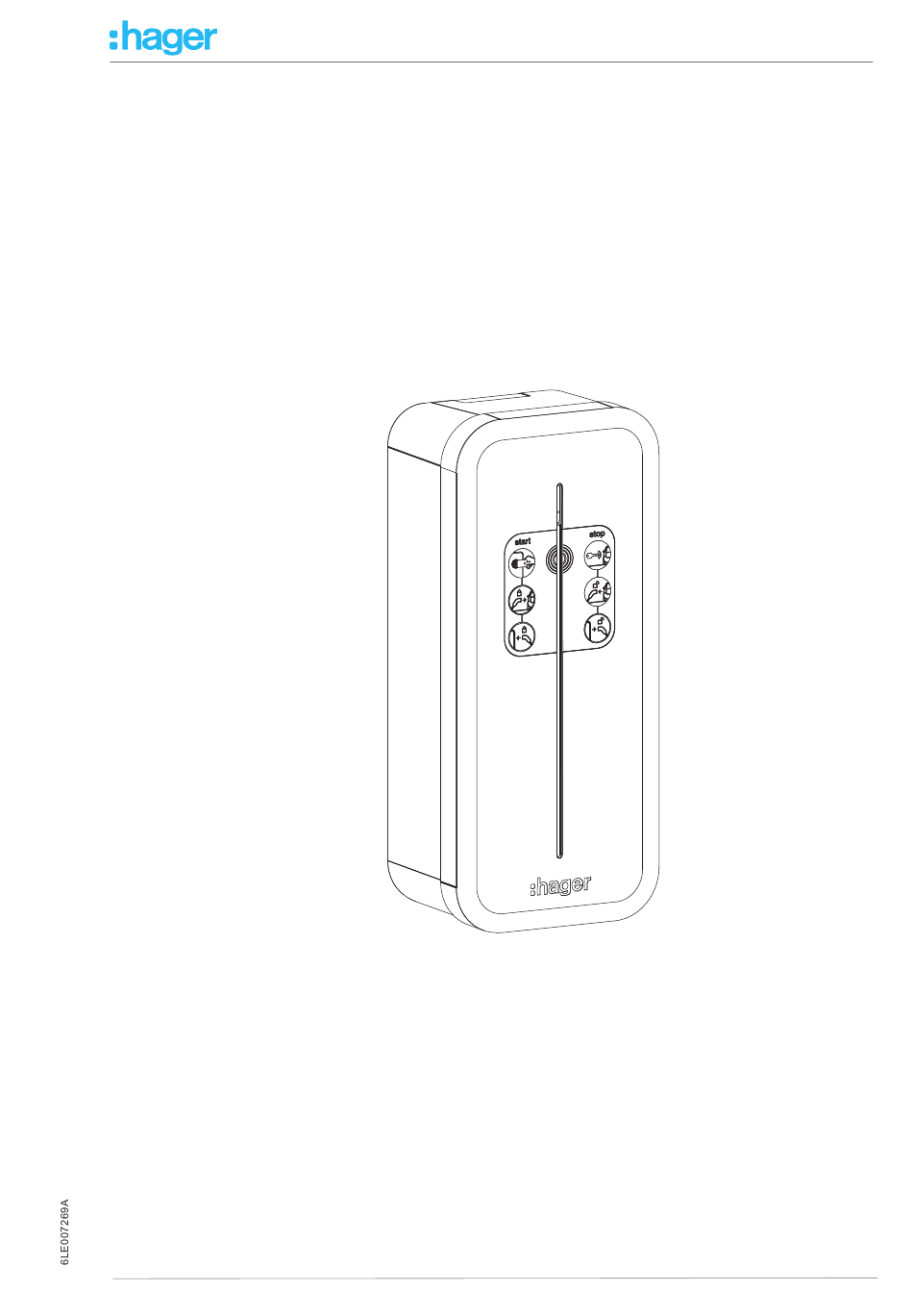

- Seite 1 Witty E-Ladestation 22 kW Bedienungs- und Montageanleitung Ladestation witty flow EEBus 22 kW XEV1S22T2TF Seite 1/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 2: Inhaltsverzeichnis
Parameter Erweiterte Funktionen ........................30 Parameter Smart Charging / ISO 15118 ......................30 Parameter Lokaler Zugriff ..........................30 Parameter SuperUser-Zugang ...........................30 Parameter Standard und Normen ........................30 Parameter Submetering .............................31 Ladestation mit dem Energiemanagement Controller (EMC) verbinden ............31 Seite 2/41 hager.com Technische Änderungen vorbehalten 06-2021... - Seite 3 Witty E-Ladestation 22 kW Integration ins Hager flow System über die angeschlossene Netzwerkleitung ..........31 Stand-alone Betrieb mit angeschlossener Netzwerkleitung ................31 Bedienung des Gerätes............................32 Verwendung des Ladekabel ..........................32 Bedienung ohne Zugangsberechtigung ......................32 Ladevorgang starten ............................33 Bedienung mit Zugangsberechtigung ........................34 Ladevorgang beendet ............................34 Sicherheits- und Gebrauchshinweise des Ladekabels............35...
-
Seite 4: Sicherheitshinweise
Das Gerät ist nur für den Gebrauch im privaten und halböffentlichen Bereich (Privat- grundstücke, Firmenparkplätze oder Betriebshöfe) geeignet. Das Gerät darf nur von einer ausgebildeten und Hager zertifizierten Elektrofachkraft mon- tiert, installiert, gewartet und für den Gebrauch vorbereitet werden. Für die Inbetriebnahme sind Kenntnisse der Netzwerktechnik erforderlich. -
Seite 5: Lieferumfang
Sollten Beschädigungen an der Verpackung festgestellt werden, die auf Schäden am Gerät schließen lassen bzw. sollte das Gerät selbst offensichtlich beschädigt sein, ist die Annahme zu verweigern und innerhalb von 24 Stunden der Hager Group zu melden. Außerdem ist der Packungsinhalt auf Vollständigkeit (Bild 1) zu prüfen. -
Seite 6: Front- Und Seitenansicht
(1) Status-LED / LED-Leuchtband (2) integrierter Helligkeitssensor (3) RFID-Zone (4) Position Bedienungsaufkleber (5) Kantenschutz (Gummi) (6) Schlitz für Kabelträger (7) Befestigungsschrauben (2x) zur Deckelbefestigung (8) Ladesteckdose SCHUKO (Mode 1) ® (9) Ladesteckdose Type 2S (Mode 3) Seite 6/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 7: Innenansicht
(10) Steckplatz für HMI-Verbindungskabel (11) Mainboard (12) RJ45 Buchse (13) Gleichstromüberwachung 6 mA DC (14) Netzanschlussklemme/Federzugklemmen (15) DIN-Montageschiene (16) PE-Anschlussklemmen (17) Kabeleinführung inkl. Halter für Zugentlastung (18) Wahlschalter Phasenanschluss (1-phasig/3-phasig) (19) Drehschalter Betriebsstrom/Leistungsabgabe Seite 7/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 8: Funktion
Über die Netzwerkverbindung kann die Ladestation durch den herstellerübergreifenden EEBus- Standard mit weiteren Geräten dieses Standards kommunizieren. Um eine Überlastung der Hausinstallation zu vermeiden, kann die Ladestation in das Hager Energie Management System flow integriert werden. Dabei steuert der Energiemanagement Controller die Energieflüsse im Haus (z. -
Seite 9: Bestimmungsgemäßer Gebrauch
Typ 2 Stecker geladen werden. Auf der Seite der Ladestation haben alle Mode 3 Kabel den Stecker Typ 2. Status-LED Die Status-LED (1) ist neben Näherungssensor und RFID-Lesegerät im Gehäusedeckel ver- baut. Durch die LED wird der aktuelle Status der Ladestation optisch angezeigt. Bild 6: Ansicht Status-LED Seite 9/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 10: Bedienungsaufkleber
Rot konstant Kritischer Fehler: Kritischer Hardwarefehler Kritischer Fehler: 6 mA DC-Fehlerstrom Sensorausfall Kritischer Fehler: Stromwahlschalter in Reset-Position Kritischer Fehler: Spannungsversorgung Tabelle 1: Übersicht Status-LED Bedienungsaufkleber Bild 7: Ready To Use (links) - RFID-Ausweis (rechts) Seite 10/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 11: Planungsempfehlungen
50 cm bis etwa 5 m zum Fahr- passen (optimale Montagehöhe be- zeug aufzuweisen trägt zwischen 1,20 m und 1,40 m – muss frei zugänglich sein zur Gehäuseunterkante) – steht nicht unter beengten Platz- verhältnissen Bild 8: Standortwahl Seite 11/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 12: Elektrischer Anschluss
– Leitungsart Der Fehlerstromschutzschalter und Leitungsschutzschalter sind nicht Bestandteil des Pro- duktes und gehören nicht zum Lieferumfang. z. B. NYY-J 5x6 mm² C32 (3-polig) FI-40/4/003-Typ A (Empfehlung) Hausinstallation Bild 9: Anschlussplan in der Hausinstallation Seite 12/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 13: Auswahl Des Rcd Schalters / Fehlerstromschutzschalters
(DIP-Schalter) (Schutzschalter) (Versorgungsleitung) (Nennstrom) 40 A/2-polig/ 10 kA MZN203 30 mA Typ A Hager CDA540D 32 A / 2-polig / 10 kA Typ D Hager NDN232 Bild 10: Anschluss 1-phasig 40 A / 4-polig/ 10 kA 30 mA Typ A... -
Seite 14: Überspannungsschutz
WLAN-Router hergestellt werden kann. Montagevorbereitung Zu Beginn der Montage ist der Kantenschutz (Bild 13) und der Gehäusedeckel zu entfernen. Der Gehäusedeckel und der Kantenschutz sind werkseitig nicht verschraubt und das HMI- Verbindungskabel ist nicht angeschlossen. Seite 14/41 hager.com Technische Änderungen vorbehalten 06-2021... - Seite 15 Gerät bei. Kantenschutz (5) vom Gerät abnehmen. „ Gehäusedeckel vom Gehäuse abnehmen. „ Selbstklebende Dichtungsscheiben auf den Bohrlöchern der Gehäuserückseite mittig plat- „ zieren. Löcher in der Dichtungsmembran mit geeignetem Werkzeug vorbereiten. „ Seite 15/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 16: Montage Auf Der Wand
Netzanschlussleitung und Netzwerkleitung in das Gehäuse durch die Dichtungsmembran „ des Gerätes führen (Bild 17). Bei ausreichender WLAN-Signalstärke kann auf eine Netzwerkleitung verzichtet werden. Dichtungsmembran feststecken (Bild 17). „ Zugentlastungswinkel einstecken (Bild 18). „ Zugentlastung gemäß Bild 19 herstellen. „ Seite 16/41 hager.com Technische Änderungen vorbehalten 06-2021... - Seite 17 (3b, 2) und durch die Dichtungsmembran in das Gerät führen (3b, 3). Bei ausreichender WLAN-Signalstärke kann auf eine Netzwerkleitung verzichtet werden. Dichtungsmembran (3b, 3) feststecken (Bild 17). „ Zugentlastungswinkel einstecken (Bild 18). „ Zugentlastung gemäß Bild 19 herstellen. „ Seite 17/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 18: Montage An Der Standsäule (Optional)
Netzanschlussleitung und Netzwerkleitung in das Gehäuse durch die Dichtungsmembran „ des Gerätes führen (Bild 17). Dichtungsmembran feststecken (Bild 17). „ Zugentlastungswinkel einstecken (Bild 18). „ Zugentlastung gemäß Bild 19 herstellen. „ Bild 17: Leitungseinführung Seite 18/41 hager.com Technische Änderungen vorbehalten 06-2021... - Seite 19 Witty E-Ladestation 22 kW Bild 18: Dichtungsmembran und Zugentlastungswinkel montieren Bild 19: Zugentlastung herstellen Seite 19/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 20: Montage Kabelträger
Der Kabelträger kann direkt mit dem Gehäusedeckel verschraubt werden (Bild 20) oder aber alternativ auf der Wand direkt neben der Ladestation montiert werden. Nähere Informationen zur Montage des Kabelträgers auf der Wand stehen als Download unter www.hager.de in der entsprechenden Montageanleitung zur Verfügung. Bild 20: Montage Kabelträger Gehäusedeckel drehen (Bild 20, 1). - Seite 21 Witty E-Ladestation 22 kW Verdrahtung 3L/N/PE 19 mm 16,5 mm 3-phasig Verdrahtung L/N/PE 19 mm 16,5 mm 1-phasig Bild 21: Anschluss Versorgungsleitung Seite 21/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 22: Drehschaltereinstellung
1-phasig Leitungsschutz- schalter 40 A 32 A 32 A 25 A 25 A 20 A 16 A 13 A 3-phasig 20 A 10 A Rücksetzen auf Werkseinstel- lungen Bild 23: Drehschalter- und Wahlschalter-Einstellung Seite 22/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 23: Hmi-Verbindungskabel Montieren
Ladestation öffnen (Bild 25). Darauf achten, dass das HMI-Anschlusskabel nicht beschädigt wird. „ Drehschalter Bild 23, 189 auf eine der Positionen 0 - 6 einstellen. Dabei ist die Konfiguration „ der Hardware zu beachten (siehe Typenschild). Ladestation erneut verschließen und wieder einschalten. „ Seite 23/41 hager.com Technische Änderungen vorbehalten 06-2021... - Seite 24 Die Ladestation ist auf Werkseinstellung zurückgesetzt und mit den neuen Spezifikationen eingestellt. 2 Nm max Bild 25: Gehäusedeckel und Kantenschutz verschrauben Die Montage erfolg in umgekehrter Reihenfolge. Dabei beachten, das HMI-Verbindungskabel nicht zwischen Gehäuse und Gehäusedeckel einzuklemmen. Seite 24/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 25: Erdungswiderstand Messen
Erdungswiderstand messen und im Übergabeprotokoll eintragen. „ TN / TT Niederspannungsnetz Nieder- max. 5 Ladestationen spannungsnetz auf 1 Erde für 5 Ladestation 50 Ω max. Verbindung 50 Ω max. Bild 27: Messung Erdungswiderstand Seite 25/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 26: Inbetriebnahme, Konfiguration Und Bedienung
Die Ladestation kann auf zwei verschiedene Arten konfiguriert und in Betrieb genommen werden: – Stand-alone Betrieb - mit/ohne Zugangsberechtigung – Betrieb im hager flow System - Verbindung mit EMC (Energiemanagement Controller) 7 Empfehlenswert Vor der endgültigen Inbetriebnahme und Konfiguration sollten diese Voraussetzungen überprüft werden und vorhanden sein! Anschlüsse und Verdrahtung prüfen... - Seite 27 Die Ladestation ist nun im "Stand-alone Modus" betriebsbereit und kann verwendet werden. Die Status-LED leuchtet dauerhaft grün. 1 sec. Bild 30: Stand-alone Inbetriebnahme im WiFi-Hotspot Modus ✓ Die Ladestation ist einsatzbereit und kann verwendet werden. Seite 27/41 hager.com Technische Änderungen vorbehalten 06-2021...
-
Seite 28: Software Konfiguration
Sobald der WiFi-Hotspot-Ausweis an das Gerät gehalten wird, blinkt die Status- LED blau. Ein WiFi-Hotspot wird erzeugt. Standard-SSID lautet hager-evcs-[last6carctUID] Das Standardpasswort für dieses WLAN lautet hager[last6-caractUID] Der Webserver ist über die bisherigen Möglichkeiten erreichbar, sobald das Konfigura- tionsgerät mit dem Hotspot verbunden ist. Login-Seite Der Konfigurator ist durch einen Benutzernamen und ein Passwort geschützt. -
Seite 29: Der Konfigurator
Parameter Physikalische Installation Konfiguration der Ladestation Anzahl der Phasen: Ermöglicht die Einstellung der Anzahl der Phasen (1-phasige oder 3-phasige Ausführung der Ladestation). Bei einer Einstellung des DIP-Schalter "Phasenschalter" auf der Elektronik-Platine, wird der Seite 29/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 30: Parameter Erweiterte Funktionen
Phasen-Asymmetrie: Ermöglicht die Begrenzung der Asymmetrie zwischen den Phasen im Falle einer 3-phasigen Ladestation mit einem 1-phasigen Elektrofahrzeug. Unwuchtwert: definiert den Maximalwert der Unwucht. Wenn dieser Wert erreicht ist, wird die Leistung des Ladevorgangs vom Elektrofahrzeug reduziert, um diesen Wert zu berücksichtigen. Seite 30/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 31: Parameter Submetering
Witty E-Ladestation 22 kW Parameter Submetering Ermöglicht die Einbindung eines MID-Submeters, um die Abrechnung durchzuführen. Es sind nur Zählertypen vom Typ Hager ECRxxx / ECAxxx Zähler kompatibel. Unterzähler-Typ: Integrierter Zähler (Standard)/Zählertyp Ladevorgang ohne Zähler: Ermöglicht die Sperrung des Ladevorgangs bei Abwesenheit oder Fehler des Zählers... -
Seite 32: Bedienung Des Gerätes
– mit Zugangsberechtigung mittels RFID-Karte (z. B. Tiefgarage eines Mehrfamilienhauses, Carport) Verwendung des Ladekabel Nur das von der Hager Group vorgesehene und angebotene Zubehör darf verwendet werden. Das mit der Ladestation verbundene Ladekabel... – darf nicht mit Kupplungen, Adapterkabeln der anderweitig verlängert werden –... -
Seite 33: Ladevorgang Starten
Die Status LED blinkt grün. Der Ladevorgang ist beendet. Die Status LED leuchtet grün. Bild 32: Ladevorgang starten Das Ladekabel kann zuerst mit der Steckdose des Elektrofahrzeugs oder der Ladestation zu Beginn des Ladevorgangs verbunden werden. Seite 33/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 34: Bedienung Mit Zugangsberechtigung
Ladestation ist für den nächsten Ladevorgang betriebs- bereit. Bild 34: Ladevorgang beenden/beendet Um sicherzustellen, dass der Ladevorgang abgeschlossen und das Ladekabel freigegeben ist, muss das Ladekabel immer zuerst aus der Ladestation gezogen werden. Seite 34/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 35: Sicherheits- Und Gebrauchshinweise Des Ladekabels
Das Ladekabel darf nicht geknickt oder verdreht werden. ► Das Ladekabel oder die Ladekupplung darf nicht überfahren werden. ► Das Ladekabel muss kompakt zusam- mengerollt und deponiert werden. Bild 35: Verwendung des Ladekabels Seite 35/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 36: Systemüberblick Flow
Option 1: Option 2: PV intern PV extern Netzwerk / EEBus Speicher PV Zähler Modbus ® flow Bild 36: Energiemanagement mit flow ► Weitere Informationen zum flow System finden Sie auf unserer Webseite www.hager.de Seite 36/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 37: Anhang
■ Trockenes Tuch Tuch - angefeuchtet mit mildem Seifen- ■ wasser Reinigungsmittel, wie ■ Glasreiniger, Wachse, Lösungsmittel ■ Putzmittel, Schwämme - scheuernd ■ Hochdruckreiniger oder ähnliche Geräte Tabelle 2: Reinigung und Pfl ege Seite 37/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 38: Jährliche Wartung Durch Die Elektrofachkraft (Empfehlung)
Befestigungsschrau- CP / PP :0,4Nm ben M3T2S: 0,6 Nm Leitungsschutzschalter 2 Nm L1/L2/L3/N/PE: 1,2 Nm Stromschutzschalter 2 Nm L/N/PE: 0,8 Nm Befestigungsschrau- ben M2: 0,5 Nm Präsenzmelder :0,4 Nm Bild 37: Anschlussklemmen prüfen Seite 38/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 39: Technische Daten
– Mode 3 T2+T2 32 A 3-phasig XEV42253231 – Mode 3 T2+T2 20 A 3-phasig XEV42251631 – Mode 3 T2+T1 20 A 1-phasig XEV42151611 – Mode 3 T2+T2 20 A 1-phasig XEV42251611 Kabelträger XEVA100 Betonsockel XEVA110 Standfuß XEVA200 Seite 39/41 hager.com Technische Änderungen vorbehalten 06-2021... -
Seite 40: Gewährleistung
Sie einen wichtigen Beitrag zur umweltfreundlichen Entsorgung und zur Vermeidung negativer Folgen für die Umwelt und die Gesundheit Ihrer Mitbürger. CE-Kennzeichnung und Konformitätserklärung Die Ladestation Hager witty flow E-Ladestation 22 kW XEV1S22T2TF trägt das CE-Kennzeichen. Die entsprechende Konformitätserklärung steht als Download unter www.hager.de zur Verfügung. Kontakt HagerEnergy GmbH Karlstraße 5... - Seite 41 Witty E-Ladestation 22 kW Seite 41/41 hager.com Technische Änderungen vorbehalten 06-2021...
