1. Da leggere obbligatoriamente prima di procedere al cablaggio elettrico della
stazione di ricarica

1.1. Cablaggio della bobina a lancio di corrente (funzione Shunt Trip)

Il cablaggio elettrico della bobina a lancio di corrente di questa nuova stazione di ricarica è stato modificato rispetto a quello delle precedenti
stazioni di ricarica Hager witty premium e witty eco.
Per evitare il malfunzionamento della stazione di ricarica, fare riferimento al capitolo 7. Cablaggio della bobina a lancio di corrente MZ203 (funzione
Shunt Trip).

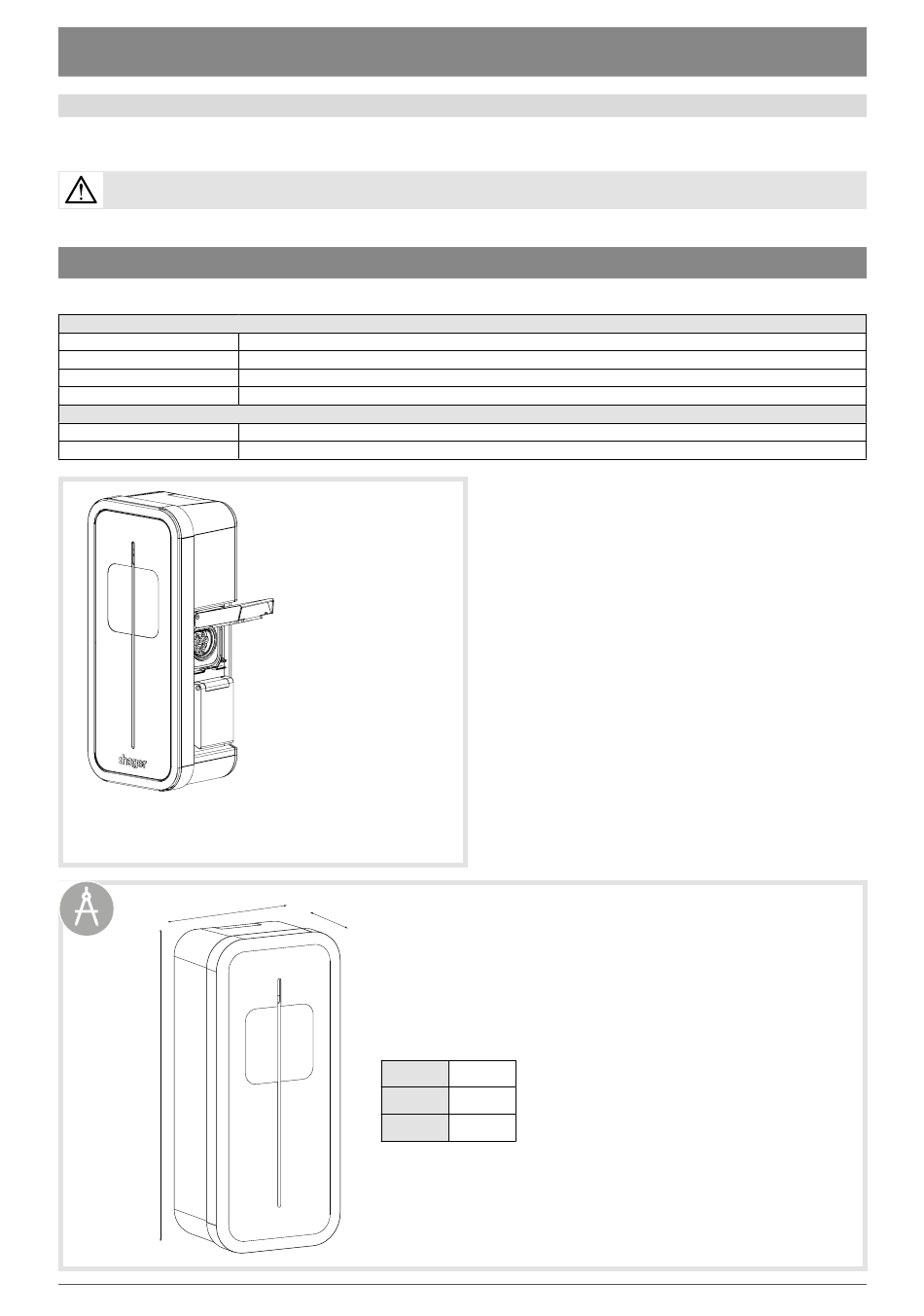

2. Presentazione della gamma standard

Descrizione della struttura dei codici articolo dei prodotti
Per esempio, il codice articolo XEV1K07T2:
XEV1
K
04/07/11/22
T2
Altri riferimenti
XEVAxxx
XEVSxxx
Stazioni di ricarica con presa T2/T2S
Rif.: XEV1K04T2 / XEV1K07T2 / XEV1K11T2 / XEV1K22T2
(b)
(a)
codice stazione 1 punto di ricarica
controllo accesso tramite chiave (Key)
potenza della stazione in kW
presa modo 3 T2S (presa T2 protetta)
accessorio per stazioni di ricarica
pezzo di ricambio (Spare Part) per stazioni di ricarica
(c)
a (mm)
b (mm)
c (mm)
549
250,5
173
87
