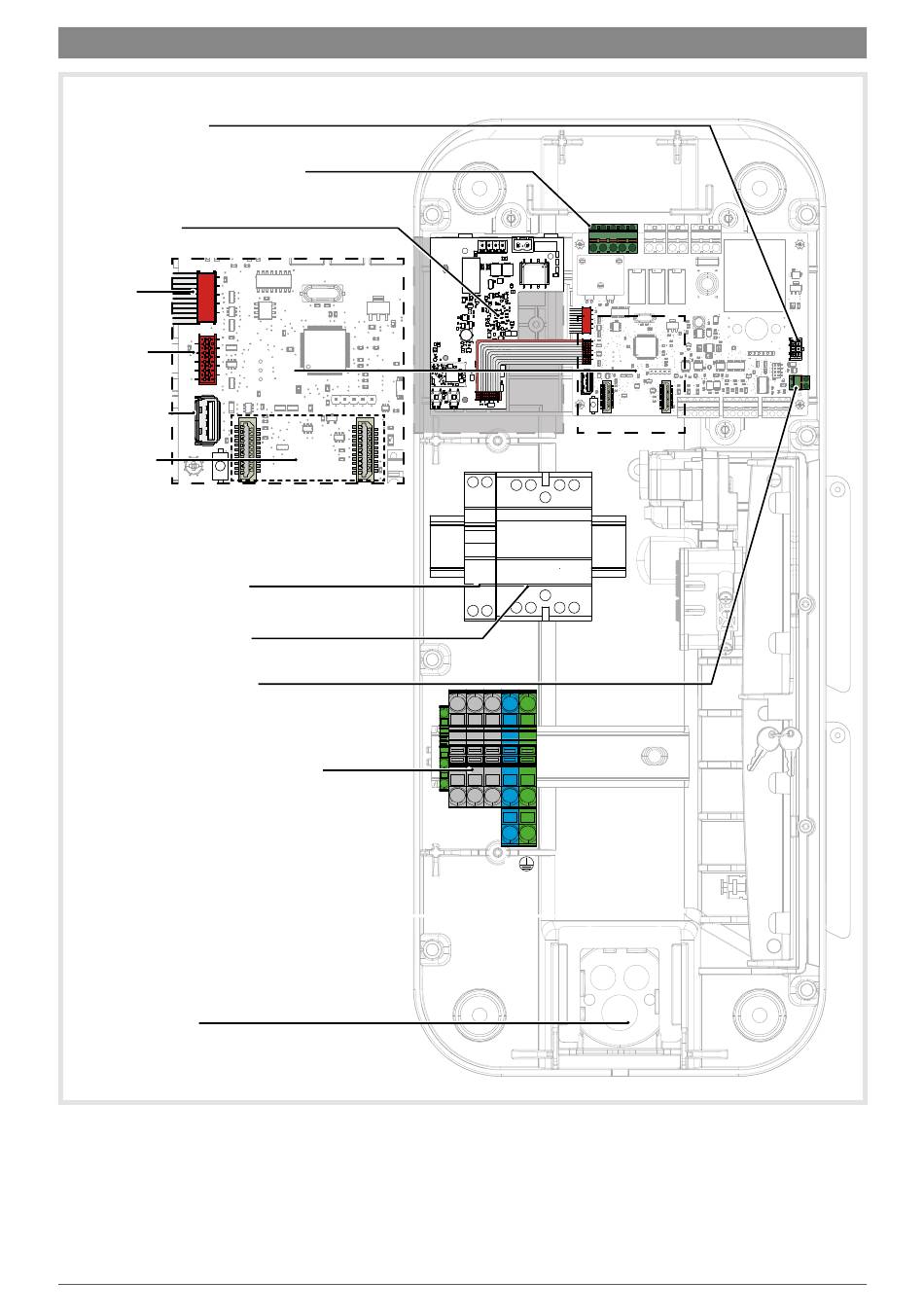

4. Innenbeschreibung
• Elektrischer Aufbau des Sockels
Sensoranschluss 6 mA
Klemmleiste Nachtstromsignal
und Arbeitsstromauslöser (D/N) und (ST)
TIC/CHP-Karte
(Optional)
LED-
Anschluss
Anschluss für
TIC-Karte
USB-Anschluss
Platz für
WLAN-Modul
MJT 716
ESC440
Sicherheitsschutzschalter 16A
Kontroller Karte
40A Schütz T2/T2S-Anschluss
Eingangsstecker Pulse-Zählung
Anschlussklemmleiste, dreiphasig und Masse
oder
Anschlussklemmleiste, einphasig und Masse
L1 L2 L3
N
Kabelverschraubung
L1
61
