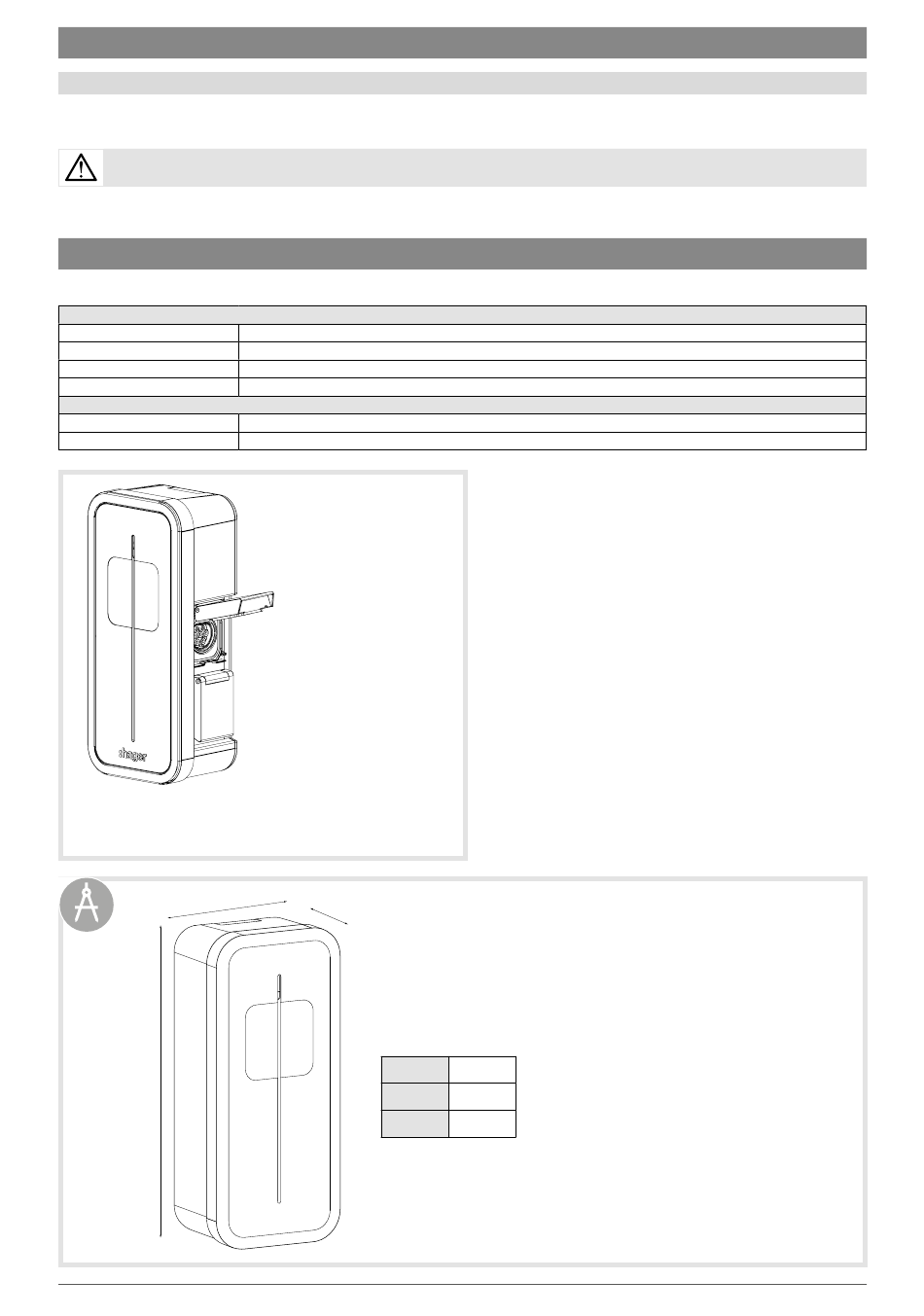

1. Vor einer Verdrahtung der Ladestation unbedingt durchzulesen

1.1. Verdrahtung des Arbeitsstromauslösers (Shunt Trip Funktion)
Die Verdrahtung des Arbeitsstromauslösers dieser neuen Ladestation wurde gegenüber der Verdrahtung der früheren Ladestationen von Hager
Witty Premium und Witty Eco geändert.
Um Fehlfunktionen der Ladestation zu vermeiden, beachten Sie bitte Kapitel 7. Verdrahtung des Arbeitsstromauslösers MZ203 (Shunt Trip Funktion)

2. Vorstellung des Standardsortiments

Beschreibung der Struktur der Artikelbezeichnungen
Zum Beispiel die Bezeichnung XEV1K07T2:
XEV1
K
04/07/11/22
T2
Weitere Artikelbezeichnungen
XEVAxxx
XEVSxxx
Ladestationen mit T2/T2S-Anschluss
Art.-Bez.: XEV1K04T2 / XEV1K07T2 / XEV1K11T2 / XEV1K22T2
(b)
(a)
Code Klemme 1 Ladepunkt
Zugangskontrolle mit Schlüssel (Key)
Leistung der Ladestation in kW
Anschluss Modus 3 T2S (gesicherter Anschluss T2)
Zubehör für Ladestationen
Ersatzteil (Spare Part) für Ladestationen
(c)
a (mm)
b (mm)
c (mm)
549
250,5
173
59
