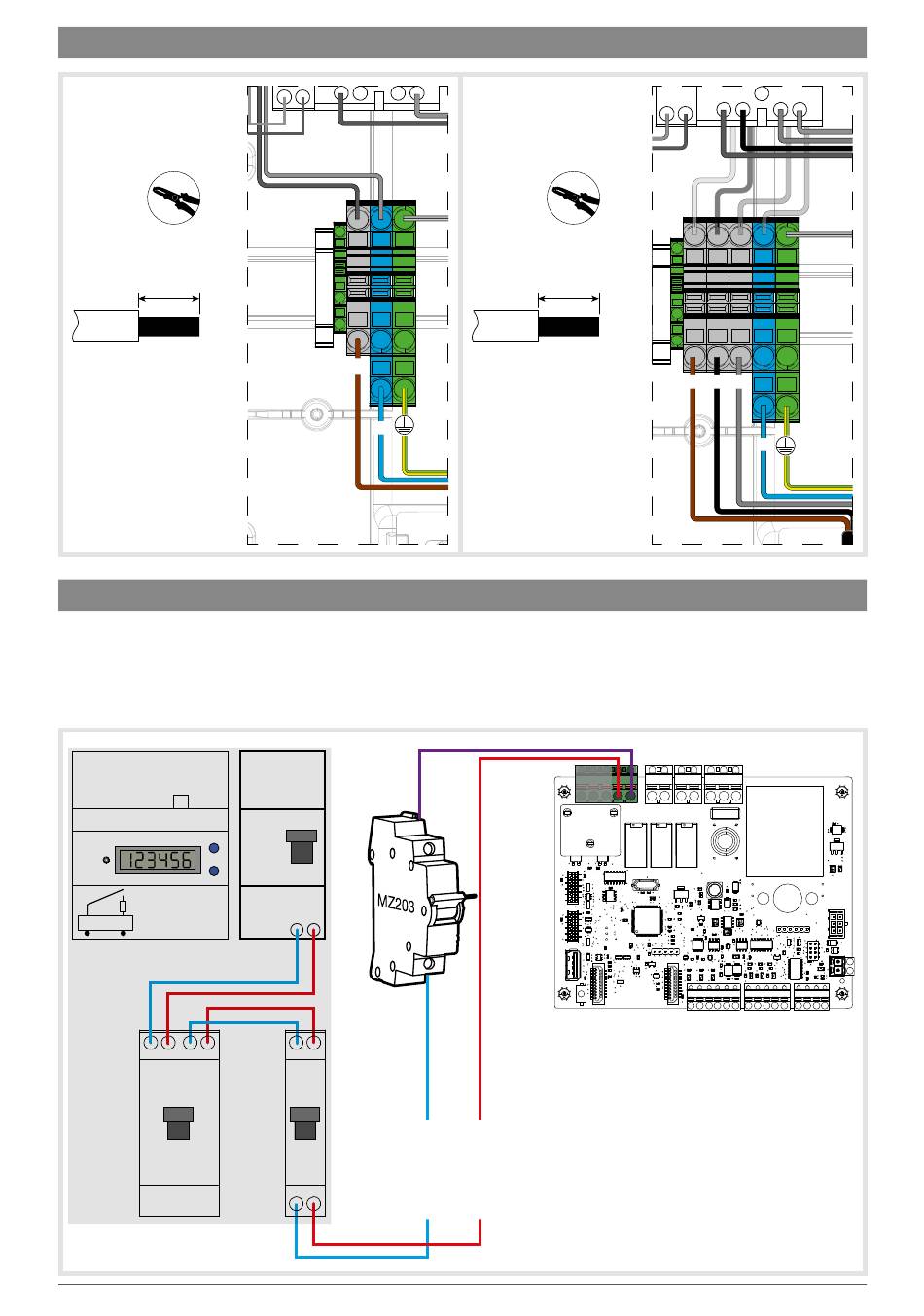

7. Verdrahtung der Stromversorgung

• Verdrahtung der
Stromversorgung der
Einphasen-Ladestation:
Ph + N + T
16,5 mm
8. Verdrahtung des Arbeitsstromauslösers MZ203 (Shunt Trip Funktion)
Der Arbeitsstromauslöser 230/415 VAC - HAGER MZ203 ist eine zusätzliche, nicht obligatorische Sicherheitsvorrichtung, die den obligatorischen
FI-Schutzschalter ergänzt, um einen vollständigen elektrischen Schutz Ihrer Ladestation zu gewährleisten. Er dient zum Trennen der Stromversorgung
der Ladestation, wenn das Schütz des T2/T2S-Anschlusses hängen bleibt.
Der Arbeitsstromauslöser ist vorgeschrieben, um die Zertifizierung ZE Ready zu erhalten.
Er ist mit dem Schutzschalter gekoppelt und ermöglicht dessen Fernauslösung.
C1 C2
N N
ID 30 mA
1
L1
N
C1
N
C2
N
N
Der 2A-Schutzschalter (Art.-
Bez. MFN702) ist nicht im
2A
Lieferumfang der Ladestation
enthalten.
N
• Verdrahtung der
Stromversorgung der
Dreiphasen-Ladestation:
3 Ph + N + T
16,5 mm
ST ST
L
Querschnitt des
Shunt Trip-Kabels:
2x 1.5 mm
2
ESC440
L1 L2 L3
N
65
