12. Test des Schützes
Es ist möglich, das Schütz und den Arbeitsstromauslöser (Shunt Trip Funktion) schnell zu testen.
• TEST DES SCHÜTZES
1. Persönliche Schutzausrüstungen anlegen.
2. Die Abdeckung der Ladestation entfernen.
3. Die Ladestation mit ihrem Leistungsschalter spannungsfrei schalten.
4. Den Steckverbinder der LED-Anzeige lösen.
5. Die Stromversorgung der Ladestation wieder einschalten und dabei die Taste links neben dem Steckplatz der WLAN-Karte 30 Sekunden gedrückt halten.
2 Möglichkeiten:
- Das Schütz schließt (wird durch ein hörbares Klicken bestätigt). Messen Sie mit einem Multimeter die anliegende Spannung polweise auf
Höhe der Ausgänge des 40-A-Schützes, am besten mit angeschlossenem Fahrzeug.
Die gemessenen Spannungen müssen zwischen 200 V~ und 240 V~ betragen.
Wenn die Spannungen konform sind, funktioniert das Schütz:
a) mit dem Leistungsschalter der Ladestation spannungsfrei schalten,
b) das LED-Flachbandkabel anschließen,
c) die Stromversorgung mit dem Leistungsschalter der Ladestation wieder einschalten,
oder
- Das Schütz schließt nicht (kein hörbares Geräusch) oder die gemessenen Spannungen sind nicht konform, das Schütz hat eine Fehlfunktion:
a) mit dem Fehlerstrom-Schutzschalter an der Verteilertafel spannungsfrei schalten,
b) das Schütz auswechseln,
c) das LED-Flachbandkabel anschließen,
d) die Stromversorgung mit dem Fehlerstrom-Schutzschalter an der Verteilertafel wieder einschalten.
6. Die Abdeckung der Ladestation schließen
72

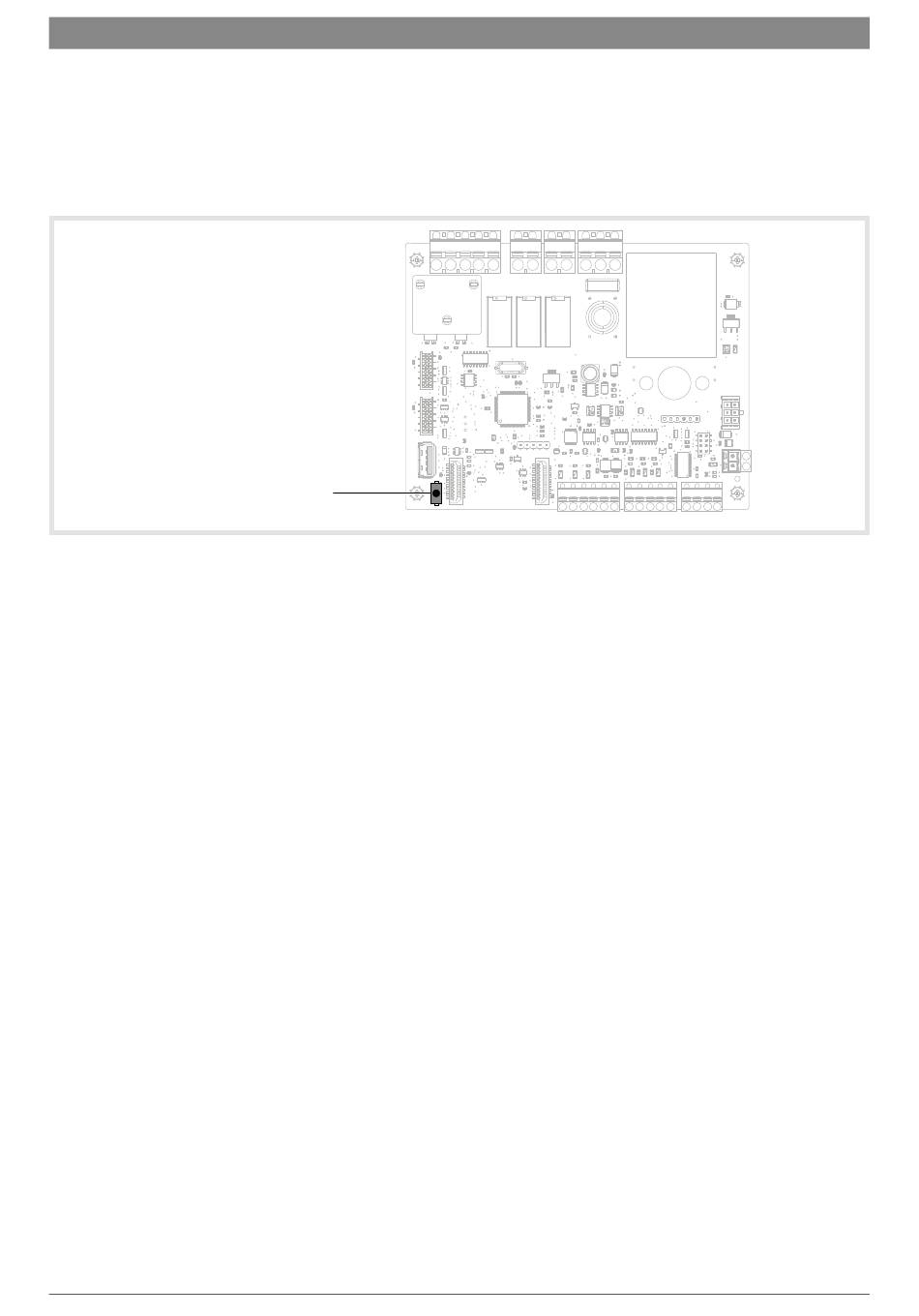

Schütz-Testtaste
