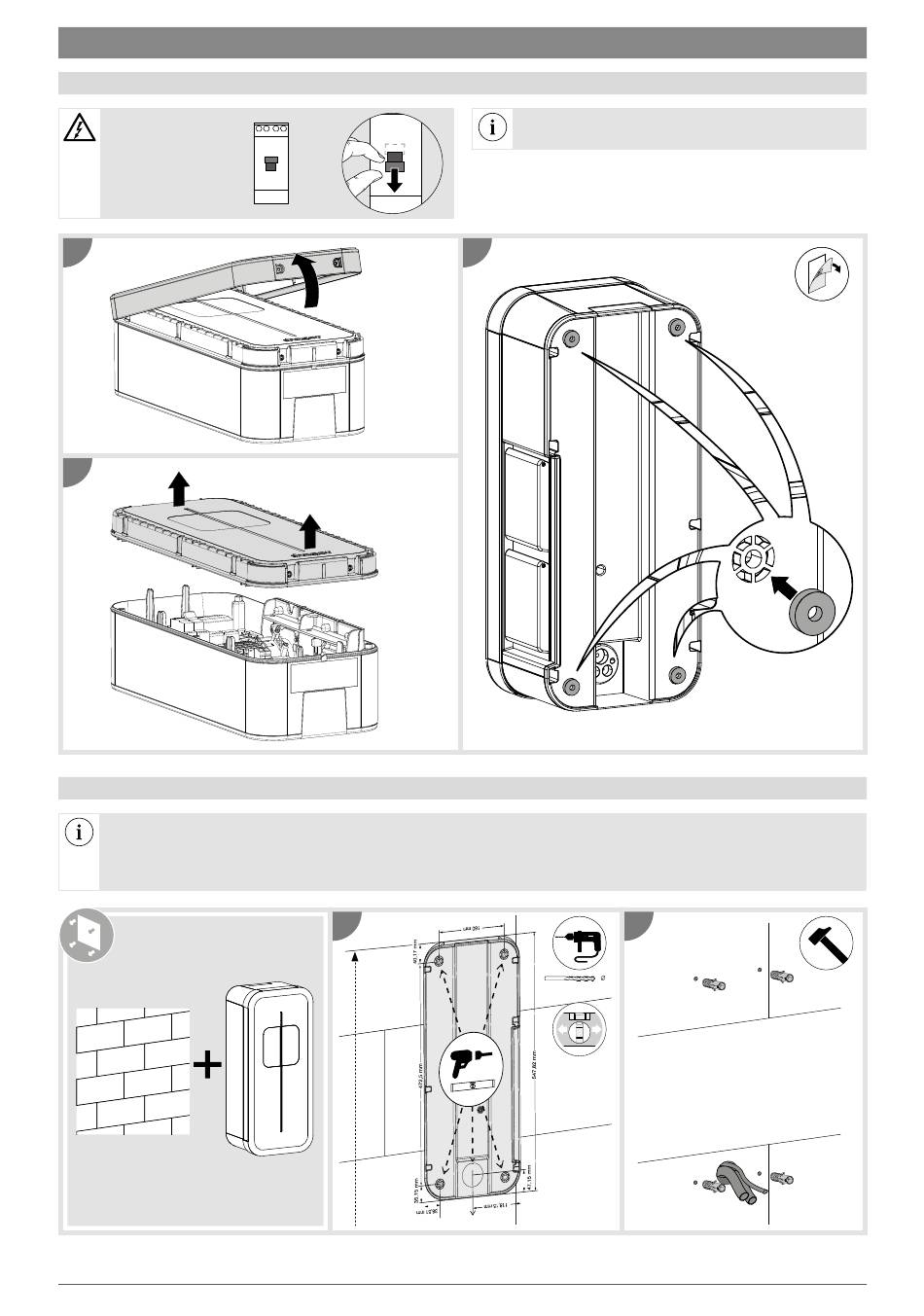

6. Installation

6.1. Öffnen
Die Ladestation nur
öffnen, wenn sie nicht
unter Spannung steht.
1
2

6.2. Befestigung

Vergewissern Sie sich vor der Befestigung der Ladestationen, dass alle Kabel vorhanden sind:
• 3 Ph + N + Erde für eine Dreiphasen-Ladestation, Kabelquerschnitt: 5G10 oder 5G16 flexibel oder starr oder 1Ph + N + Erde für eine Einphasen-
Ladestationen, Kabelquerschnitt: 3G10 oder 3G16 flexibel oder starr,
• ein SYT2-Fernablesekabel oder ggf. ein Twisted-Pair-Kabel, verbunden mit einer TIC-Karte,
• ein Kabel mit 2 Leitungen (2 x 1.5 mm
• der Kabel-Mindestquerschnitt für eine Ladestation mit einem Bemessungsstrom von 32 A beträgt 10 mm².
N N
N N
ID 30 mA
ID 30 mA
) für die Funktion Arbeitsstromauslöser und/oder die Funktion Nachtstromsignal (D/N) (optional),
2
1
bis 1,3 m
vom Boden
Ab Werk sind weder die Vorderseite noch der Rahmen
verschraubt, und das Kabel der Leiterplatte der LED an der
Vorderseite ist nicht angeschlossen.
3
2
8
