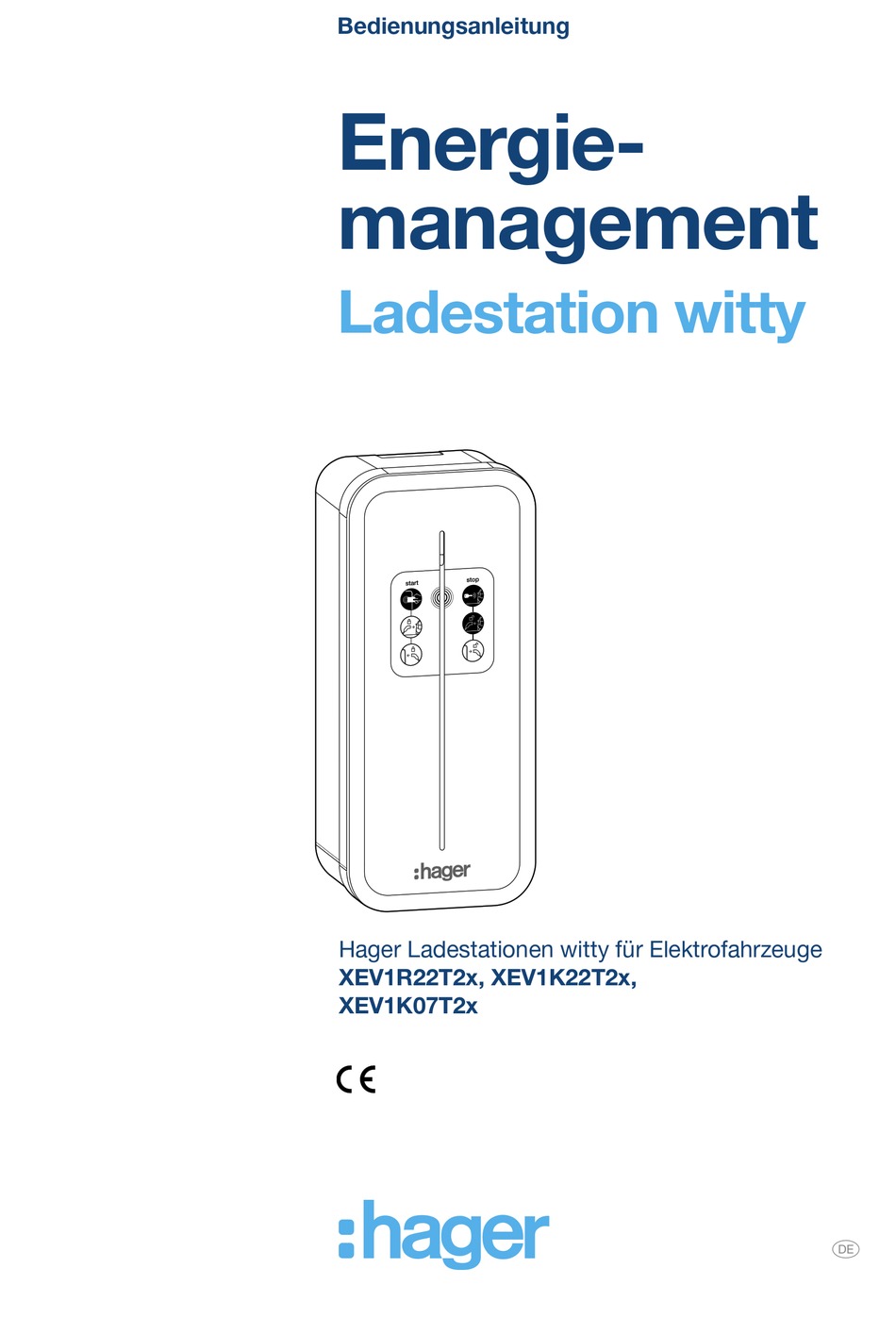

- Seite 1 Bedienungsanleitung Energie- management Ladestation witty Hager Ladestationen witty für Elektrofahrzeuge XEV1R22T2x, XEV1K22T2x, XEV1K07T2x...
- Seite 2 Inhaltsverzeichnis Die Ladestation ..........................03 LED-Anzeigen im Normalbetrieb ....................04 Bedienung ............................05 03.01 Wichtige Sicherheitshinweise ....................05 03.02 Sicherheitshinweise zum Laden .....................05 03.03 Elektrofahrzeug laden ......................06 Anhang ............................. 08 04.01 LED-Anzeigen bei Störungen ....................08 04.02 Wartungs- und Pflegehinweise ....................09 04.03 Technische Daten ........................10 04.04 Zubehör ..........................10...
- Seite 3 Die Ladestation 01 Die Ladestation Abb. 1: Außenansicht der Ladestation witty solar LED-Anzeige (Leuchtband) RFID-Lesegerät Aufkleber zum Ladevorgang Ladesteckdose Typ T2/ T2S, Mode 3 Ladesteckdose Typ TE/ TF, Mode 2 Kabelhalterung (optionales Zubehör) Mode 3 T2/ T2S Steckdose/ Stecker ist eine standardisierte Verbindungsvorrichtung für Ladestationen und Elektrofahrzeuge. Mode 2 TE-/ TF-Steckdose versionsabhängig und nicht in allen Märkten vorhanden.
- Seite 4 LED-Anzeigen im Normalbetrieb 02 LED-Anzeigen im Normalbetrieb LED-Anzeige Signal Ursache LED-Anzeige Signal Ursache − Ladestation nicht einge- − RFID-Karte nicht erkannt, schaltet/ nicht unter Vorgang wiederholen Spannung − RFID-Karte wird geprüft − Ladevorgang läuft (mit max. und beim Einlernvorgang Leistung) bestätigt oder −...
- Seite 5 Bedienung Wichtige Sicherheitshinweise 03 Bedienung 03.01 Wichtige Sicherheitshinweise Gefahr Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. • Niemals in die Steckdose(n) der Ladestation fassen. • Kinder von der Ladestation und angeschlossenen Ladekabeln fern halten. Haftungsausschluss bei Elektrofahrzeugen ohne galvanische Trennung! HagerEnergy übernimmt keine Haftung für Schäden oder Ausfälle, die durch das Laden von Elektrofahrzeugen entstehen, die über keine galvanische Trennung zwischen der Gleichstromseite (Akku im Fahrzeug) und der Wechselstromseite (Hausstromnetz)
- Seite 6 Bedienung Elektrofahrzeug laden • Das Ladekabel nicht mit Kupplungen, Adap- terkabeln oder anderweitig verlängern. • Während des Ladevorgangs das Ladekabel niemals auf Zug bringen. • Das Ladekabel unbedingt so verlegen, dass es nicht geknickt oder verdreht wird und kei- ne Stolpergefahr besteht. •...
- Seite 7 Bedienung Elektrofahrzeug laden Die LED-Anzeige leuchtet grün. Die Ladestation ist betriebsbereit. Das Fahrzeug ist über die Zentralverriegelung geöffnet. RFID-Karte vor das Lesegerät halten. LED-Anzeige blinkt einige Male weiß. Ladestecker in die Steckdose des Elektrofahrzeugs stecken. Ladestecker in die Steckdose der Ladestation stecken. Die Stecker an Ladestation und Elektrofahrzeug werden automatisch verriegelt.
- Seite 8 − Fahrzeug gibt die Ladestation nicht korrekt frei. Ladekabel austauschen. Ladevorgang kann nicht beginnen. Besteht das Problem weiterhin: • Bei Bedarf die Technische Anwendungs- beratung von Hager kontaktieren. • − RFID-Lesegerät ausgefallen Installateur der Ladestation kontaktieren. • Bei Bedarf die Technische Anwendungs- −...
- Seite 9 Ursache der Störung von einer Elektro- fachkraft suchen und beheben lassen. − RFID-Lesegerät ausgefallen oder • Bei Bedarf die Technische Anwendungs- − Hardware defekt oder falsch angeschlossen/ beratung von Hager kontaktieren. eingestellt • − Elektrofahrzeug wird im Notbetrieb geladen. Ursache der Störung suchen und beheben.
- Seite 10 Anhang Technische Daten 04.03 Technische Daten Hinweis Änderungen vorbehalten. Verbindlich ist immer das aktuelle PDF-Dokument unter hager.com! Zulässige Umgebungsbedingungen Betriebstemperatur -25°C ... +50°C Relative Luftfeuchtigkeit 5 % ... 95 % Schutz IP 55, IK 10 Elektrische Eigenschaften Spannung 230 V~ (einphasige Version) -15 %/ +10 %...
- Seite 11 Die Mitarbeiter.innen beantworten gerne auftretende Fragen und bieten Lösungen an. Dazu bitte folgenden Informationen bereithalten: − Name des Installateurs − Seriennummer/ Bestellnummer der Ladestation − Problembeschreibung Support bekommen Sie unter: Hager Vertriebsgesellschaft Zum Gunterstal 66440 Blieskastel, Deutschland T +49 6842 945 0 F +49 6842 945 4625 info@hager.de 04.06 Entsorgung...
- Seite 12 HagerEnergy GmbH Ursula-Flick-Straße 8 49076 Osnabrück Germany T +49 541 760 268-0 F +49 541 760 268-199 info@hager.com hager.com 09.2023...
