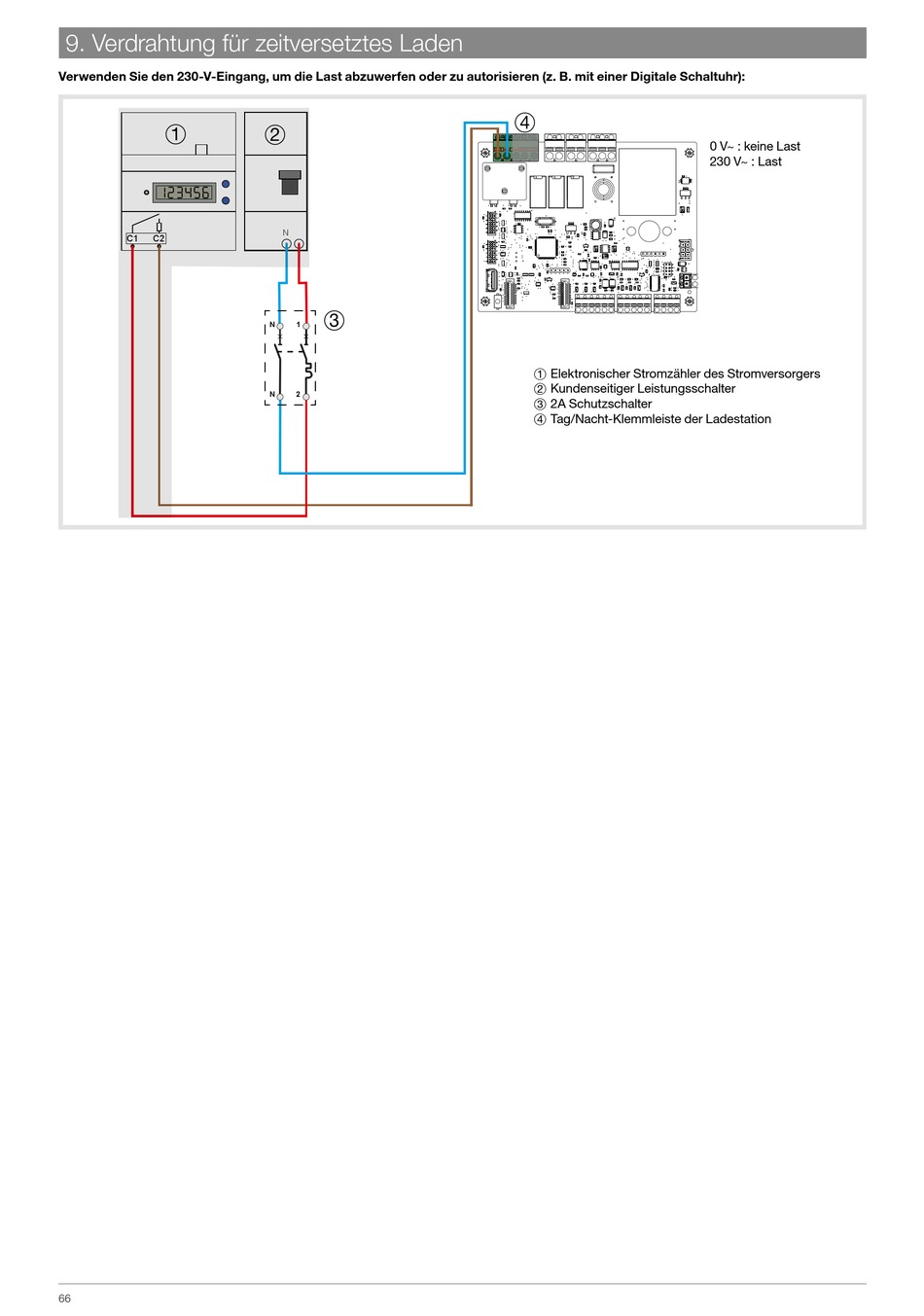

9. Verdrahtung für zeitversetztes Laden
Verwenden Sie den 230-V-Eingang, um die Last abzuwerfen oder zu autorisieren (z. B. mit einer Digitale Schaltuhr):
1
C1 C2
66
2
N
3
N 1
N 2
4
1 Elektronischer Stromzähler des Stromversorgers
2 Kundenseitiger Leistungsschalter
3 2A Schutzschalter
4 Tag/Nacht-Klemmleiste der Ladestation
0 V~ : keine Last
230 V~ : Last
