4. Descrizione interna

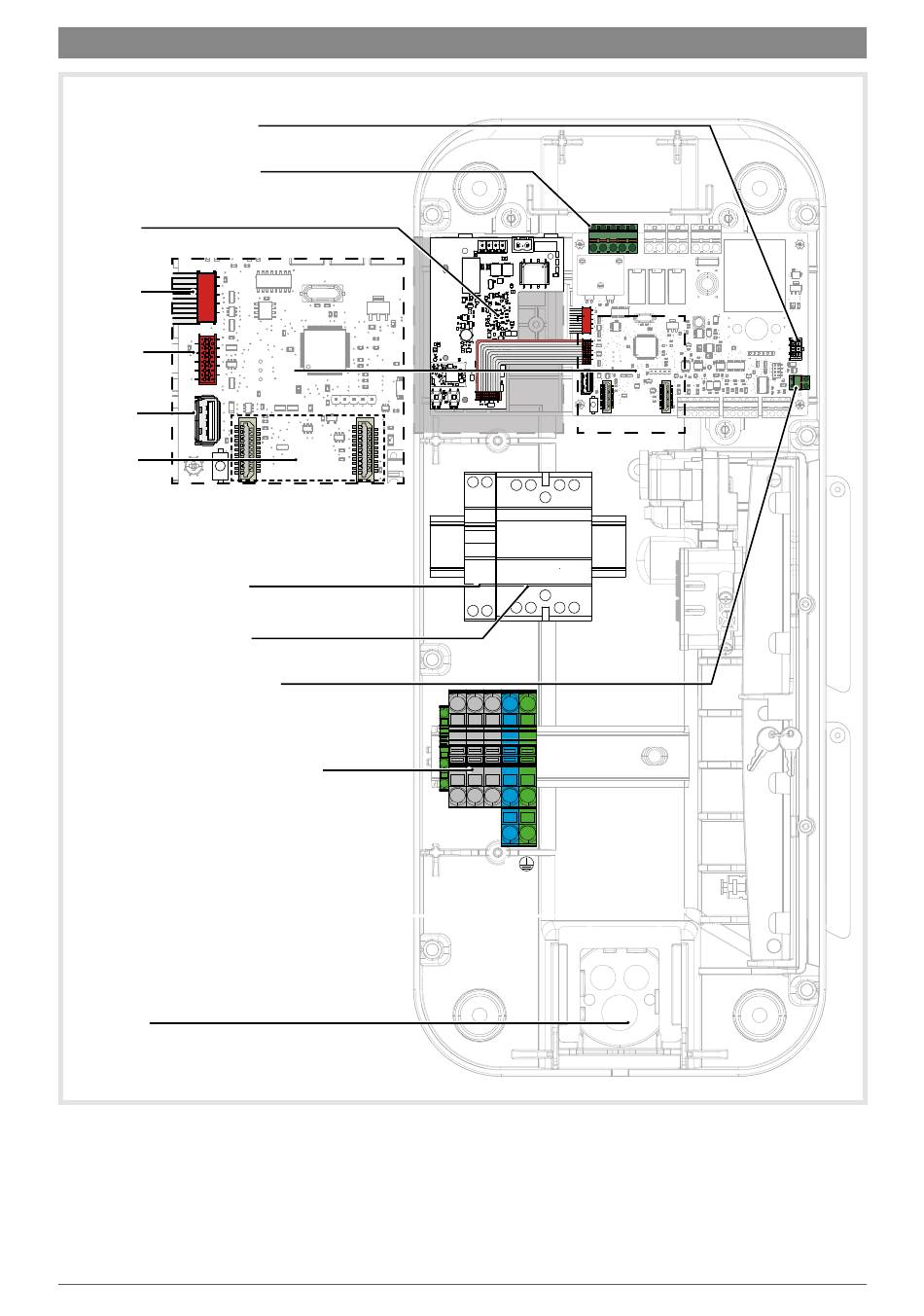

• Composizione elettrica della stazione
Connettore di rilevamento 6 mA
Morsettiera ingresso giorno/notte
e Shunt Trip (D/N) e (ST)
Scheda
TIC/CHP
(opzionale)
Connettore
HMI (LED)
Connettore
per la scheda
TIC
Porta USB
Posizione
modulo WIFI
MJT 716
ESC440
Interruttore di protezione 16 A
scheda controller
Contattore 40 A presa T2/T2S
Connettore d'ingresso del contatore
di impulsi
Morsettiera di collegamento trifase e terra
o
Morsettiera di collegamento monofase e terra
L1 L2 L3
N
Pressacavo
L1
