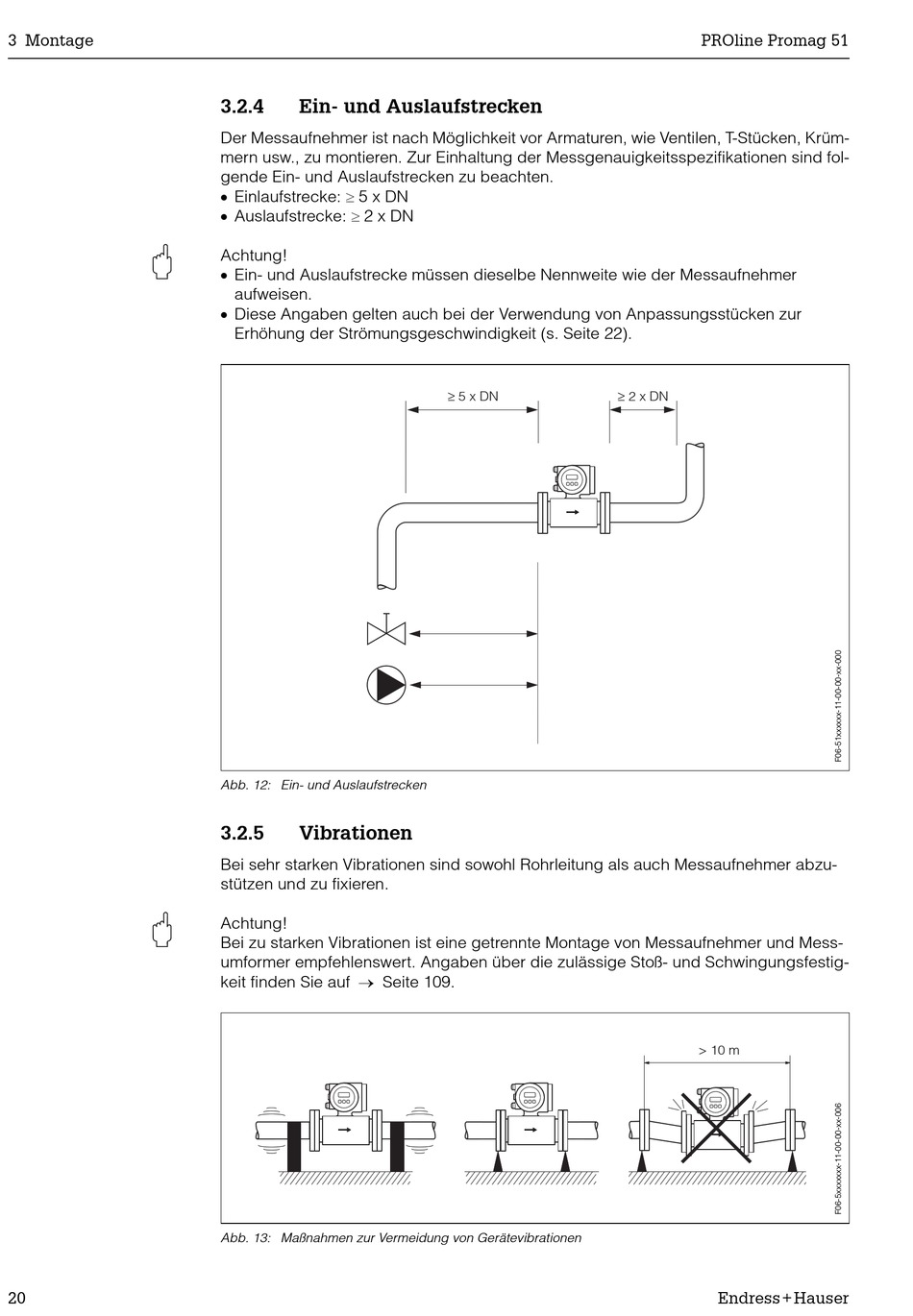

3 Montage
"
"
20
3.2.4

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krüm-
mern usw., zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind fol-
gende Ein- und Auslaufstrecken zu beachten.
• Einlaufstrecke: ≥ 5 x DN
• Auslaufstrecke: ≥ 2 x DN
Achtung!
• Ein- und Auslaufstrecke müssen dieselbe Nennweite wie der Messaufnehmer
aufweisen.
• Diese Angaben gelten auch bei der Verwendung von Anpassungsstücken zur
Erhöhung der Strömungsgeschwindigkeit (s. Seite 22).
Abb. 12: Ein- und Auslaufstrecken
3.2.5

Vibrationen

Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzu-
stützen und zu fixieren.
Achtung!
Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Mess-
umformer empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestig-
keit finden Sie auf → Seite 109.
Abb. 13: Maßnahmen zur Vermeidung von Gerätevibrationen
≥ 5 x DN ≥ 2 x DN
PROline Promag 51
> 10 m
