Austausch Von Wechselmesselektroden - Endress+Hauser PROline promag 51 Betriebsanleitung

9 Störungsbehebung
102
9.9

Austausch von Wechselmesselektroden

Der Messaufnehmer Promag W (DN 350...2000) ist optional mit Wechselmesselektro-
den lieferbar. Diese Konstruktion ermöglicht es, die Messelektroden unter Prozess-
bedingungen auszutauschen oder zu reinigen (s. Seite 103).

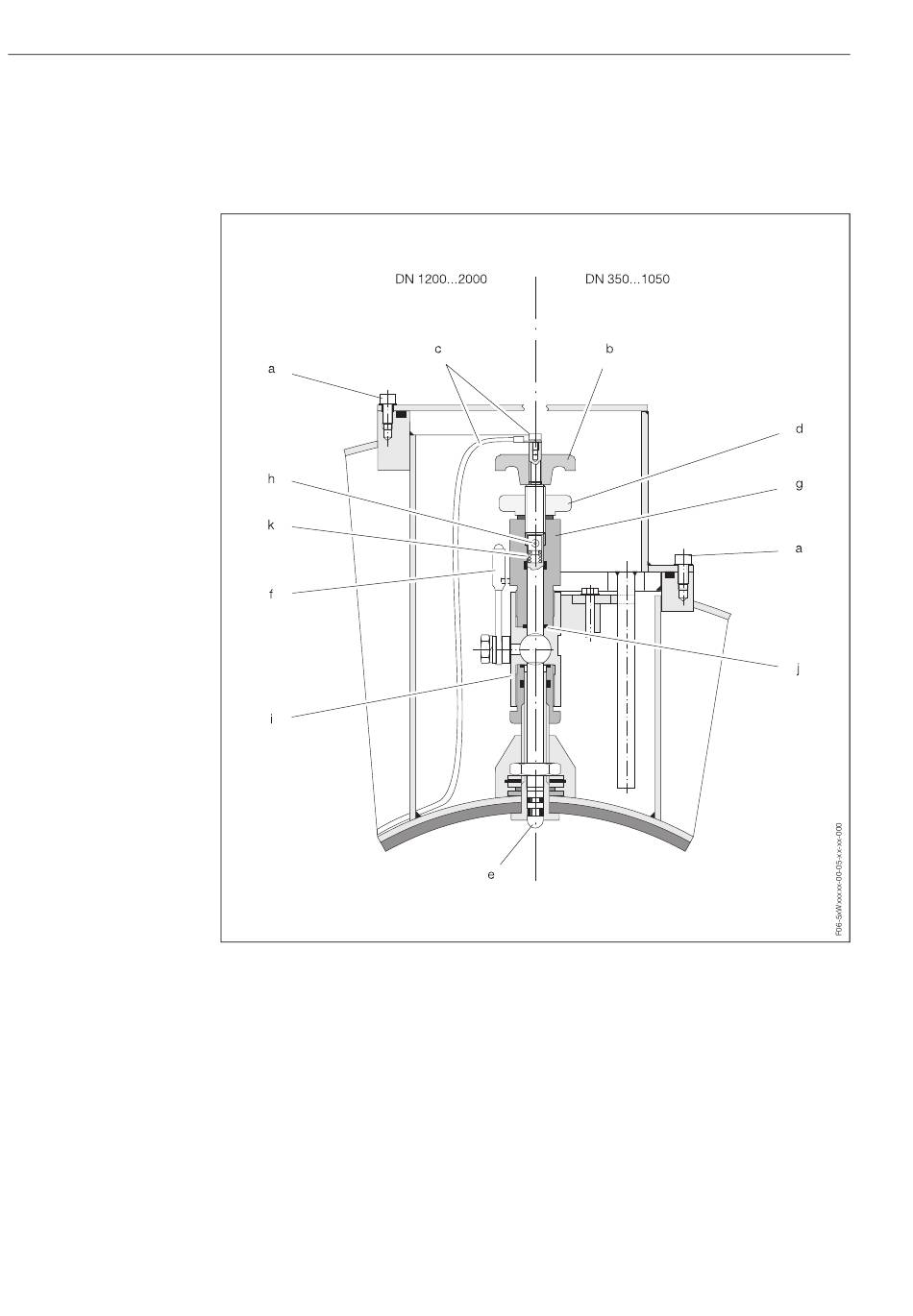

Abb. 49: Austauschvorrichtung für die Wechselmesselektroden (Ein-/Ausbau
a Innensechskant-Zylinderschraube
b Drehgriff
c Elektrodenkabel
d Rändelmutter (Kontermutter)
e Messelektrode
f Absperrhahn (Kugelhahn)
g Haltezylinder
h Verriegelungsbolzen (Drehgriff)
i Kugelhahn-Gehäuse
j Dichtung (Haltezylinder)
k Spiralfeder
PROline Promag 51
→
Seite 103)
Endress+Hauser
