3.3.3

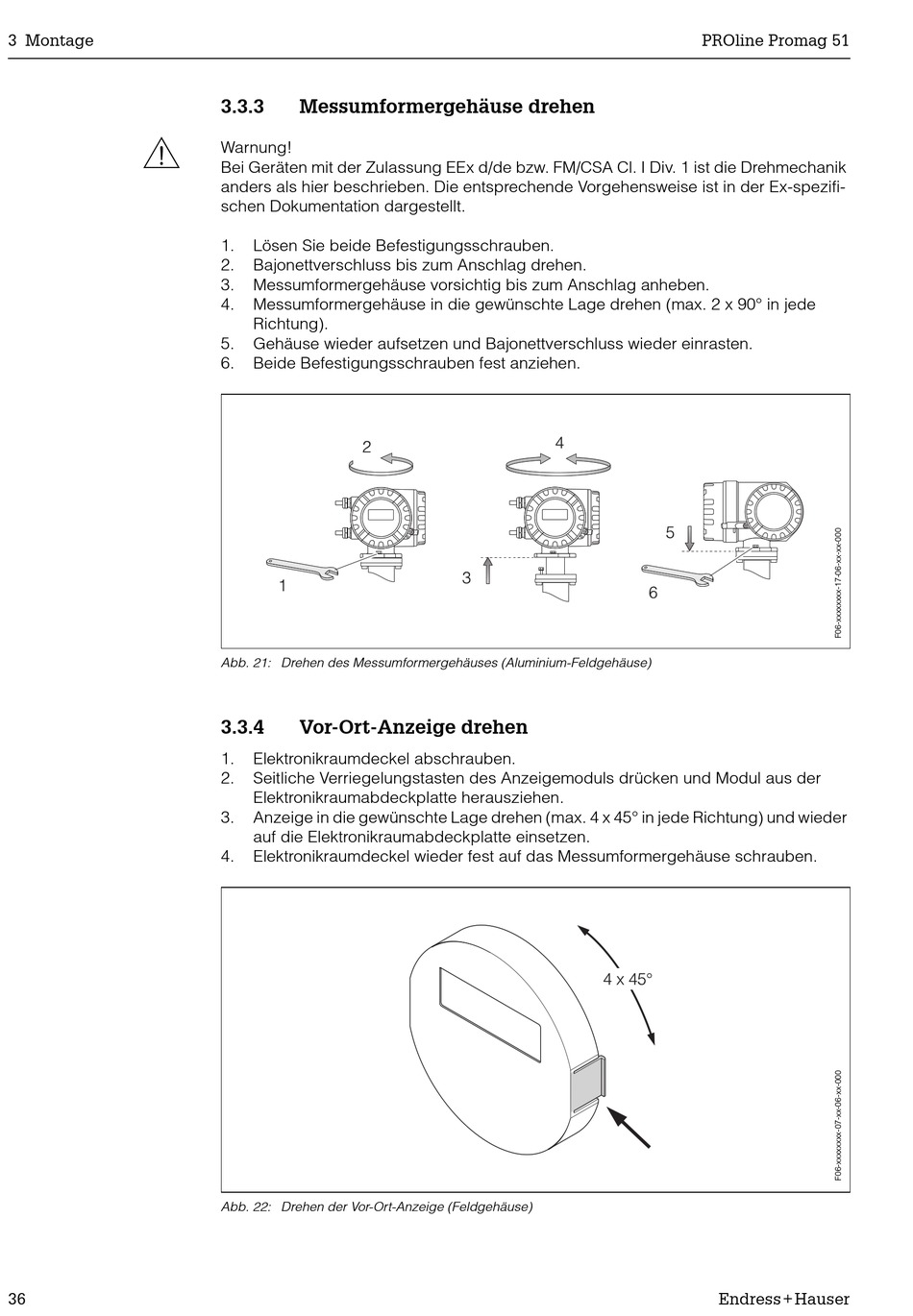

Messumformergehäuse drehen
Warnung!
Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik
anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifi-
schen Dokumentation dargestellt.
1.
Lösen Sie beide Befestigungsschrauben.
2.
Bajonettverschluss bis zum Anschlag drehen.
3.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4.
Messumformergehäuse in die gewünschte Lage drehen (max. 2 x 90° in jede
Richtung).
5.
Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6.
Beide Befestigungsschrauben fest anziehen.
Abb. 21: Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
3.3.4
Vor-Ort-Anzeige drehen
1.
Elektronikraumdeckel abschrauben.
2.
Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der
Elektronikraumabdeckplatte herausziehen.
3.
Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder
auf die Elektronikraumabdeckplatte einsetzen.
4.
Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
Abb. 22: Drehen der Vor-Ort-Anzeige (Feldgehäuse)
