4 Verdrahtung
"
!
50
4.3.2 Sonderfälle
Metallische, ungeerdete Rohrleitung
Um Störeinflüsse auf die Messung zu verhindern, wird empfohlen, beide Messaufneh-
merflansche über ein Erdungskabel mit dem jeweiligen Rohrleitungsflansch zu verbin-
den und zu erden. Das Messumformer- bzw. Messaufnehmeranschlussgehäuse ist
über die dafür vorgesehene Erdungsklemme auf Erdpotenzial zu legen. (Abb. 34).
Achtung!
Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte.
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche Erdungskabel kann bei E+H
als Zubehörteil separat bestellt werden → Seite 83.
• DN ≤ 300: Das Erdungskabel wird mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung montiert.
• DN ≥ 350: Das Erdungskabel wird direkt auf die Transport-Metallhalterung montiert.

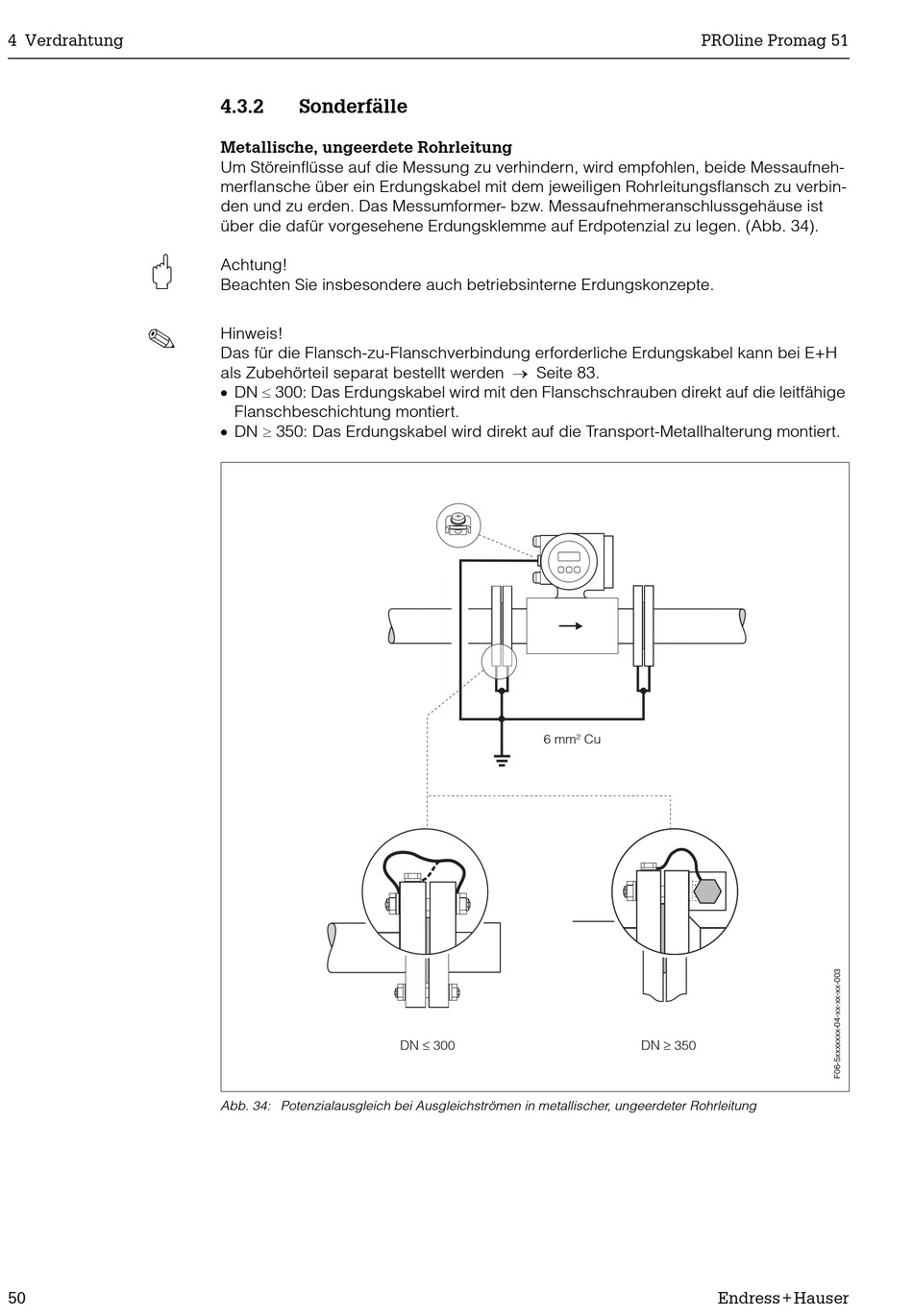

Abb. 34: Potenzialausgleich bei Ausgleichströmen in metallischer, ungeerdeter Rohrleitung
6 mm² Cu
≤
DN 300
PROline Promag 51
≥
DN 350
