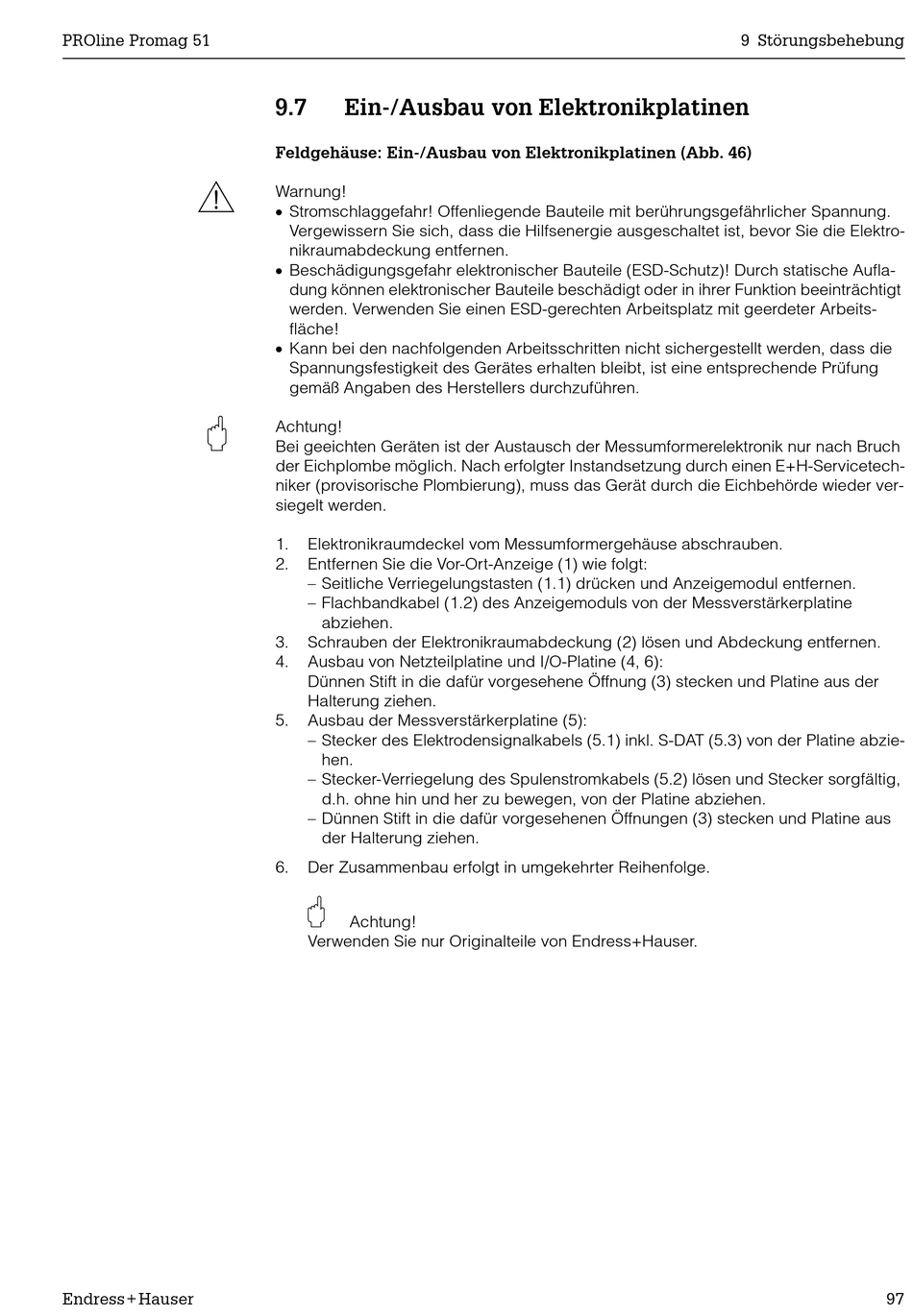

Ein-/Ausbau von Elektronikplatinen
Feldgehäuse: Ein-/Ausbau von Elektronikplatinen (Abb. 46)
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektro-
nikraumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufla-
dung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt
werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeits-
fläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung
gemäß Angaben des Herstellers durchzuführen.
Achtung!
Bei geeichten Geräten ist der Austausch der Messumformerelektronik nur nach Bruch
der Eichplombe möglich. Nach erfolgter Instandsetzung durch einen E+H-Servicetech-
niker (provisorische Plombierung), muss das Gerät durch die Eichbehörde wieder ver-
siegelt werden.
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine
abziehen.
3.
Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4.
Ausbau von Netzteilplatine und I/O-Platine (4, 6):
Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken und Platine aus der
Halterung ziehen.
5.
Ausbau der Messverstärkerplatine (5):
– Stecker des Elektrodensignalkabels (5.1) inkl. S-DAT (5.3) von der Platine abzie-
hen.
– Stecker-Verriegelung des Spulenstromkabels (5.2) lösen und Stecker sorgfältig,
d.h. ohne hin und her zu bewegen, von der Platine abziehen.
– Dünnen Stift in die dafür vorgesehenen Öffnungen (3) stecken und Platine aus
der Halterung ziehen.
6.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
