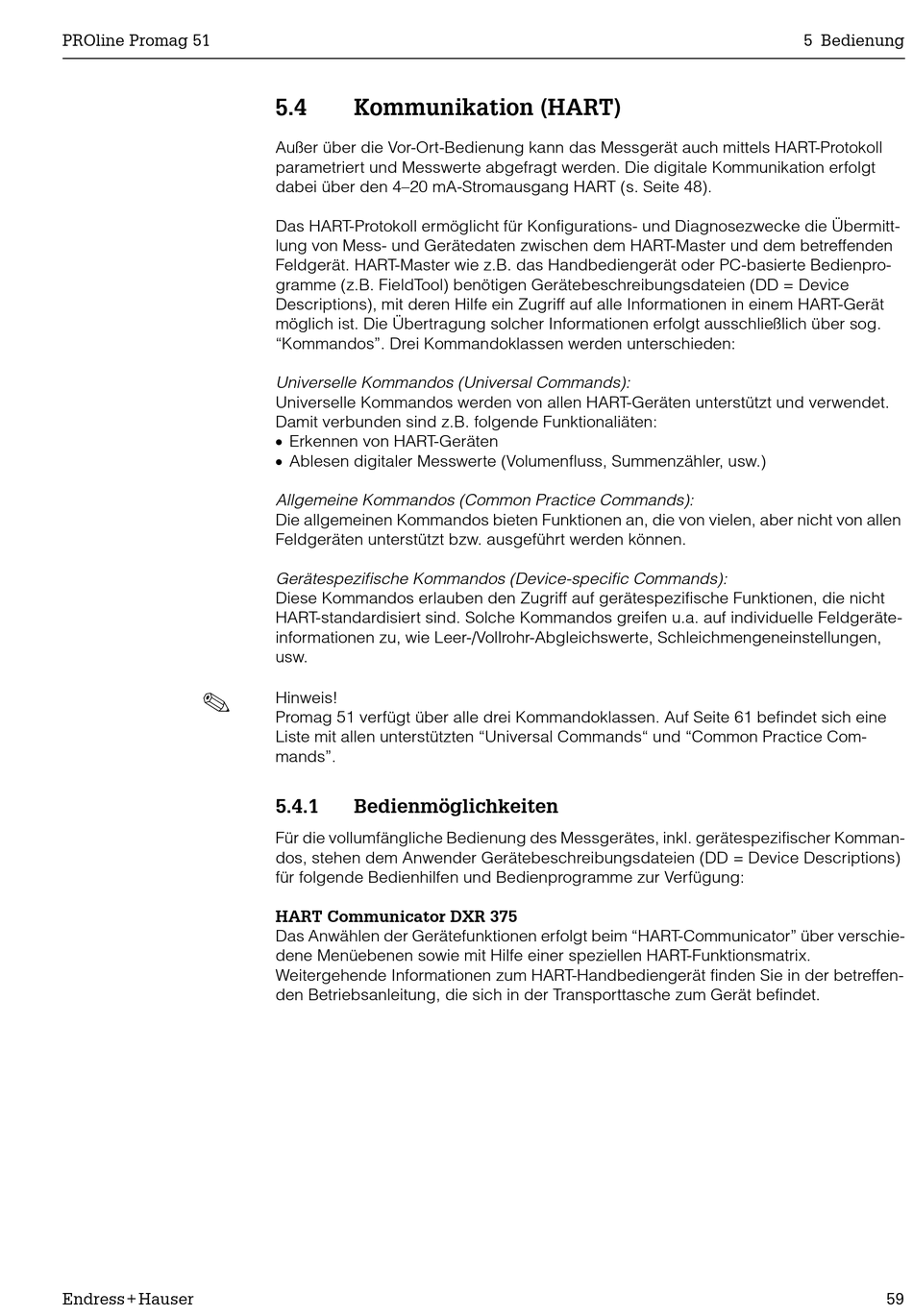

5.4

Kommunikation (HART)

Außer über die Vor-Ort-Bedienung kann das Messgerät auch mittels HART-Protokoll
parametriert und Messwerte abgefragt werden. Die digitale Kommunikation erfolgt
dabei über den 4–20 mA-Stromausgang HART (s. Seite 48).
Das HART-Protokoll ermöglicht für Konfigurations- und Diagnosezwecke die Übermitt-
lung von Mess- und Gerätedaten zwischen dem HART-Master und dem betreffenden
Feldgerät. HART-Master wie z.B. das Handbediengerät oder PC-basierte Bedienpro-
gramme (z.B. FieldTool) benötigen Gerätebeschreibungsdateien (DD = Device
Descriptions), mit deren Hilfe ein Zugriff auf alle Informationen in einem HART-Gerät
möglich ist. Die Übertragung solcher Informationen erfolgt ausschließlich über sog.
"Kommandos". Drei Kommandoklassen werden unterschieden:
Universelle Kommandos (Universal Commands):
Universelle Kommandos werden von allen HART-Geräten unterstützt und verwendet.
Damit verbunden sind z.B. folgende Funktionaliäten:
• Erkennen von HART-Geräten
• Ablesen digitaler Messwerte (Volumenfluss, Summenzähler, usw.)
Allgemeine Kommandos (Common Practice Commands):
Die allgemeinen Kommandos bieten Funktionen an, die von vielen, aber nicht von allen
Feldgeräten unterstützt bzw. ausgeführt werden können.
Gerätespezifische Kommandos (Device-specific Commands):
Diese Kommandos erlauben den Zugriff auf gerätespezifische Funktionen, die nicht
HART-standardisiert sind. Solche Kommandos greifen u.a. auf individuelle Feldgeräte-
informationen zu, wie Leer-/Vollrohr-Abgleichswerte, Schleichmengeneinstellungen,
usw.
Hinweis!
Promag 51 verfügt über alle drei Kommandoklassen. Auf Seite 61 befindet sich eine
Liste mit allen unterstützten "Universal Commands" und "Common Practice Com-
mands".
5.4.1 Bedienmöglichkeiten
Für die vollumfängliche Bedienung des Messgerätes, inkl. gerätespezifischer Komman-
dos, stehen dem Anwender Gerätebeschreibungsdateien (DD = Device Descriptions)
für folgende Bedienhilfen und Bedienprogramme zur Verfügung:
HART Communicator DXR 375
Das Anwählen der Gerätefunktionen erfolgt beim "HART-Communicator" über verschie-
dene Menüebenen sowie mit Hilfe einer speziellen HART-Funktionsmatrix.
Weitergehende Informationen zum HART-Handbediengerät finden Sie in der betreffen-
den Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet.
