Potenzialausgleich

4.3.1

Standardfall

Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messauf-
nehmer auf demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufneh-
mer verfügen über eine standardmäßig eingebaute Bezugselektrode, welche die dafür
erforderliche Verbindung sicher stellt. Damit entfällt in der Regel der Einsatz von
Erdungsscheiben oder weiteren Maßnahmen.
Achtung!
Beim Einbau in geerdete, metallische Rohrleitungen ist es empfehlenswert, die Erd-
klemme des Messumformergehäuses mit der Rohrleitung zu verbinden. Beachten Sie
insbesondere auch betriebsinterne Erdungskonzepte.

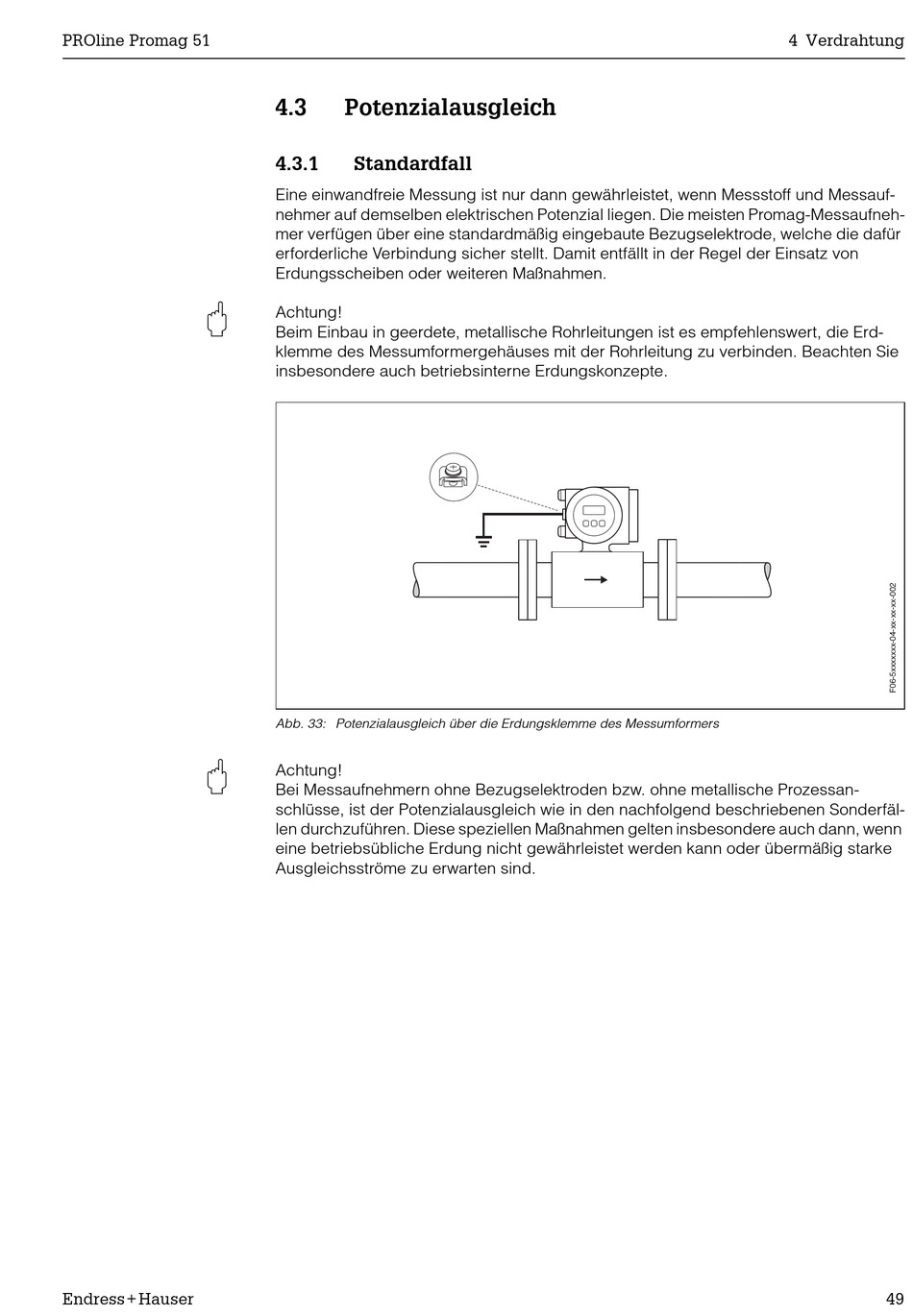

Abb. 33: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessan-
schlüsse, ist der Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfäl-
len durchzuführen. Diese speziellen Maßnahmen gelten insbesondere auch dann, wenn
eine betriebsübliche Erdung nicht gewährleistet werden kann oder übermäßig starke
Ausgleichsströme zu erwarten sind.
