Identifizierung

2.1 Gerätebezeichnung
Das Durchfluss-Messsystem "Promag 51" besteht aus folgenden Teilen:
• Messumformer Promag 51
• Messaufnehmer Promag W oder Promag P
Bei der Kompaktausführung bilden Messumformer und Messaufnehmer eine mechani-
sche Einheit, bei der Getrenntausführung werden diese räumlich getrennt voneinander
montiert.
2.1.1

Typenschilder Messumformer

ENDRESS+HAUSER
PROMAG
Order Code:
1
12345678901
Ser.No.:
ABCDEFGHJKLMNPQRST
TAG No.:
16-62VDC/20-55VAC
2
50-60Hz
EPD / MSU
3
................
I-OUT (HART), f-OUT
4
STAT-IN, STAT-OUT
5

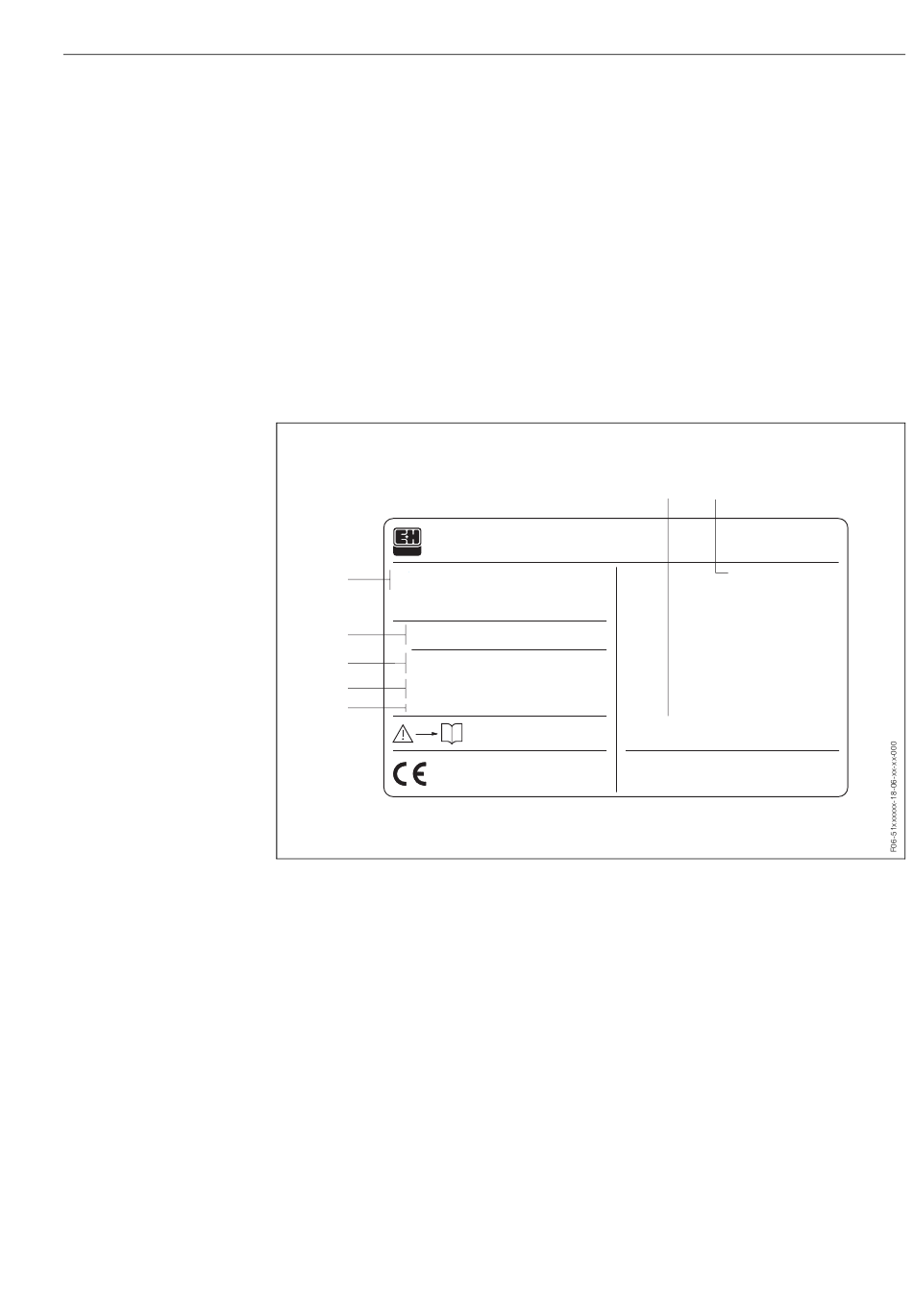

Abb. 1: Typenschildangaben für Messumformer "Promag 51" (Beispiel)
1 Bestellcode / Seriennummer: Die Bedeutung der einzelnen Buchstaben und Ziffern kann den Angaben
der Auftragsbestätigung entnommen werden.
2 Hilfsenergie / Frequenz: 16...62 V DC / 20...55 V AC / 50...60 Hz
Leistungsaufnahme: 15 VA / W
3 Zusatzfunktionen und -software:
– EPD/MSÜ: mit Messstoffüberwachung
– usw.
4 Verfügbare Eingänge / Ausgänge:
I-OUT (HART): mit Stromausgang (HART)
f-OUT: mit Impuls-/Frequenzausgang
STAT-IN: mit Statuseingang (Hilfseingang)
STAT-OUT: mit Statusausgang (Schaltausgang)
5 Raum für Zusatzinformationen bei Sonderprodukten
6 Zulässige Umgebungstemperatur
7 Schutzart
51
XXXXX-XXXXXXXXXXXX
15VA/W
i
–20°C (–4°F) < Tamb < +60°C (+140°F)
Pat. UK EP 541 878 EP 618 680
Pat. UK 2 084 740 EP 219 725 EP 521 169
Pat. US 5,323,156 5,479,007
Pat. US 4,382,387 4,704,908 5,351,554
2 Identifizierung
6 7
IP67/NEMA/Type4X
