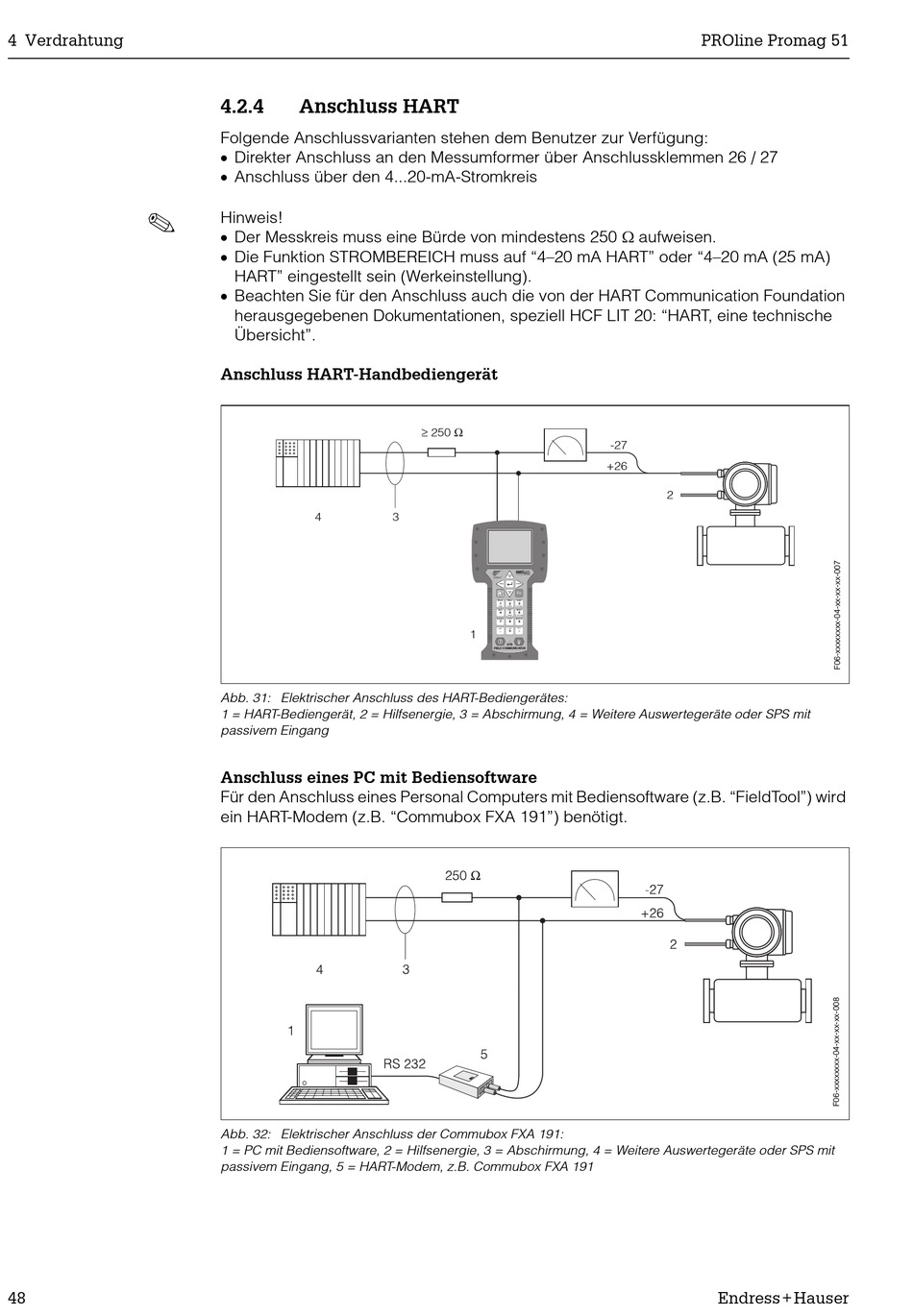

4 Verdrahtung
!
48
4.2.4

Anschluss HART

Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26 / 27
• Anschluss über den 4...20-mA-Stromkreis
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 Ω aufweisen.
• Die Funktion STROMBEREICH muss auf "4–20 mA HART" oder "4–20 mA (25 mA)
HART" eingestellt sein (Werkeinstellung).
• Beachten Sie für den Anschluss auch die von der HART Communication Foundation
herausgegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische
Übersicht".
Anschluss HART-Handbediengerät
4 3
Abb. 31: Elektrischer Anschluss des HART-Bediengerätes:
1 = HART-Bediengerät, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit
passivem Eingang
Anschluss eines PC mit Bediensoftware
Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. "FieldTool") wird
ein HART-Modem (z.B. "Commubox FXA 191") benötigt.
Abb. 32: Elektrischer Anschluss der Commubox FXA 191:
1 = PC mit Bediensoftware, 2 = Hilfsenergie, 3 = Abschirmung, 4 = Weitere Auswertegeräte oder SPS mit
passivem Eingang, 5 = HART-Modem, z.B. Commubox FXA 191
≥ Ω
250
6
9
Page
Up
Bksp Delete
Page
On
# % & A B C D E F
1 2 3
Copy Paste Hot Key
G H I J K L M N O
4 5 6
Insert + Hot Key
P Q R S T U V W X Y Z
7 8 9
, ( ) ' _ < > + * /
1 . 0 -
375
FIELD COMMUNICATOR
PROline Promag 51
-27
+26
2
Endress+Hauser
