5 Bedienung
!
56
5.2

Kurzanleitung zur Funktionsmatrix

Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise auf Seite 57.
• Funktionsbeschreibungen → Handbuch "Beschreibung Gerätefunktionen"
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
2. Funktionsgruppe auswählen (z.B. STROMAUSGANG 1)
3. Funktion auswählen (z.B. ZEITKONSTANTE)
Parameter ändern / Zahlenwerte eingeben:
O S → Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F → Abspeichern der Eingaben
4. Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen → HOME-Position
– Esc-Taste (X) mehrmals betätigen → schrittweiser Rücksprung zur HOME-
Position
Esc
+
-
➀
➁

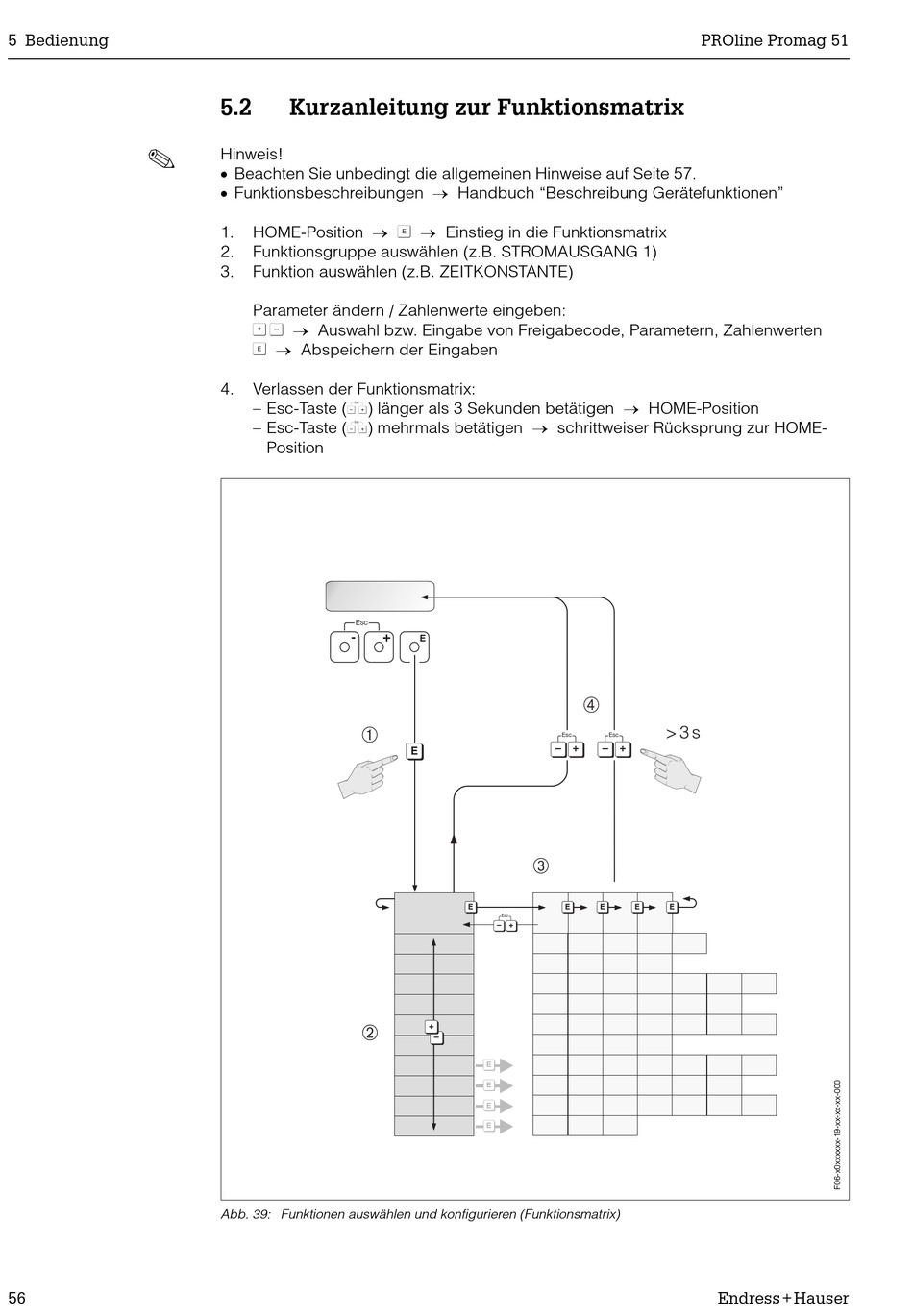

Abb. 39: Funktionen auswählen und konfigurieren (Funktionsmatrix)
E
Esc
+
–
E
➂
E E
Esc
– +
+
–
E
E
E
E
PROline Promag 51
➃
> 3 s
Esc
+
–
E E E
