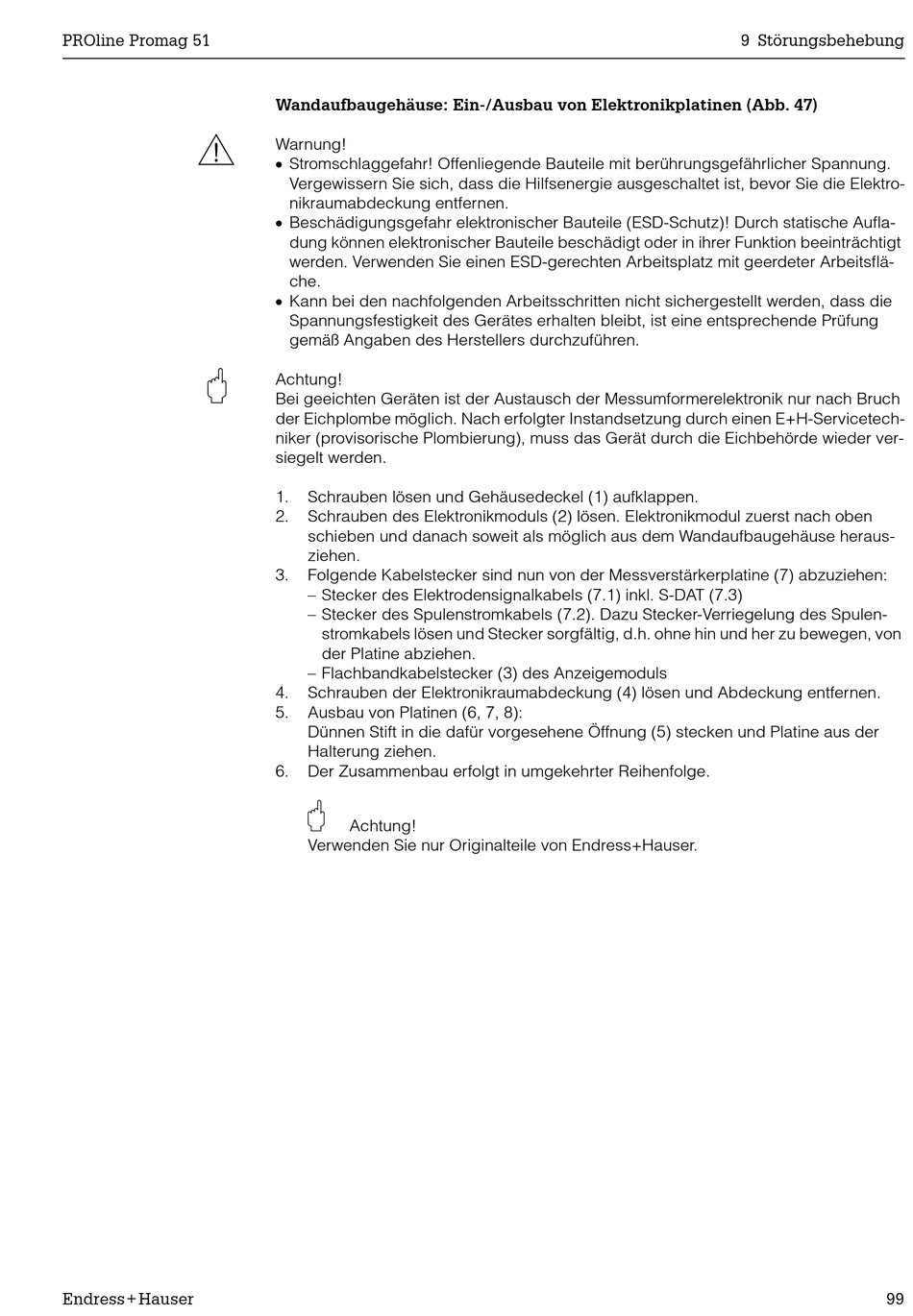

Wandaufbaugehäuse: Ein-/Ausbau von Elektronikplatinen (Abb. 47)
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektro-
nikraumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufla-
dung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt
werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsflä-
che.
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die
Spannungsfestigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung
gemäß Angaben des Herstellers durchzuführen.
Achtung!
Bei geeichten Geräten ist der Austausch der Messumformerelektronik nur nach Bruch
der Eichplombe möglich. Nach erfolgter Instandsetzung durch einen E+H-Servicetech-
niker (provisorische Plombierung), muss das Gerät durch die Eichbehörde wieder ver-
siegelt werden.
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben
schieben und danach soweit als möglich aus dem Wandaufbaugehäuse heraus-
ziehen.
3. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Elektrodensignalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Spulenstromkabels (7.2). Dazu Stecker-Verriegelung des Spulen-
stromkabels lösen und Stecker sorgfältig, d.h. ohne hin und her zu bewegen, von
der Platine abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehene Öffnung (5) stecken und Platine aus der
Halterung ziehen.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
